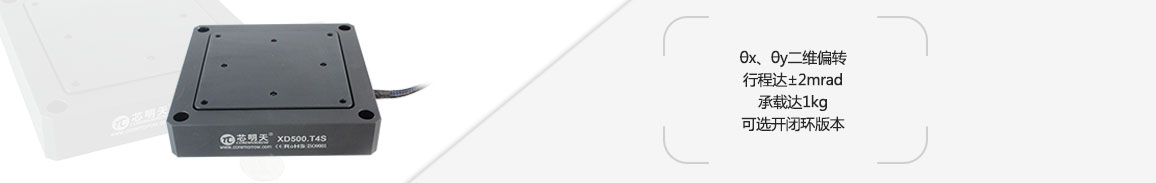

XD500.T4大负载压电偏摆台是二维偏摆的运动平台，它的承载能力可达1kg，大型移动台面，适用于大型反射镜的安装及偏转调节。
产品特点
|
|
|
|
|
θx、θy二维偏转产品应用
|
|
|
|
|
| 技术参数 | |||
|
型号 |
XD500.T4S |
XD500.T4K |
单位 |
|
运动自由度 |
θx、θy |
θx、θy |
|
|
驱动控制 |
3路驱动，2路传感 |
3路驱动 |
|
|
标称偏摆角度（0~120V） |
±1.6 |
±1.6 |
mrad±10% |
|
Max.偏摆角度（0~150V） |
±2 |
±2 |
mrad±10% |
|
传感器类型 |
SGS |
- |
|
|
闭/开环偏摆分辨率 |
0.5（≈0.03 秒） |
0.1（<0.01 秒） |
μrad |
|
闭环线性度 |
0.3 |
- |
%F.S. |
|
闭环重复定位精度 |
0.2 |
- |
%F.S. |
|
空载谐振频率 |
280 |
280 |
Hz±20% |
|
加载1kg谐振频率 |
100 |
100 |
Hz±20% |
|
承载能力 |
1 |
1 |
kg |
|
静电容量 |
10.8/轴 |
10.8/轴 |
μF±20% |
|
材质 |
钢、铝 |
钢、铝 |
|
|
重量 |
1575 |
1575 |
g±5% |
