P35 系列压电偏转镜是专为大角度偏转应用而设计,可使得光束偏转范围达86mrad(约 4.9 度,17700 秒),非常适合高精度大行程角度的快速偏转应用。

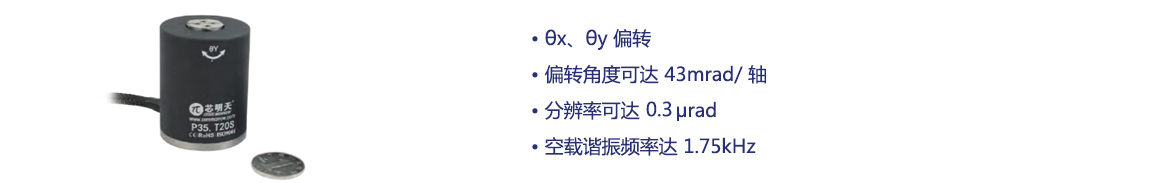

产品特点


 θx、θy 偏转

 偏转角度可达 43mrad/ 轴

 分辨率可达 0.3μrad

 空载谐振频率达 1.75kHz

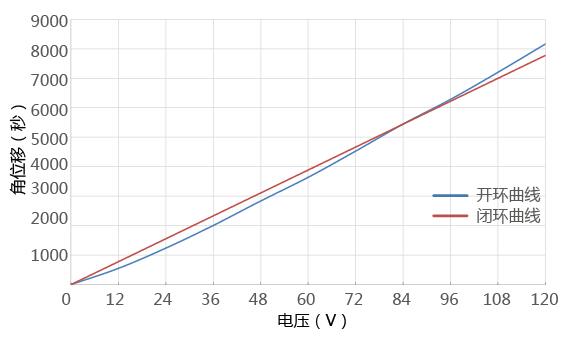

角位移与电压曲线

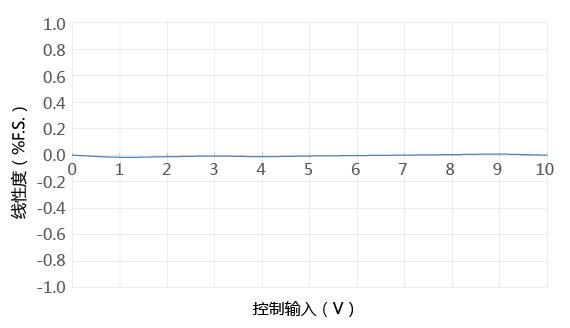

线性度曲线

    技术参数

型号

S-闭环

K-开环

P35.T20S

P35.T20K

P35.T40S

P35.T40K

单位

运动自由度

θx、θy

θx、θy

驱动控制

3 路驱动,2路传感

3 路驱动,2路传感

标称偏转角度(0~120V)

22或±11

(≈±2268秒)

35或±17.5

(≈±3600秒)

mrad±10%

偏转角度(0~150V)

27或±13.5

(≈±2784秒)

43或±21.5

(≈±4400秒)

mrad±10%

传感器类型

SGS/-

SGS/-

闭/开环分辨率

0.8/0.3

(≈0.17秒/0.06秒)

1.2/0.4

(≈0.25秒/0.08秒)

μrad

闭环线性度

0.08/-

0.02/-

%F.S.

闭环重复定位精度

0.04/-

0.014/-

%F.S.

空载谐振频率

1750

1500

Hz±20%

带载谐振频率

800(加载

25.4×4mm石英镜片)

480(加载10.6g)

215(加载30g)

Hz±20%

闭环工作频率(-3dB)

-

25(负载30g)

Hz±20%

闭/开环阶跃时间(加载10.6g)

-

10/1.2

ms±20%

闭环阶跃时间(加载30g)

-

25

ms±20%

静电容量

7.2/轴

7.2

μF±20%

材质

钛、铝

钛、铝

重量

260

335

g±5%

    注:以上参数是采用 E00/E01 系列压电控制器测得。驱动电压可在 -20V~150V;对于高可靠的长期使用,建议驱动电压在 0~120V。

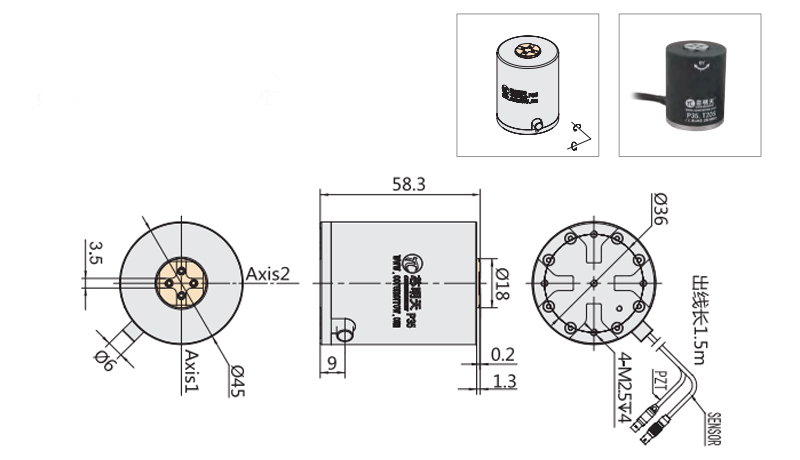

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet

P35.T20

P35.T40

使用说明书/Manual

    P35 定制版技术参数

型号

S-闭环

K-开环

P35.T10S-B1

P35.T10K-B1

单位

运动自由度

θx、θy

驱动控制

3路驱动,2路传感

mrad±20%

标称偏转角度(0~120V)

20或±10(≈2060秒)

mrad±20%

偏转角度(0~150V)

25或±12.5(≈2570秒)

mrad±20%

传感器类型

SGS/-

闭/开环分辨率

2/1(≈0.4/0.2秒)

μrad

闭环线性度

0.1/-

%F.S.

闭环重复定位精度

0.01/-

%F.S.

带载谐振频率

200(加载ф55×10镜片)

Hz±20%

闭环工作频率(-3dB)

-

Hz±20%

静电容量

14.4

μF±20%

材质

钛、铝

重量

450

g±5%

    P35定制版尺寸图 (点击图片可放大查看)
点击图片可放大查看
    定制版尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual

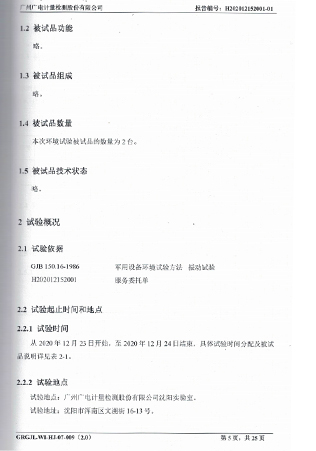

P35.T20K和E70.C3K环境试验报告

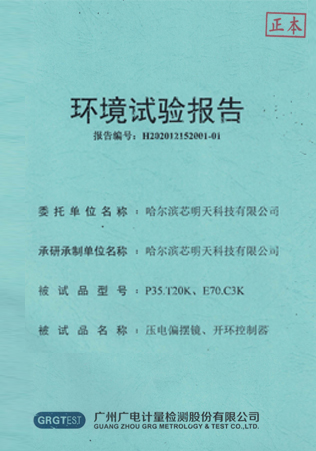

封皮

试验结论

试验依据

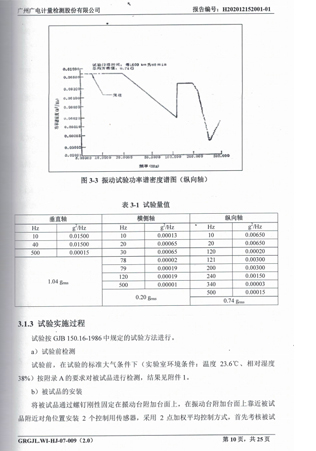

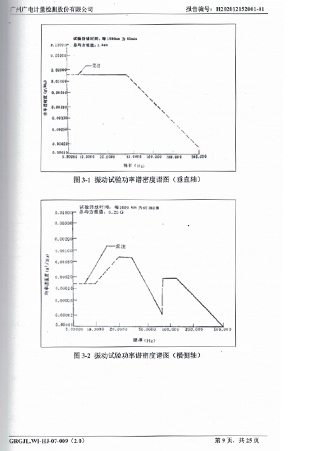

振动试验功率谱密度

振动试验条件
