S34.T2S/KF 压电偏转镜是专为大负载及高动态应用而设计，它的偏转角度可达2.5mrad，可承载Φ110×10mm镜片（约245g)。0.2mrad偏转角度的响应时间为2ms，±0.1mrad 偏转角度下的使用频率可达250Hz。

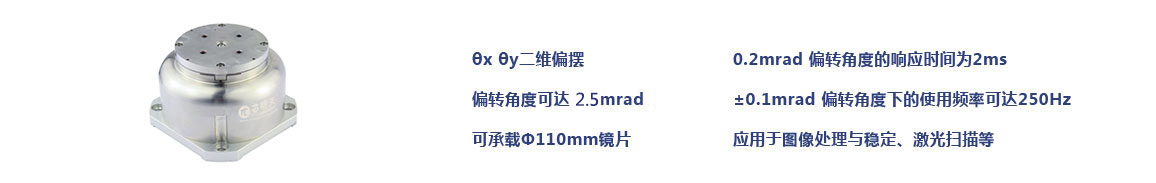

产品特点
|
|
|
|
|
|

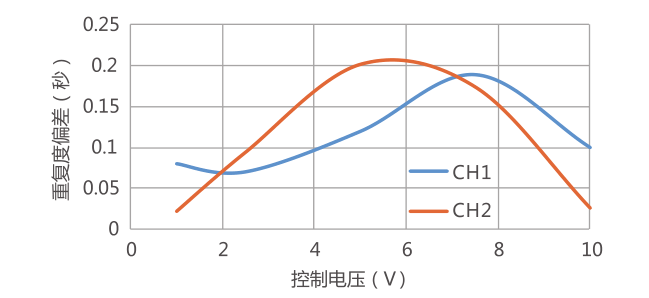

闭环重复度
|

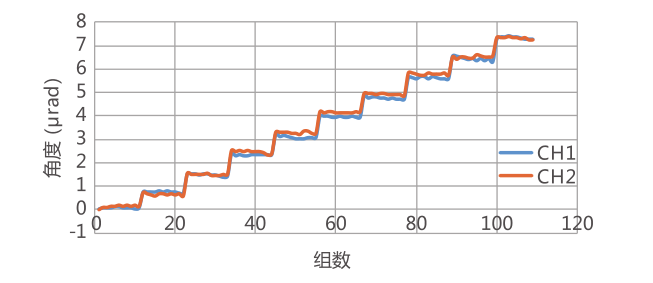

闭环分辨率
|

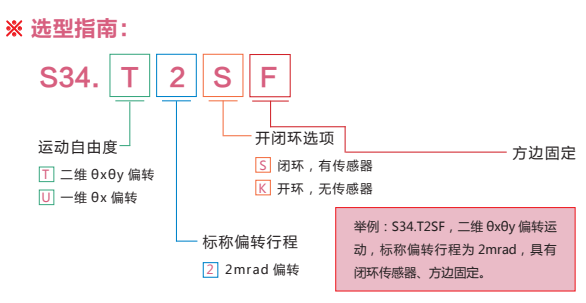

选型指南
|
|

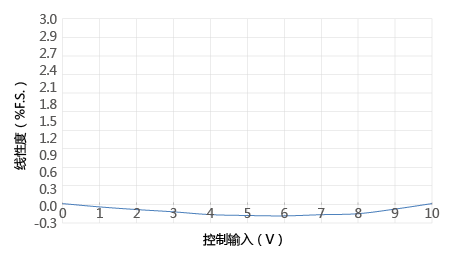

线性度曲线
|

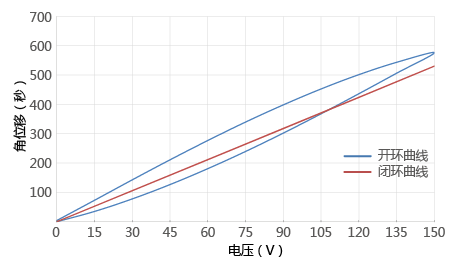

角位移与电压曲线
|
| 技术参数 | |||
|
型号 |
尾缀S-闭环 |
S34.T2SF |
单位 |
|
尾缀K-开环 |
S34.T2KF |
||
|
运动自由度 |
θx θy |
|
|
|
驱动控制 |
3 路驱动，2路传感 |
|
|
|
驱动源 |
压电堆栈 |
|
|
|
标称偏转范围（0~120V） |
2 |
mrad±10% |
|
|
偏转范围（0~150V） |
2.5 |
mrad±10% |
|
|
传感器类型 |
SGS/- |
|
|
|
分辨率 |
0.07（≈0.01秒）/0.02（<0.01秒） |
μrad |
|
|
闭环线性度 |
0.2/- |
%F.S. |
|
|
闭环重复定位精度 |
0.1/- |
%F.S. |
|
|
空载谐振频率 |
1700 |
Hz±20% |
|
|
带载谐振频率 |
740 |
Hz±20% |
|
|
闭环工作频率（-3dB） |
300（负载245g） |
Hz±20% |
|
|
闭环响应速度 |
2（摆角0.2mrad） |
ms±20% |
|
|
使用频率 |
250（摆角±0.1mrad） |
Hz±20% |
|
|
静电容量 |
7.2 |
μF/轴±20% |
|
|
承载 |
245（φ110×10mm镜片） |
g |
|
|
材质 |
铝 |
|
|
|
重量 |
约2 |
kg±20% |
|
|
出线长 |
1.5 |
m±10mm |
|
注：以上参数是采用E00/E01系列压电控制器测得，驱动电压可在-20V~150V;对于高可靠的长期使用，建议驱动电压在0~120V。
应用案例
|
跟踪、稳像
|
笼式结构
|
快速激光束偏转及扫描
|
|
变形镜
|
激光稳定系统
|
激光加工
|
