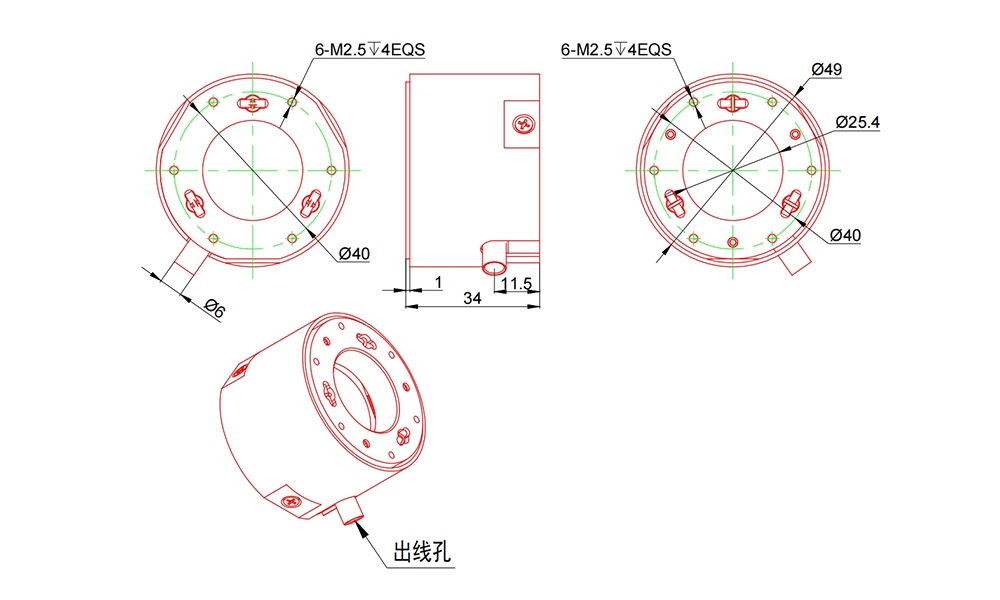

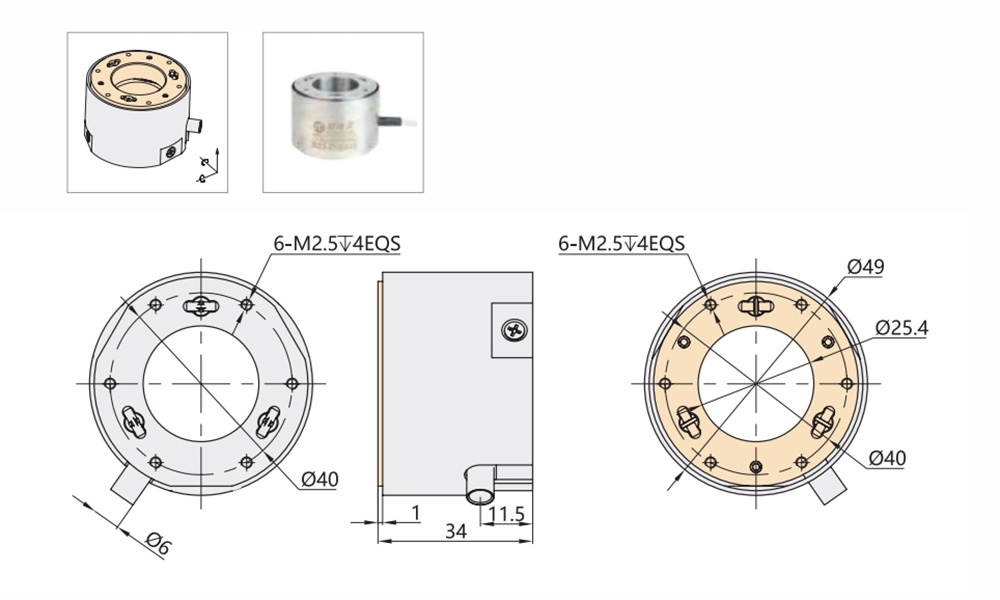

S23.ZT0S/K25系列小体积压电偏转镜为θx、θy偏摆及Z轴运动的偏转镜，其体积为Ø49×34mm，可以实现θx、θy轴±0.5mrad/轴的偏转，Z轴20.5μm的直线行程。开环版本具有非常高的分辨率及亚毫秒的响应速度，台体中心带有Ø25.4mm通孔，适用于透光应用，如光过滤等。
产品特点
|
|
|
|
|
 空载谐振频率达4.2kHz
|
|
|
|
产品应用
|
|
|
|
|
|
光束稳定
|
移相器
|
|
|
|

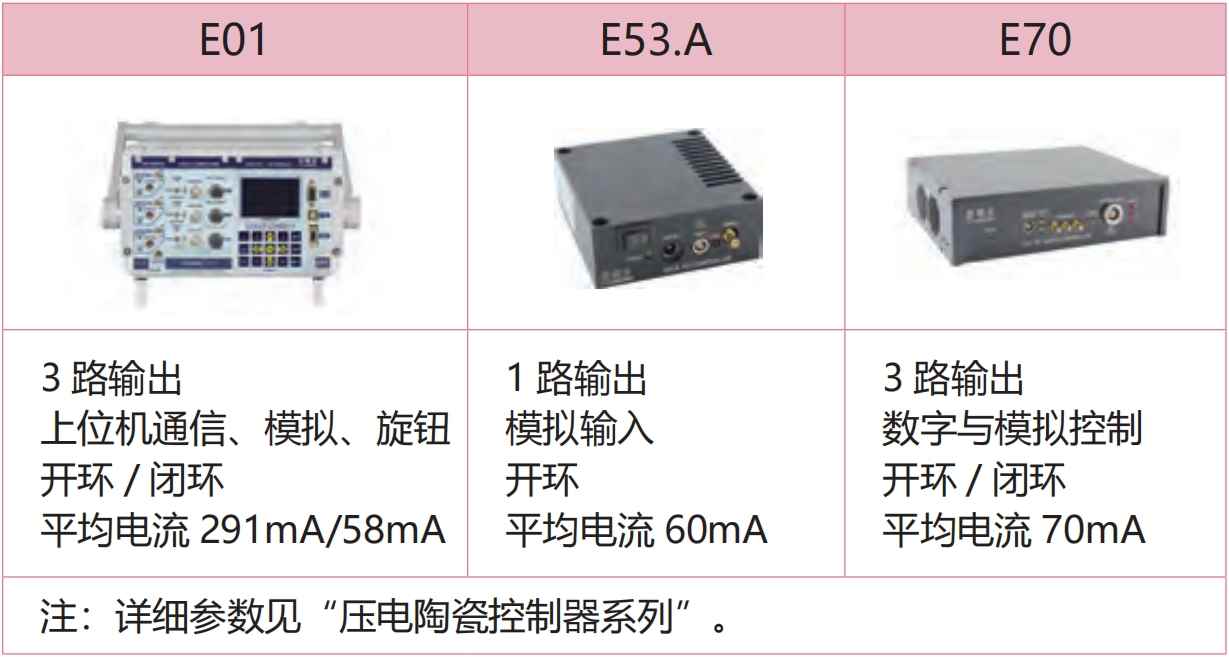

推荐控制器
|
| 技术参数 | ||||
|
型号 |
尾缀S-闭环
尾缀K-开环
|
S23.ZT0S25
|
S23.ZT0K25
|
单位 |
|
运动自由度 |
θx、θy、Z |
θx、θy、Z |
|
|
|
驱动控制 |
3 路驱动，3路传感 |
3 路驱动 |
|
|
| 标称直线行程范围（0~120V） | 16.5 | 16.5 |
μm±10% |
|
|
Max.直线行程范围（0~150V） |
20.5 | 20.5 |
μm±10% |
|
|
标称偏转角度（0~120V） |
±0.4/轴（≈±82秒） |
±0.4/轴（≈±82秒） |
mrad±10% |
|
|
Max.偏转角度（0~150V） |
±0.5/轴（≈±103秒） |
±0.5/轴（≈±103秒） |
mrad±10% |
|
|
传感器类型 |
SGS |
- |
|
|
| 通孔 |
Ø25.4 |
Ø25.4 |
mm | |
| 直线分辨率 | 1 | 0.5 | nm | |
| 偏摆分辨率 |
0.03（<0.01 秒） |
0.01（<0.01 秒） |
μrad |
|
|
闭环线性度 |
θx0.05/θy0.12/Z0.2 |
- |
%F.S. |
|
|
闭环重复定位精度 |
θx0.03/θy0.06/Z0.17 |
- |
%F.S. |
|
|
空载谐振频率 |
4.2 |
4.2 |
kHz±20% |
|
|
带载谐振频率@50g |
θxθy3.7/Z2.3 |
θxθy3.7/Z2.3 |
kHz±20% |
|
| 承载能力 | 50 | 50 | g | |
| 静电容量 | 2/轴 |
2/轴 |
μF±20% |
|
| 阶跃时间 |
10@50g，满幅值 |
4 |
ms±20% |
|
|
材质 |
钢 |
钢 |
|
|
| 出线长 | 1.5 | 1.5 | m±0mm | |
|
重量（不含线） |
250 |
250 |
g±5% |
|
|
|
|
应用案例
|
跟踪、稳像
|
笼式结构
|
快速激光束偏转及扫描
|
|
变形镜
|
激光稳定系统
|
激光加工
|
