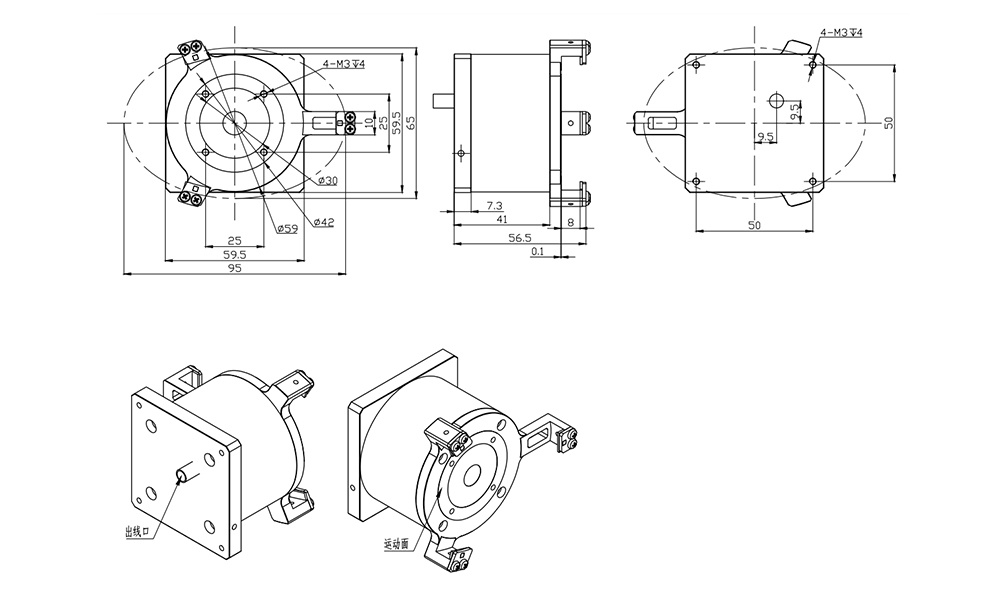

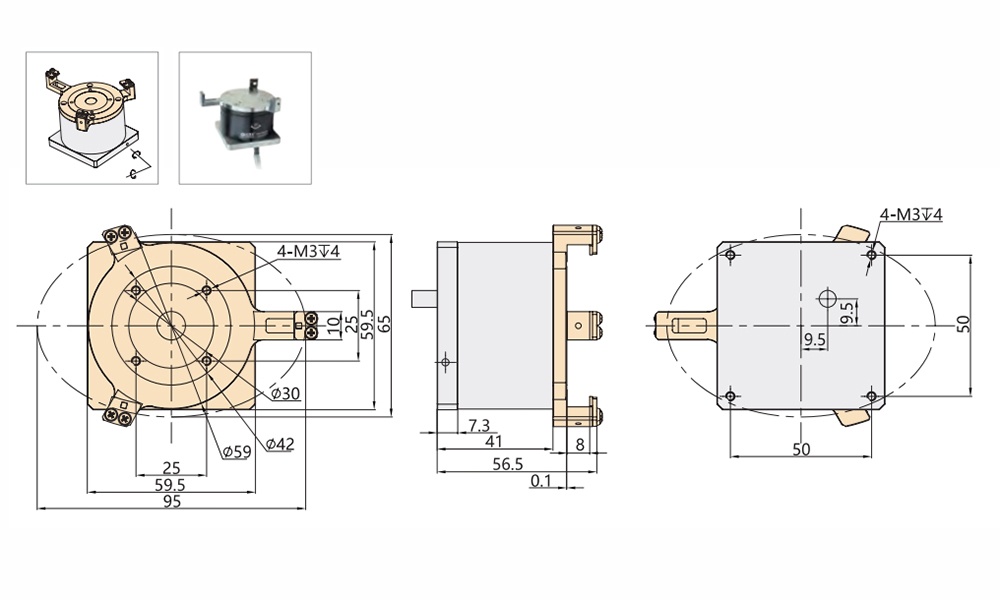

P34.T2S/K-C2大负载压电快反镜/偏转镜可带载L95mm×W65mm的椭圆形镜片做精密定位，它的差分驱动表现出非常出色的角度定位稳定性。运动面的镜持设计使得镜片安装更便捷。开环、闭环版本可供选择。
产品特点
|
|
|
|
|
 可定制 |
|
|
|
产品应用
|
|
|
|
|
|
光束稳定
|
多角镜的误差修正
|
|
|

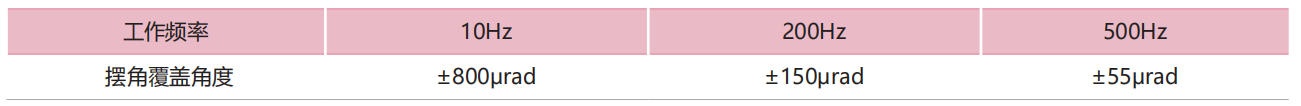

工作频率与摆角关系
| 技术参数 | ||||
|
型号 |
S-闭环
K-开环
|
P34.T2S-C2
|
P34.T2K-C2
|
单位 |
|
运动自由度 |
θx、θy |
θx、θy |
|
|
|
驱动控制 |
3 路驱动，2路传感 |
3 路驱动 |
|
|
|
标称行程范围（0~120V） |
±1.1/轴（±227秒） |
±1.1/轴（±227秒） |
mrad±10% |
|
|
Max.行程范围（0~150V） |
±1.4/轴（±289秒） |
±1.4/轴（±289秒） |
mrad±10% |
|
|
传感器类型 |
SGS |
- |
|
|
| 分辨率 |
0.075（≈0.02秒） |
0.03（＜0.01秒） |
μrad |
|
| 闭环线性度 |
0.1 |
- |
%F.S. |
|
| 闭环重复定位精度 |
0.033 |
- |
%F.S. |
|
|
带载谐振频率@100g
|
1/0.65 |
1/0.65 |
kHz±20% |
|
| 承载能力 |
100（L95mm×W65mm× TH8mm椭圆形反射镜片） |
100（L95mm×W65mm× TH8mm椭圆形反射镜片） |
g |
|
|
静电容量 |
7.2/ 轴 |
7.2/ 轴 |
μF±20% |
|
|
材质 |
铝 |
铝 |
|
|
| 出线长 | 5 | 5 |
m±10mm |
|
| 连接器 |
J30J-15TJSL |
J30J-15TJSL |
|
|
应用案例
|
跟踪、稳像
|
笼式结构
|
快速激光束偏转及扫描
|
|
变形镜
|
激光稳定系统
|
激光加工
|
