XD304 系列小体积压电偏转镜是专为小体积、小行程、高频率应 用而设计，它可进行 θxθy 二维精密角度偏转运动，是一款理想 的小体积快反镜，非常适于小型反射镜片的偏转调整。

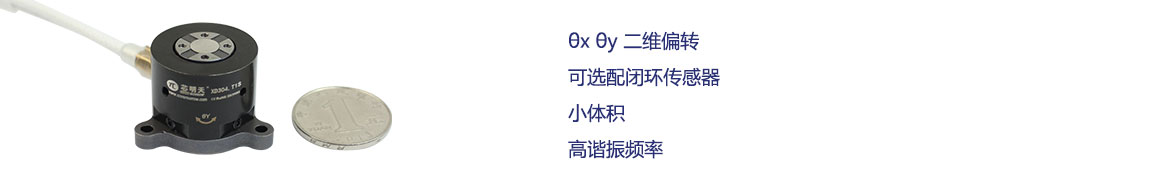

产品特点
|
|
|
|
|
产品应用
|
|
|
|
|
| 技术参数 | |||
|
型号 |
XD304.T1S XD304.T1K |
XD304.T2S XD304.T2K |
单位 |
|
运动方向 |
θX/θY |
θX/θY |
|
|
驱动控制 |
3 路驱动，2路传感 |
3 路驱动，2路传感 |
|
|
标称偏转范围（0~100V） |
1或±0.5（≈±103秒） |
2或±1（≈±206秒） |
mrad±10% |
|
Max.偏转范围（0~120V） |
1.2或±0.6（≈±123秒） |
2.4或±1.2（≈±247秒） |
mrad±10% |
|
闭 / 开环分辨率 |
0.03（<0.01秒）/0.01（<0.01秒） |
0.07（≈0.01秒）/0.02（<0.01秒） |
μrad |
|
传感器类型 |
SGS/- |
SGS/- |
|
|
外形尺寸 |
Φ25×22 |
Φ25×31 |
mm |
|
空载谐振频率 |
15 |
10 |
KHz±20% |
|
带载谐振频率
|
11.6 |
4.2 |
KHz±20% |
|
静电容量 |
0.8/ 轴 |
1.6/ 轴 |
μF±20% |
|
材质 |
钛合金、钢 |
钛合金、钢 |
|
|
重量（不含线） |
40 |
70 |
g±5% |
|
出线位置 |
侧出线 |
侧出线 |
|
注：以上参数是采用 E00/E01 系列压电控制器测得。最大驱动电压可在 -20V~150V；对于高可靠的长期使用，建议驱动电压在 0~120V。
应用案例
|
跟踪、稳像
|
笼式结构
|
快速激光束偏转及扫描
|
|
变形镜
|
激光稳定系统
|
激光加工
|
