快速刀具定位器是为精密车削加工而研发设计的,利用自身所具有的高响应频率、高刚度、高精度等特性,驱动刀具在运动方向快速微进给运动,能够实现复杂面形工件或结构的精密加工。

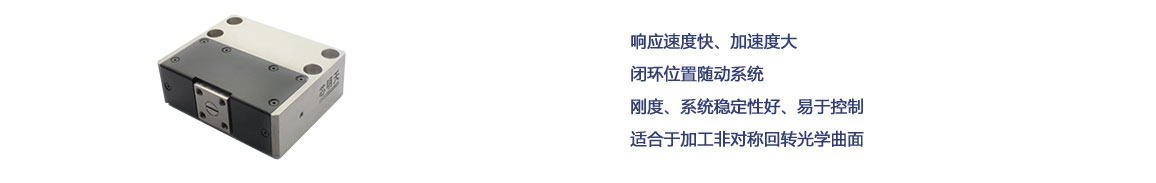

产品特点
|
|
|
|
|
|
|
|
产品应用
|
|
|
|
|
|
|
|
技术参数 | ||||
型号 |
尾缀S-闭环 |
P92.X30S |
P92.X30K |
单位 |
尾缀K-开环 |
||||
运动自由度 |
X |
X |
|
|
驱动控制 |
1路驱动,1路传感 |
1路驱动 |
|
|

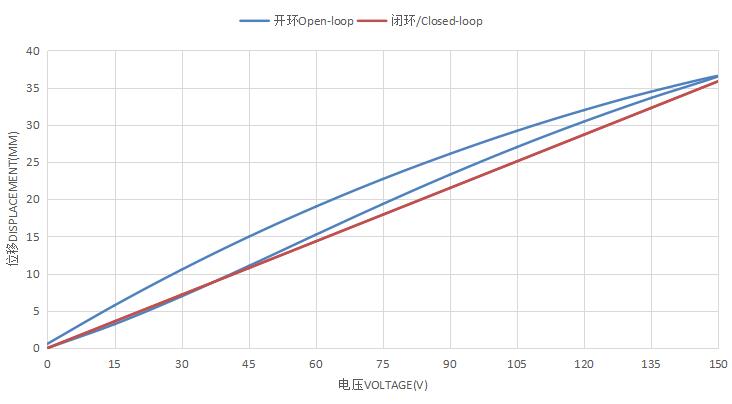

标称行程范围(0~120V) |
24 |
24 |
µm±10% |
|
Max.行程范围(0~150V) |
30 |
30 |
µm±10% |
|
传感器类型 |
SGS |
- |
|
|
分辨率 |
1 |
0.5 |
nm,typ. |
|

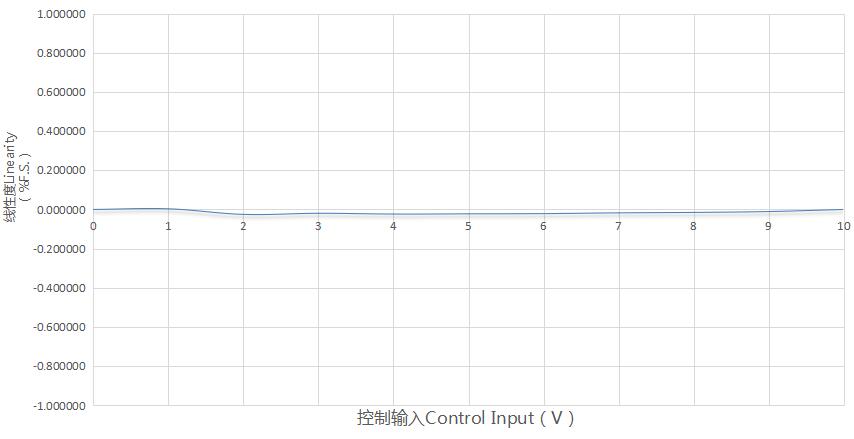

闭环线性度 |
0.1 |
- |
%F.S. |
|
闭环重复定位精度 |
0.05 |
- |
%F.S. |
|
俯仰/偏航/滚动 |
<10 |
<10 |
µrad |
|
机械性能 |
||||
运动方向推/拉力 |
300/100 |
300/100 |
N |
|
运动方向刚度 |
10 |
10 |
N/µm±20% |
|

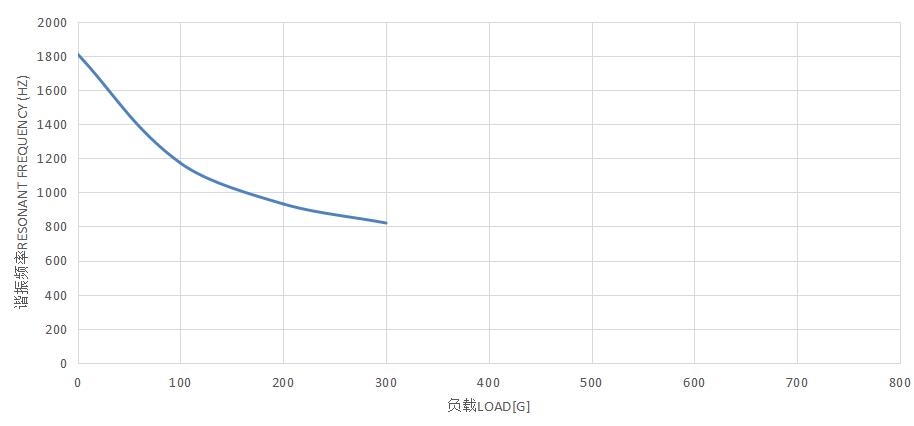

空载谐振频率 |
1.8 |
1.8 |
kHz±20% |
|

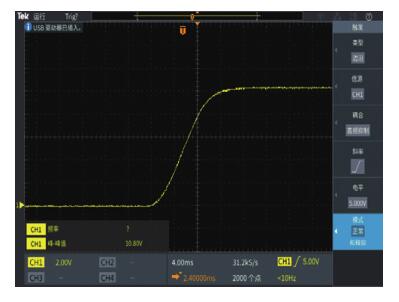

空载阶跃时间 |
5 |
3 |
ms±20% |
|
闭环工作频率(-3dB) |
- |
- |
Hz±20% |
|
承载能力 |
水平安装 |
0.3 |
0.3 |
Kg |
立式安装 | 0.5 | 0.5 | ||
倒置安装 | 0.3 | 0.3 | ||
驱动性能 |
||||
静电容量 |
7.2 |
7.2 |
μF±20% |
|
其他 |
||||
工作温度范围** |
电容 10~50,电感 |
°C |
||
材质 |
钢、铝 |
钢、铝 |
|
|

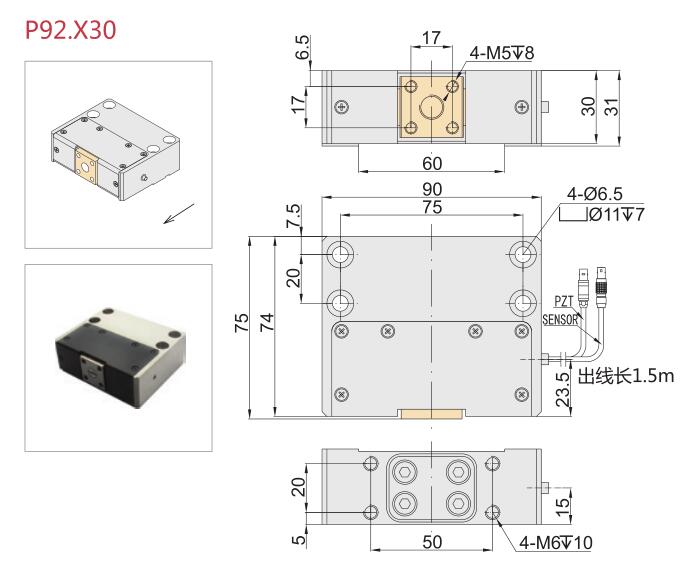

外形尺寸(长×宽×高) |
90×75×31 |
90×75×31 |
mm |
|
重量 |
1450 |
1450 |
g±5% |
|
出线长 |
1.5 |
1.5 |
m±10mm |
|
传感/电压连接器*** |
LEMO |
LEMO |
** 可定制低温版本及高真空版本。
***连接器可定制。
注:以上所提参数与测试环境、测试设备有关。
安装方向 |
水平安装 |
立式安装 |
倒置安装 |
释义 |
将PZT平台水平放置安装,运动面位于PZT
平台的上方,运动面与水平面平行。 PS:参数表中承载能力默认方向 |
将PZT平台立式放置安装,运动面与重力方向平行 PS:存在多种立式安装方式,技术参数对应最低承载 |
将PZT平台水平放置,但运动面位于定位台的下方 |
示意图 |
![]() |
![]() |
![]() |
备注 |
当安装方式选择为立式安装时,需注意出线口 |
