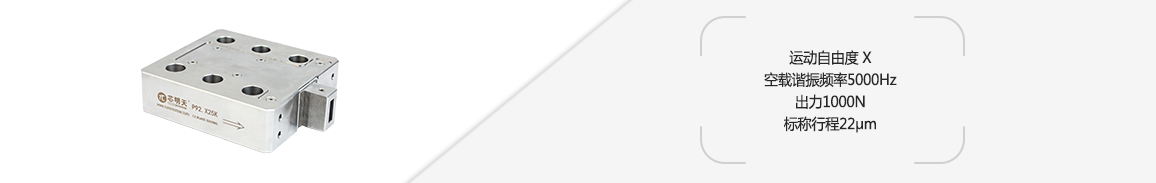

产品特点
|
|
|
|
|
| 技术参数 | ||||
|
型号 |
P92.X25S |
P92.X25K |
单位 |
|
|
运动自由度 |
X |
X |
|
|
|
驱动控制 |
1路驱动，1路传感 |
1路驱动 |
|
|
|
标称行程范围（0~120V） |
22 |
22 |
μm±10% |
|
|
Max.行程范围（0~150V） |
28 |
28 |
μm±10% |
|
|
传感器类型 |
SGS |
- |
|
|
|
分辨率 |
1 |
0.5 |
nm |
|
|
空载谐振频率 |
5000 |
5000 |
Hz±20% |
|
|
开环阶跃时间 |
0.3 |
0.3 |
ms |
|
|
运动方向刚度 |
50 |
50 |
N/μm±20% |
|
|
出力 |
1000 |
1000 |
N |
|
|
静电容量 |
7.2 |
7.2 |
μF±10% |
|
| 承载能力 | 水平安装 | 0.3 | 0.3 | kg |
| 立式安装 | 0.5 | 0.5 | ||
| 倒置安装 | 0.3 | 0.3 | ||
|
台体材料 |
铝、钢 |
铝、钢 |
|
|
|
重量 |
1080 |
1080 |
g±5% |
|
|
使用温度 |
-25~+80，超过100℃，PZT性能会降低，超过居里温度压电陶瓷将永久退极化 |
℃ |
||
| 安装方向 |
水平安装 |
立式安装 |
倒置安装 |
| 释义 |
将PZT平台水平放置安装，运动面位于PZT
平台的上方，运动面与水平面平行。 PS：参数表中承载能力默认方向 |
将PZT平台立式放置安装，运动面与重力方向平行 PS：存在多种立式安装方式，技术参数对应最低承载 |
将PZT平台水平放置，但运动面位于定位台的下方 |
| 示意图 |
 |
 |
 |
| 备注 |

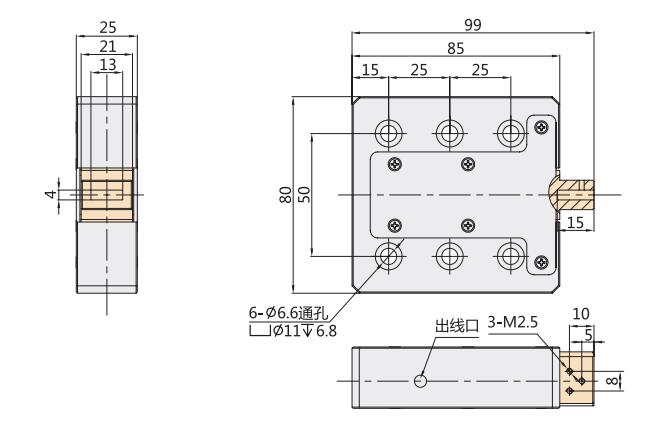

当安装方式选择为立式安装时，需注意出线口 |
||

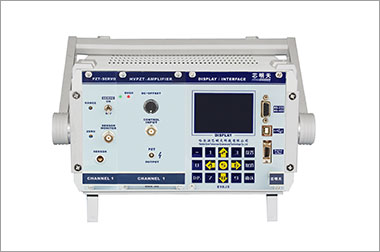

推荐控制器
|
|
|
|
应用案例
|
快刀伺服超精密微加工系统
|
