三维 XYZ 压电平台，台体采用平行运动学机构放大设计原理，内置高性能压电陶瓷。开环闭环版本可供选择。产品主要应用于光学显微、生物科技等领域。

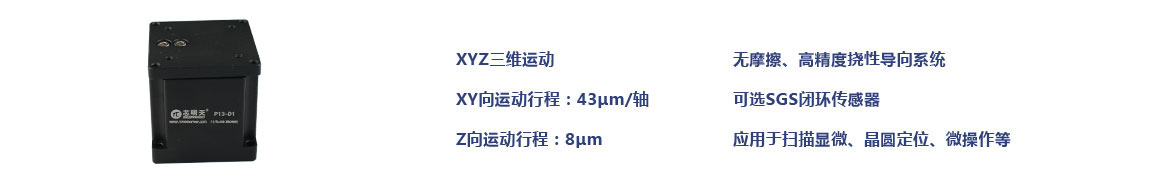

产品特点
|
|
|
|
|
|
|
|
|
|
|

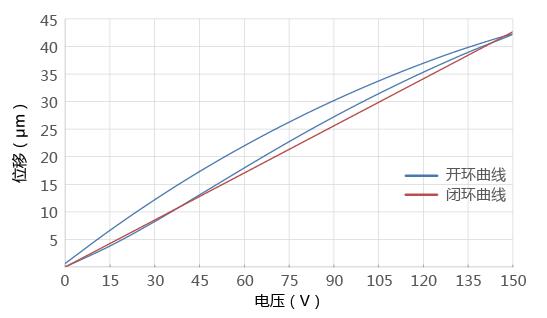

位移与电压曲线
|

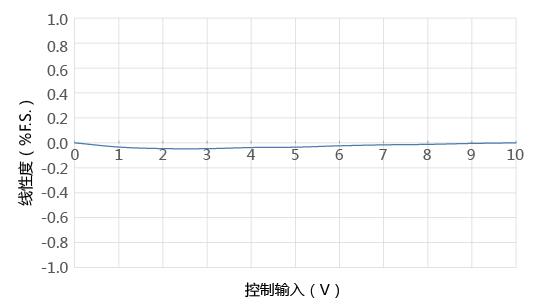

线性度曲线
|
| 技术参数 | |||
|
型号 |
尾缀S-闭环 尾缀K-开环 |
P13.XY50Z7S P13.XY50Z7K |
单位 |
|
运动自由度 |
X、Y、Z |
|
|
|
驱动控制 |
3路驱动，3路传感 |
|
|
|
标称行程范围（0~120V） |
X34/Y34/Z6 |
μm±20% |
|
|
行程范围上限（0~150V） |
X43/Y43/Z8 |
μm±20% |
|
|
传感器类型 |
SGS/- |
|
|
|
闭/开环分辨率 |
XY1.5/0.5 ，Z0.5/0.1 |
nm |
|
|
闭环线性度 |
0.2/- |
%F.S. |
|
|
闭环重复定位精度 |
0.1/- |
%F.S. |
|
|
俯仰/偏航/滚动 |
- |
μrad |
|
|
推/拉力 |
- |
N |
|
|
运动方向刚度 |
- |
N/μm±20% |
|
|
空载谐振频率 |
X0.55/Y0.52/Z8.7 |
kHz±20% |
|
|
闭/开环空载阶跃时间 |
30/3 |
ms±20% |
|
|
承载能力 |
0.8 |
kg |
|
|
静电容量 |
0.8/轴 |
μF±20% |
|
|
材质 |
钢、铝 |
|
|
|
重量 |
200 |
g±5% |
|
|
|
应用案例
|
硬盘测试
|
显微镜探针校准
|
迈克尔逊干涉仪
|
