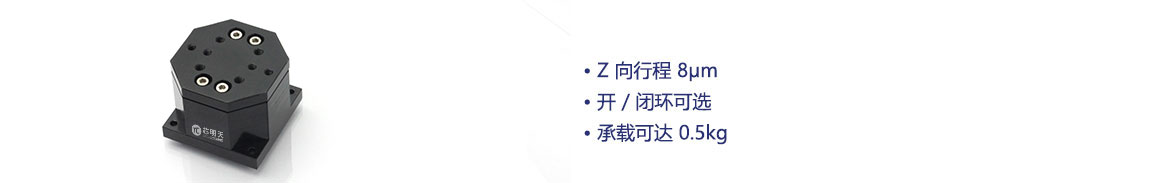

产品特点
Z 向行程 8μm |
开 / 闭环可选 |
承载可达 0.5kg |
技术参数 | ||||
型号 |
S-闭环 K-开环 |
P63.Z8S |
P63.Z8K |
单位 |
运动自由度 |
Z |
Z |
|
|
驱动控制 |
1路驱动,1路传感 |
1路驱动 |
|
|
标称行程范围(0 ~+120 V) |
6 |
6 |
μm±10% |
|
Max.行程范围(0~+150 V) |
8 |
8 |
μm±10% |
|
传感器类型 |
SGS |
- |
|
|
闭/开环分辨率 |
0.2 |
0.1 |
nm |
|
闭环线性度 |
1 |
- |
%F.S. |
|
闭环重复定位精度 |
0.25 |
- |
%F.S. |
|
俯仰/偏航/滚动 |
≤15 |
≤15 |
μrad |
|
空载谐振频率 |
1 |
1 |
KHz±20% |
|
闭/开环空载阶跃时间 |
8 |
0.5 |
ms±20% |
|
承载能力 |
0.5 |
0.5 |
kg |
|
静电容量 |
0.8 |
0.8 |
μF±20% |
|
工作温度范围 |
-20~80 |
-20~80 |
°C |
|
材质 |
铝 |
铝 |
|
|
出线长 |
1.5 |
1.5 |
m±10mm |
|
重量 |
112 |
112 |
g±5% |
|
|
应用案例
硬盘测试 |
显微镜探针校准 |
迈克尔逊干涉仪 |
