P63.X18S P63.X18K压电纳米定位台 一维X向当前位置:产品首页 >> 一维压电纳米定位台>>P63.X18S P63.X18K压电纳米定位台 一维X向
  • 产品介绍
  • 应用
  • 意见反馈

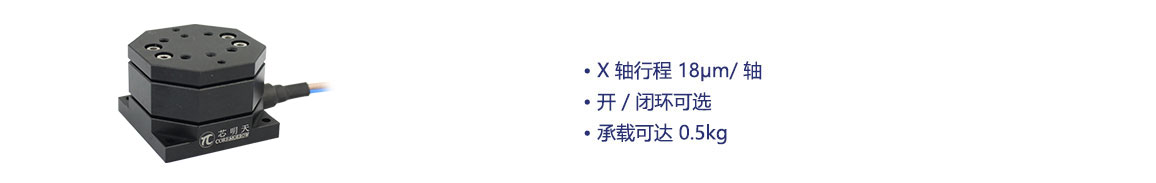

产品特点


 X轴行程 18μm/ 轴

 承载可达 0.5kg

 开 / 闭环可选

 真空版本可选

    技术参数

型号

S-闭环

K-开环

P63.X18S

P63.X18K

单位

运动自由度

X

X



驱动控制

1路驱动,1路传感

1路驱动

标称行程范围(0 ~+120 V)

16

16

μm±10%

Max.行程范围(0~+150 V)

18

18

μm±10%

传感器类型

SGS

-



闭/开环分辨率

0.6

0.2

nm

闭环线性度

0.3

-

%F.S.

闭环重复定位精度

0.25

-

%F.S.

俯仰/偏航/滚动

≤15

≤15

μrad

空载谐振频率

2

2

KHz±20%

闭/开环空载阶跃时间

8

0.5

ms±20%

承载能力

0.5

0.5

kg

静电容量

1.8

1.8

μF±20%

工作温度范围

-20~80

-20~80

°C

材质



出线长

1.5

1.5

m±10mm

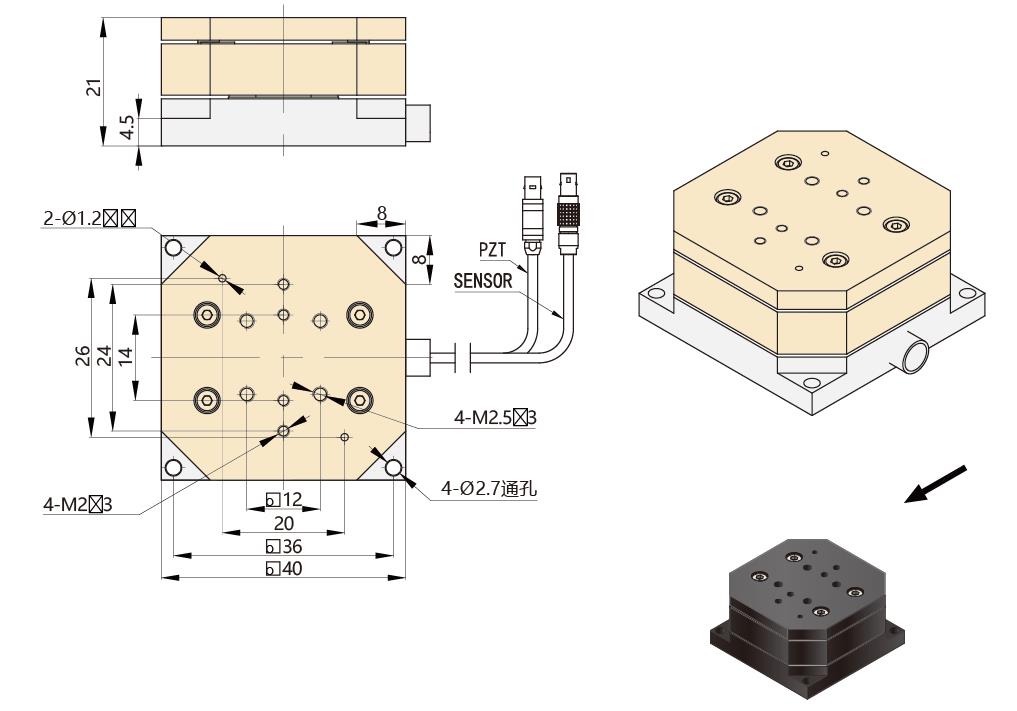

    尺寸图 (点击图片可放大查看)
点击图片可放大查看

    尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual


应用案例


硬盘测试

显微镜探针校准

迈克尔逊干涉仪


硬盘测试

显微镜探针校准

迈克尔逊干涉仪
