芯明天N01.X80K压电膨胀器是专为光纤拉伸而设计的压电式运动机构,它的原理是通过120度平分放置的三支压电陶瓷叠堆的致动作用,引起铰链结构向外部扩张,从而拉伸缠绕于外径凹槽内的光纤。N01.X80K压电膨胀器可将每圈光纤拉伸的长度大于500μm,出力为160N。

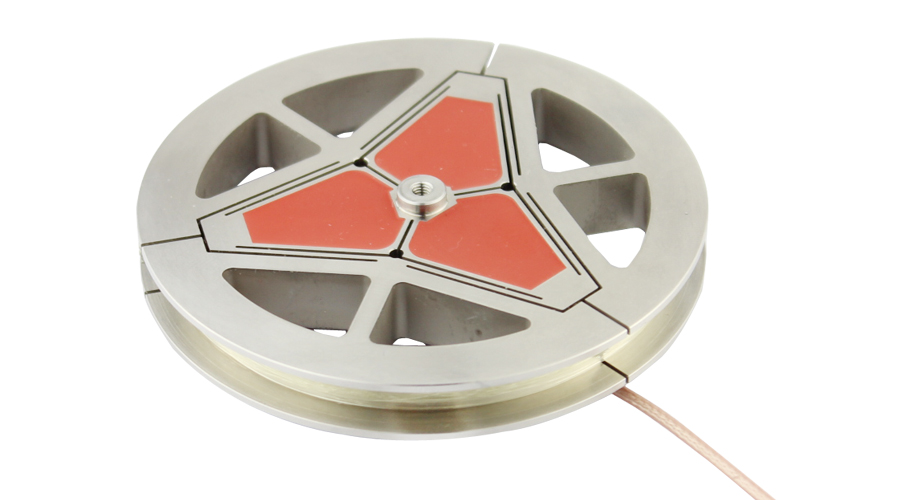

近期,芯明天公司根据客户对光纤拉伸压电膨胀器的使用要求,推出新型大出力版本压电膨胀器,出力可达600N,单圈光纤的拉伸长度大于125μm。
应用:光纤拉伸、光纤传感器、光纤光强调节、光波长调节等。
技术参数
型号:N01.X20K
运动自由度:径向
单边行程范围:20µm
分辨率:4nm
推力:600N
空载谐振频率:1.5KHz
运动方向刚度:30N/μm
静电容量:5.4μF
材质:钢
重量:280g
外形尺寸:Φ80×12.5mm
应用实例
作为光纤拉伸膨胀器,N01可将每圈光纤拉伸长度大于125μm,出力可达600N,可用于较长光纤的快速拉伸。

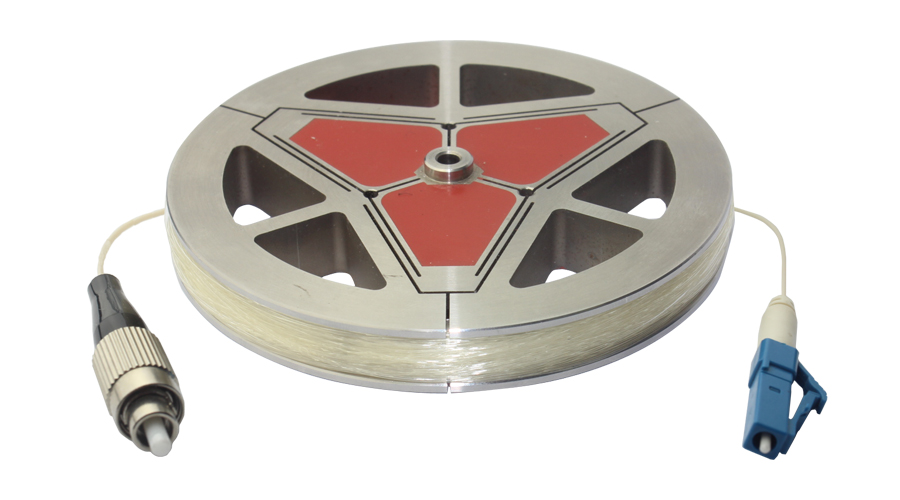

光纤缠绕效果
推荐控制器
推荐使用E53.A小体积压电控制器,体积小巧,易于集成。

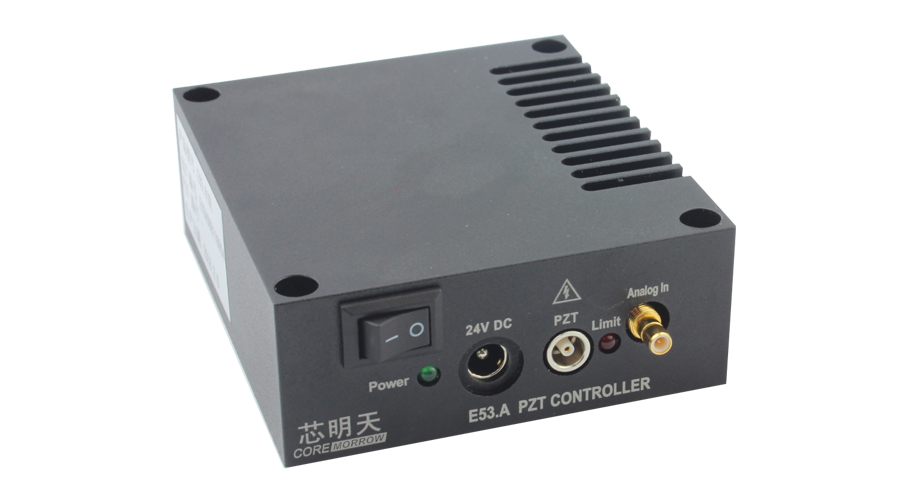

E53.A 压电控制器
型号:E53.A
输出电压:0~120V/150V;
单通道开环输出,带宽 10kHz;
输出功率:10W;
尺寸;85×80×27.5mm。
