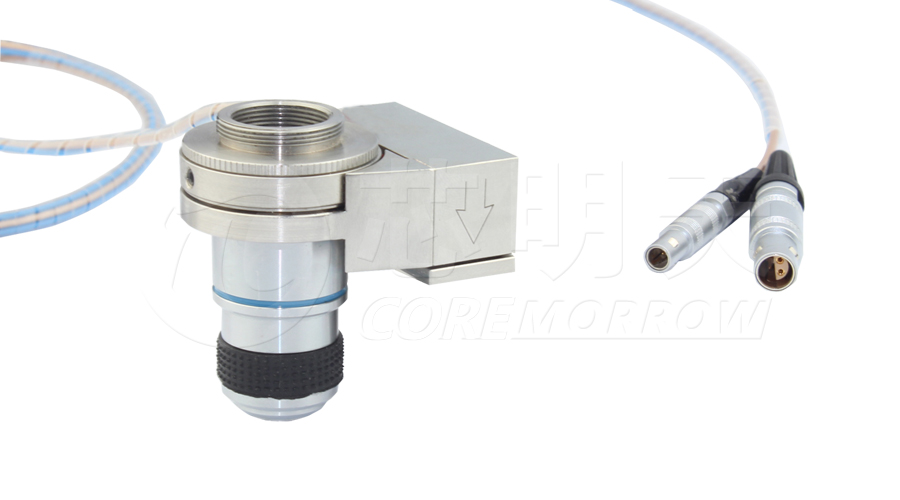

芯明天P72压电物镜定位器
P72压电物镜定位器主要用于驱动物镜,精确调节物镜的步进,调节的精度可达2.5nm。
P72系列压电物镜定位器的体积小巧、定位精度高,它的Z轴直线运动范围可达110μm,采用柔性铰链设计,无摩擦、无偏航、可选闭环控制使得定位精度更高。
P72压电物镜定位器有以下几个优点:
高可靠性
P72压电物镜定位器的驱动源是芯明天高可靠性的压电陶瓷驱动器,压电陶瓷采用全绝缘结构,绝缘层可以有效防止压电陶瓷受潮及轻微撞击等。因此在极端的环境下也能保证压电陶瓷的稳定性。
柔性铰链结构
P72压电物镜定位器采用柔性铰链机构,具有无摩擦、定位精度高等优点,柔性铰链不受静态和动态摩擦影响,基于机械结构(例如钢)的弹性变形,没有滚动和滑动部分,具有很高的刚度和承载能力。
闭环反馈传感器
P72压电物镜定位器可选配闭环反馈应变传感器,传感器装配在传动部分的合适的位置,可准确测量和计算出移动部分的位移。
传感器通过全桥方式连接,无漂移,可以在纳米范围内精确定位。

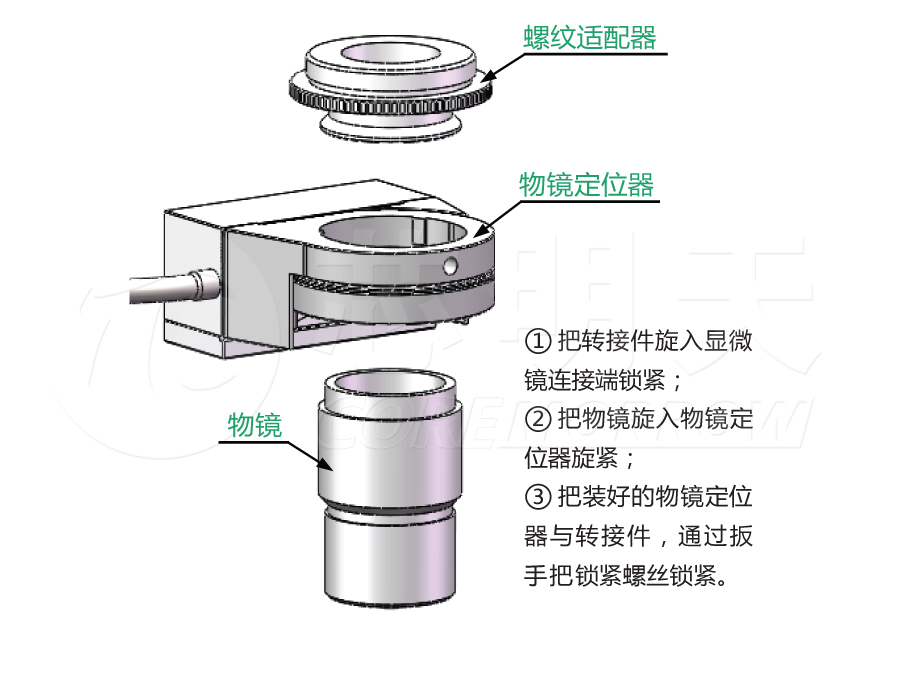

分离式螺纹适配器
分离式螺纹适配器设计,可适配多种型号的显微镜,广泛应用于大范围显微成像、双光子显微镜等领域。
多种螺纹尺寸可选、可定制
多种螺纹牙可选,如M27×0.75、M26×0.75、M26×1/36"、M25×0.75、W0.8×1/36"等,也可定制,便于与显微镜集成安装。
P72压电物镜定位器技术参数
型号:P72.Z100S
运动自由度:Z
行程范围:110µm
传感器类型:SGS
分辨率:5nm,typ.
闭环线性度:0.1%F.S.
闭环重复定位精度:0.05%F.S.
运动方向推/拉力:110/15N
运动方向刚度:1.4N/µm
空载谐振频率:0.35kHz
空载阶跃时间:10ms
承载能力:0.2Kg
静电容量:3.6μF
工作温度范围:-20~80°C
材质:钢
外形尺寸(长×宽×高):48×40×22mm
通光孔直径:15mm
重量:150g
传感/电压连接器:LEMO
P72压电物镜定位器的应用案例
P72压电物镜定位器主要用于驱动物镜,精确调节物镜的步进,调节的精度可达2.5nm。

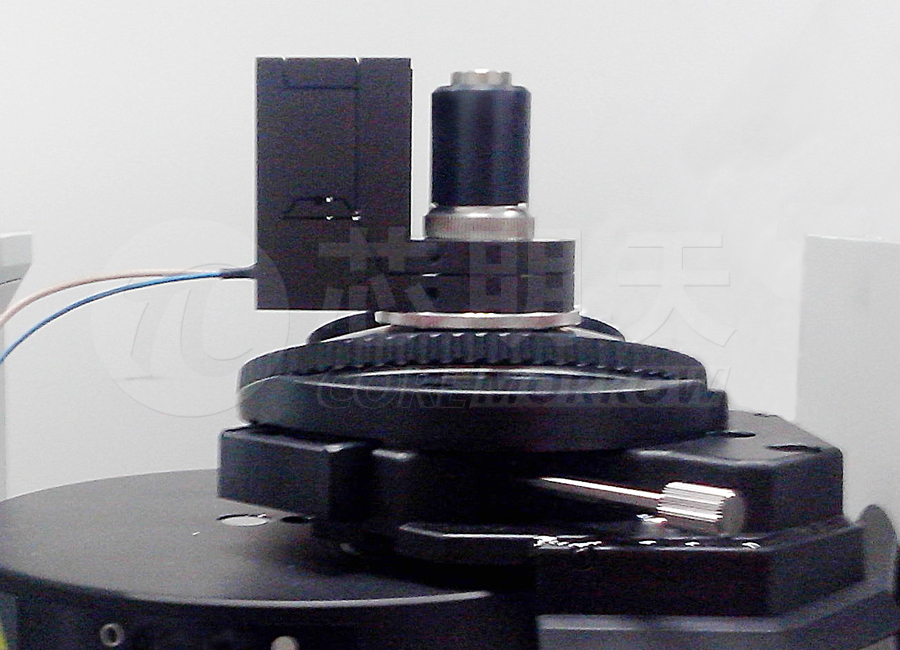

倒置显微聚焦
注:购买前,倒置使用务必告知。

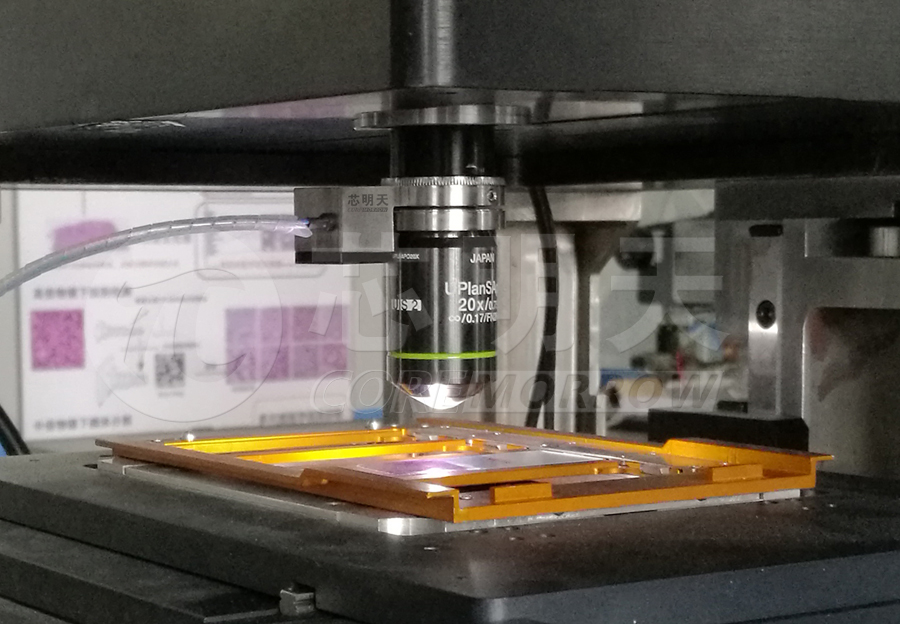

全自动细胞检测仪
