PZT压电纳米定位台具有纳米级运动精度、毫秒级快速响应,因此在很多领域广泛应用。
压电纳米定位台上通常有两种安装孔。分别为固定安装孔、负载安装孔。
安装孔类型 |
用途 |
位置 |
固定安装孔 |
用于将压电平台安装到您的系统中 |
位于移动面上 |
负载安装孔 |
用于将负载安装到压电平台上 |
位于非移动区域上 |

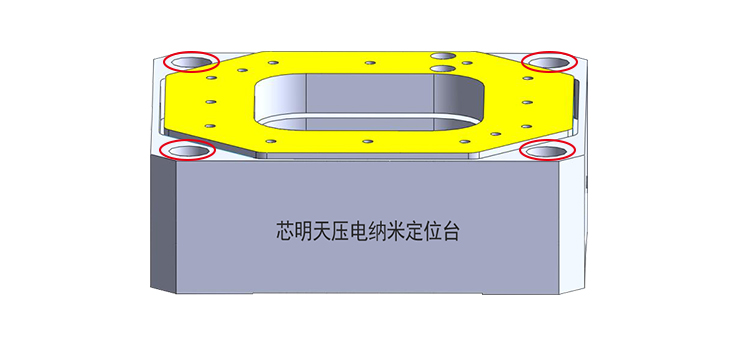

固定安装孔 - 可将压电纳米定位台安装到您的系统结构中。
负载安装孔 - 用于将负载固定到压电纳米定位台上,它位于产生纳米运动的移动面上。图中黄色部分为该压电纳米定位台的移动面,上面具有多个负载安装孔。
在使用中,压电纳米定位台的安装方向非常重要,不同安装方向将改变压电纳米定位台自身的承载能力,不当的安装将严重影响压电纳米定位台的性能,甚至可能损坏压电纳米定位台。

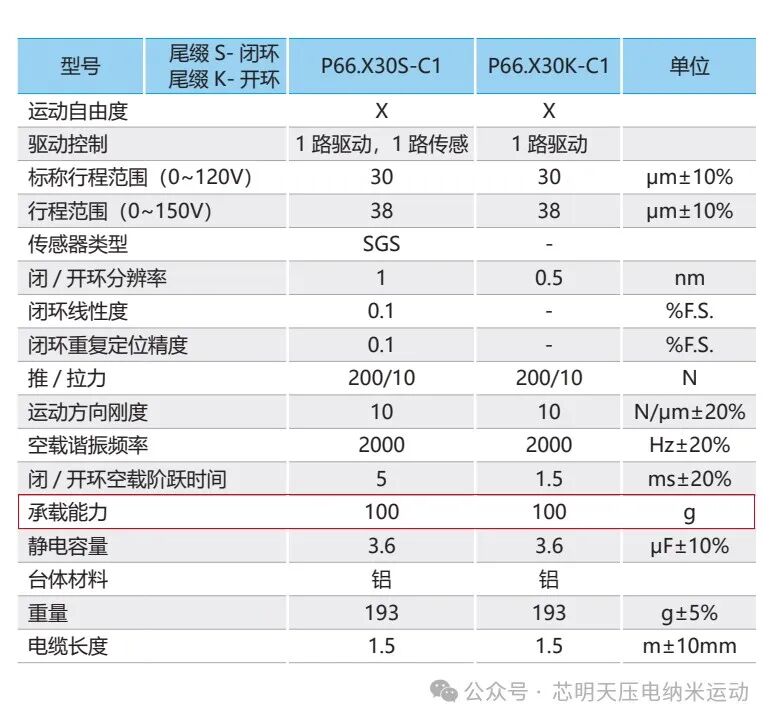

芯明天压电纳米定位台参数表中所示的承载能力,通常是指将压电平台正立安装(即水平安装)下的承载能力,并不是垂直安装、倒置安装下的承载能力。

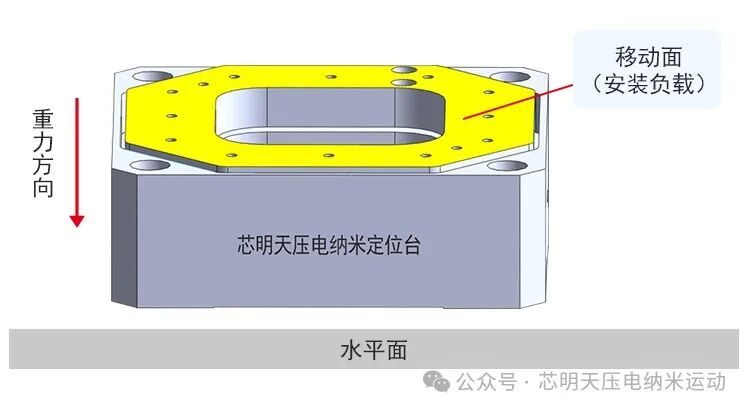

所谓正立安装,是指将压电纳米定位台水平放置安装,移动面位于定位台的上方,移动面与水平面平行。

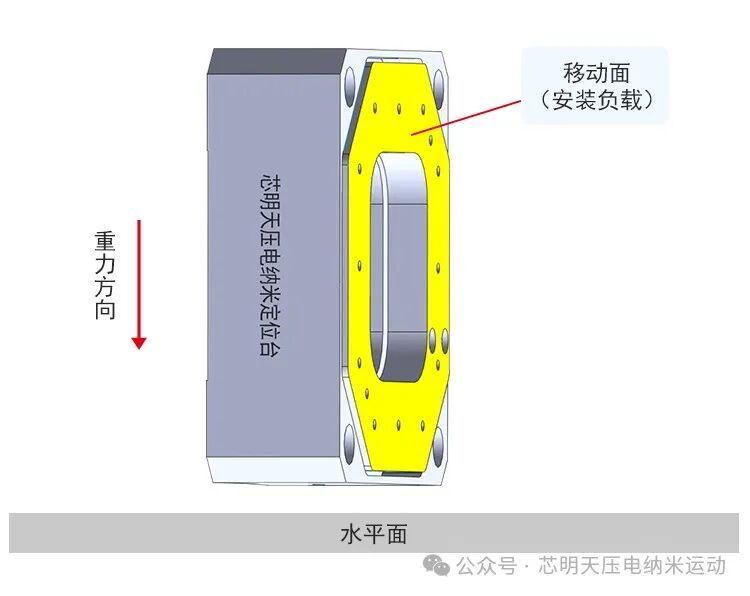

垂直安装是指将压电纳米定位台垂直放置安装,移动面与重力方向平行。

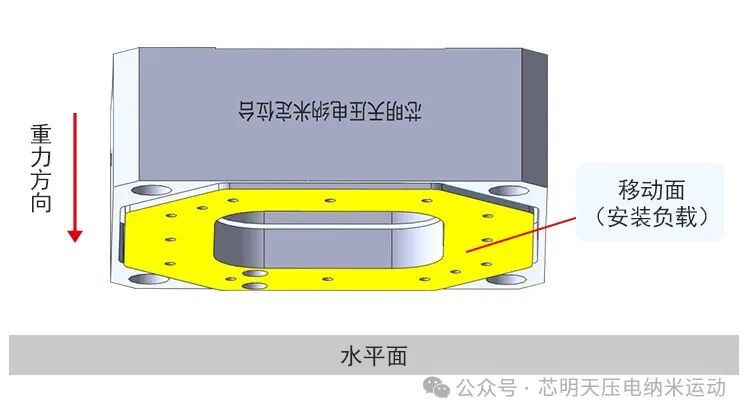

倒置安装是将压电纳米定位台水平放置,但移动面位于定位台的下方。

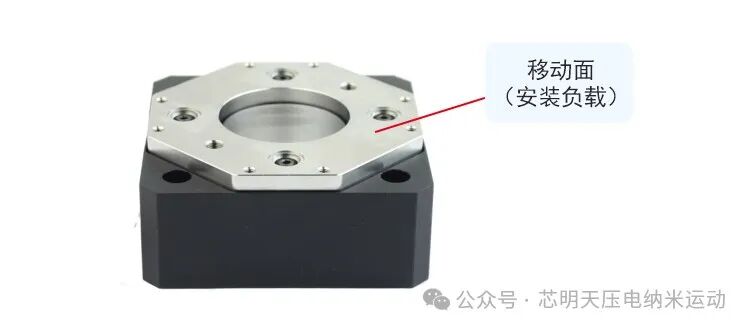

同一款压电纳米定位台,在正立、垂直、倒置三种安装方式下,承载能力是不同的。以芯明天P77.S36压电纳米定位台为例,银色部分是它产生纳米运动的移动面。
它在正立、垂直、倒置三种安装方式下的承载能力分别为7kg、1kg、5kg。
示意图 |
![]() |
![]() |
![]() |
|
|
|
|
|
|
|
|
