E70.D3S压电控制器与P33系列压电偏转镜的接线操作

更新时间：2022-04-06 11:34:48点击次数：2188次
今天给大家介绍一下压电控制器与压电偏转镜的连接操作，我们以芯明天P33系列二维θx、θy压电偏转镜与E70.D3S压电控制器为例，来介绍摆镜与控制器间如何连接。
首先我们来看一下整套压电产品开箱后都包含什么。

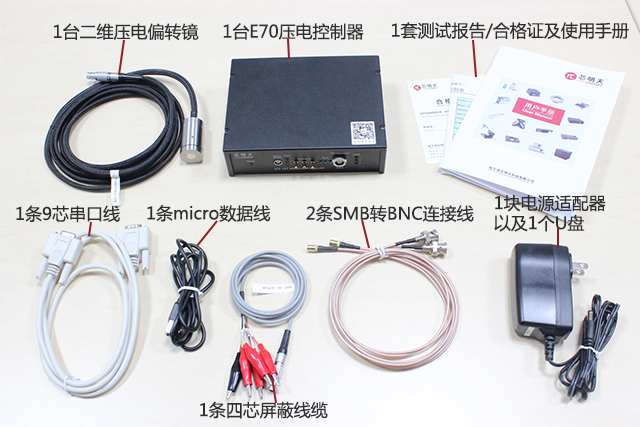

当您收到压电偏转镜与压电控制器系统时，您的包装箱中包含1台E70压电控制器、1台二维压电偏转镜、1套测试报告/合格证及使用手册、1条9芯串口线、1条micro数据线、1条四芯屏蔽线缆、2条SMB转BNC连接线、1块电源适配器以及1个U盘。





一、压电控制器介绍




一）前面板

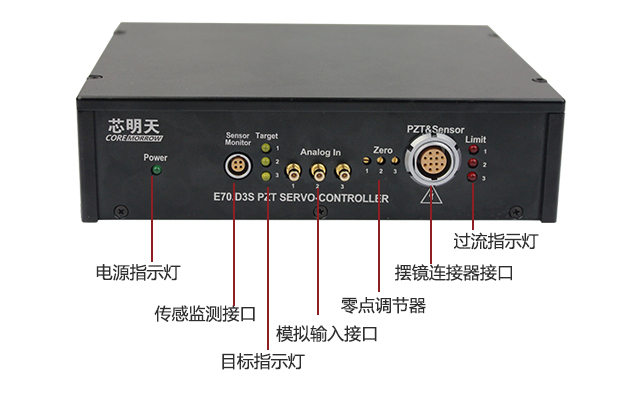

下面我们看到的是E70压电控制器的前面板，从左到右依次是电源指示灯、传感监测接口、目标指示灯、模拟输入接口、零点调节器、摆镜连接器接口以及过流指示灯。


它们的作用分别是：
电源指示灯：正常通电工作时电源指示灯会亮起。
传感监测接口：主要用于监测摆镜的角度以及运动状态。根据使用需求可以与万用表或示波器连接观测摆镜的运动情况，如不需要可不连接。
目标指示灯：系统进入闭环状态后指示灯熄灭，开环状态指示灯常亮。
模拟输入接口：模拟控制方式下，输入0~10V的控制信号。1、2分别对应压电偏转镜的θx、θy轴。第3通道的输出电压为恒定电压，接口无需输入电压信号。
零点调节器：校准调零使用。1、2分别对应θx、θy轴的控制通道，3通道为恒压，无需调节。一般出厂时已调节好，如无异常无需调节。
摆镜连接器接口：连接压电偏摆镜。
过流指示灯：当产品出现短路或过流情况时，红灯常亮。1、2、3分别对应控制器的三个通道。

二）后面板

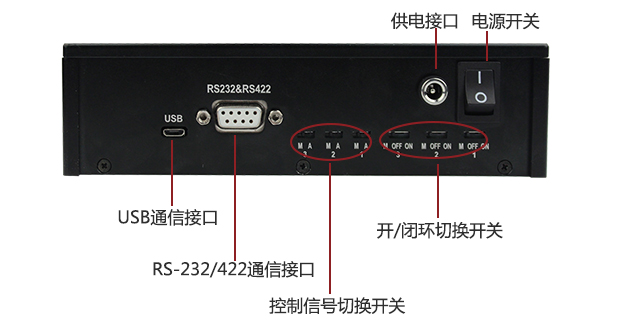

下面我们看到的是E70压电控制器的后面板，从左到右依次是USB通信接口、RS-232/422通信接口、控制信号切换开关、开/闭环切换开关、供电接口以及电源开关。


它们的作用分别是：
USB与RS-232/422串口：可选择任一接口与电脑进行连接，以使用电脑软件对压电系统进行控制，模拟控制方式则无需连接。
控制信号切换开关：用于1至3通道模拟控制方式与数字控制方式的切换，A为模拟控制，即通过外部模拟信号源向压电控制器提供信号控制；M为数字控制，即通过上位机软件控制。
开闭环切换开关：用于系统1至3通道的控制状态切换，ON为闭环，OFF为开环，M为软件操作设置开环或闭环。
供电接口：与24V直流供电相连。
电源开关：压电控制器的电源总开关，开启后产品工作，关闭后产品停止工作。




二、压电偏转镜




下面我们看到的是压电偏转镜主体以及偏转镜的连接器。

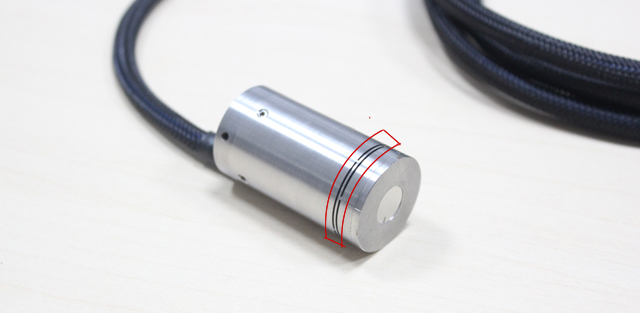

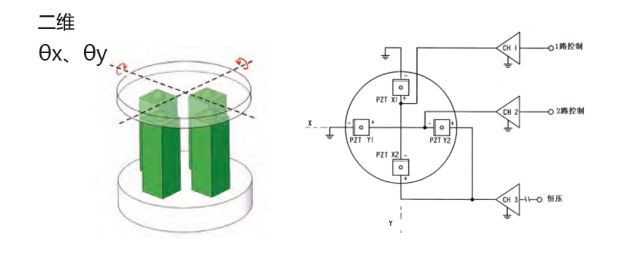

压电偏转镜采用的是恒压差分驱动原理，通过内部压电陶瓷推与拉的方式，使得偏转镜前端运动面出现摆动，从而实现角度的调整。



在压电偏转镜进行安装的过程中，请一定注意：该铰链部分不可被机械夹持，也不可用胶水等粘合剂进行粘接，这些操作都会阻碍压电偏转镜的偏摆运动，甚至可能导致产品的损坏！！！






三、产品的连接




芯明天压电偏转镜与压电控制器的连接是非常简单的，每个功能接口的连接器都是一一对应的 ，通常情况下，不对应的功能接口，是无法插入的。

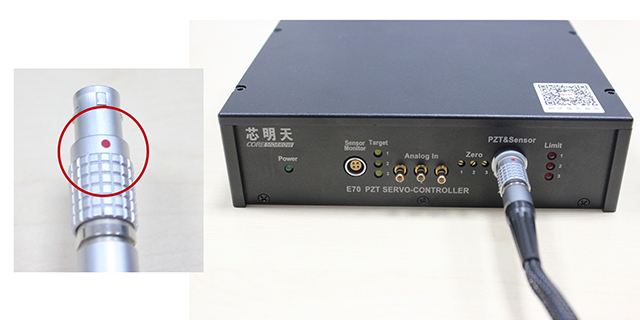

首先，将摆镜连接器与控制器的接口连接；连接时请注意将连接器上的红点标记朝上插入。

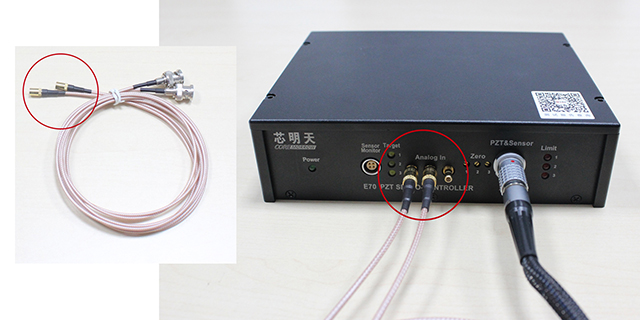

然后，根据控制方式的选择：若采用模拟控制方式，则使用配套的模拟信号连接线将压电控制器与外部模拟信号源进行连接。

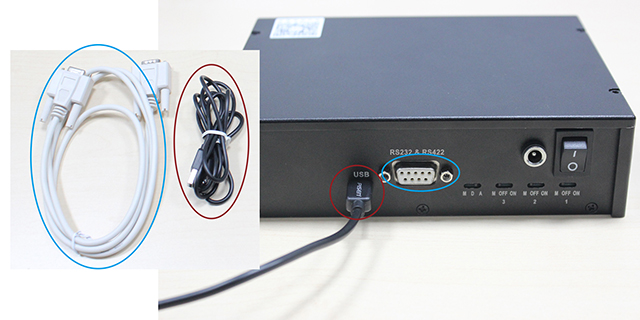

若采用数字上位机软件控制，则使用配套的USB线或串口线将压电控制器连接到电脑。




注：数字控制时，USB线或串口线连接其一即可。

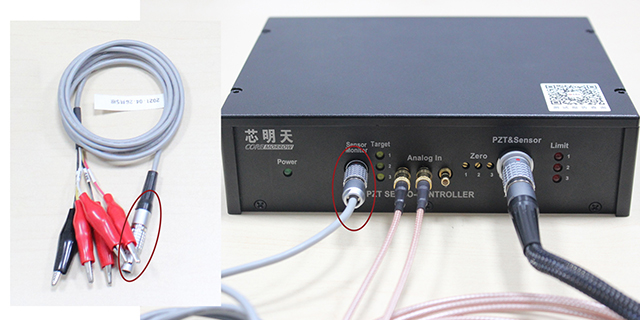

产品还配有传感监测线，可以用于检测摆镜的状态，可以根据使用需要连接使用。传感检测线配有一个黑夹子三个红夹子，黑夹子为地，红夹子对应1-3路。

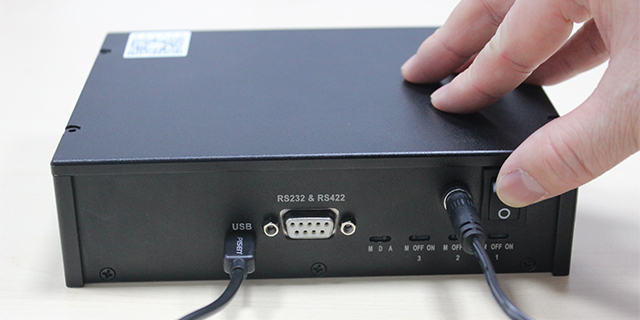

最后连接电源线，打开电源开关即可使用。






四、使用注意事项介绍




压电偏摆镜：
1、使用规范，不要磕碰撞击；
2、安装固定严禁夹持铰链运动结构；
3、负载镜片要在规定尺寸重量范围内。

压电控制器：
1、线材连接正确规范；
2、请勿触摸产品及其附件的任何裸露端；
3、内部有高压，不得私自打开机箱；
4、请勿带电拔插输入、输出线、传感器电缆；
5、请保持产品表面清洁及干燥、不要在潮湿或静电较大的环境下操作；
6、使用完毕后，关闭控制器开关前应先将输出电压清零，并将闭环状态切换为开环状态。
7、控制器壳体需要散热，安装时请保持两侧空气流通。


以上就是E70.D3S压电控制器与P33系列压电偏转镜的接线操作，感谢观看，我们下次再见。
