中空式压电宏微复合平台，XY宏动Z向微动，适于笼式结构！

更新时间：2022-03-23 15:44:21点击次数：2759次

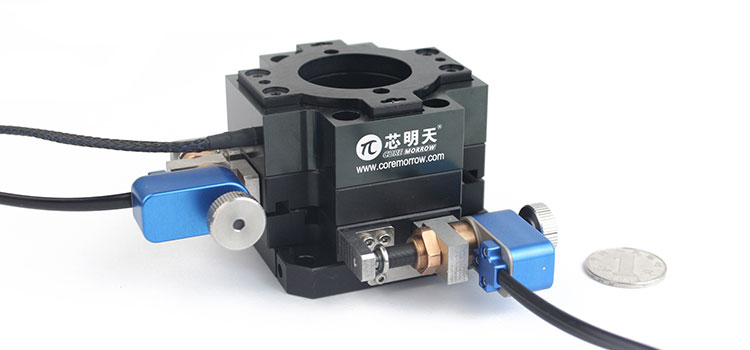

随着压电应用技术的进步与发展，研究人员已经不再满足于微小位移、高精度的场景需求，带有高精度的更大的位移行程需求不断提出。此类压电产品也随着压电技术的发展进步应运而生。芯明天XYZ72SN81K13系列压电宏微复合运动平台，采用压电粘滑原理与压电微动技术相结合的方式，满足XY轴mm级大行程，并且实现Z轴nm级的高精度。



特  点



XY宏动毫米行程，适于镜头等位置横向调整
Z向微动微米行程，适于光学聚焦调整
Φ35mm中心通孔，适于透射光应用
电压驱动控制，速度快，操作便捷


宏微复合



XYZ72SN81K13系列运动平台，采用宏微复合的方式，将压电粘滑原理与压电微动技术完美结合，可实现XY轴的大行程宏动，行程可达±5mm/轴；Z轴进行微动调节，行程可达8μm。

• XY毫米行程运动，压电螺钉驱动

XY轴采用芯明天设计生产的压电螺钉来驱动，它利用粘滑原理，具有行程大、精度高等特点。再结合中空式滑动平台，将压电螺钉的直线运动转换至滑动平台的XY轴运动。



• Z向微米行程运动，压电直驱结构

Z轴采用PZT压电直驱结构，提供微米级行程、纳米级精度。驱动电压与运动行程成线性关系。



配备笼式结构安装孔位

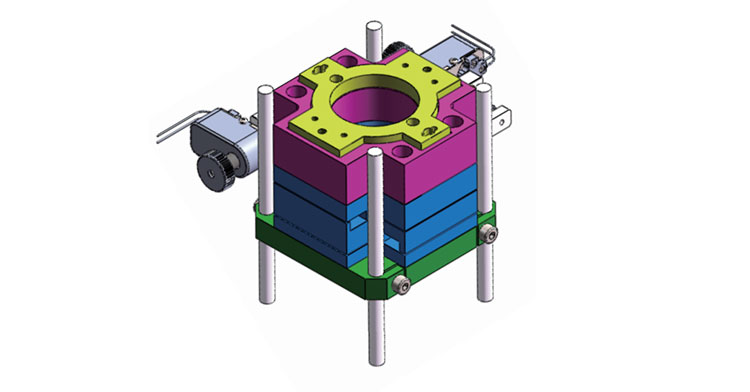

XYZ72SN81K13系列压电宏微复合运动平台是专为笼式结构中的应用而设计，结构中配备了笼式结构安装通孔，可直接集成到笼式结构中。它可用于带载任何光学元件，例如在笼式结构中带载透镜，XY向的运动调整可精确控制透镜焦点在平面内的中心位置，而Z向的微运动可对焦点在光轴上的位置进行精确的纳米级微调整。


XYZ72SN81K13系列压电宏微复合运动平台采用φ35mm的通光孔径结构，适合于光学应用。

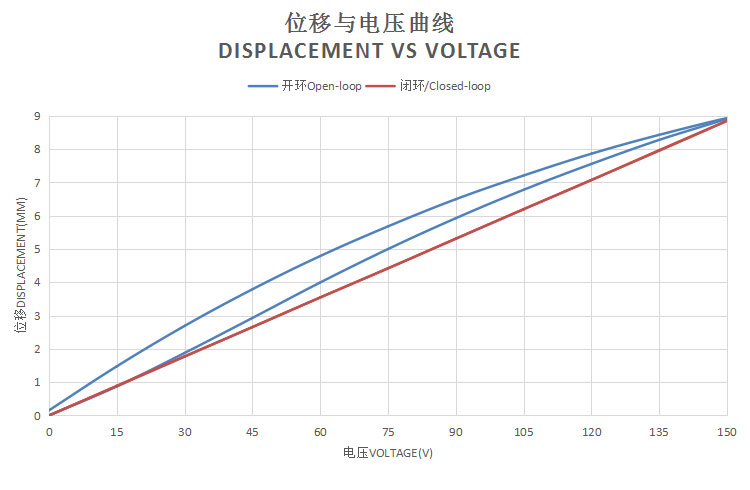

Z向微动位移与电压曲线



不同于XY向的驱动原理，Z向驱动时，产生的位移与驱动电压成线性关系。



技术参数


型号：XYZ72SN81K13
运动自由度：XYZ
XY宏动行程：±5mm/轴
Z向微调行程：8μm@150V
XY最小位移增量：<30nm
Z向闭/开环分辨率：0.3/0.1nm
Z向微调传感器：SGS
Z向空载谐振频率：2.5kHz
承载能力：正立500g/侧放200g
