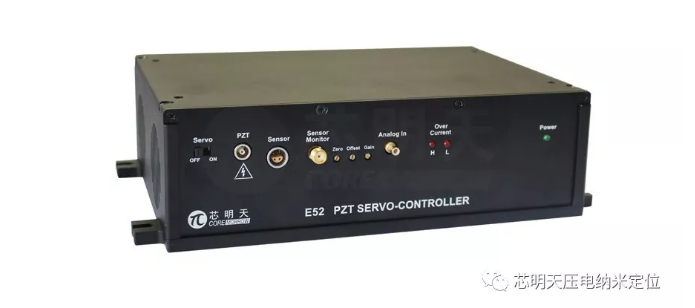

E52微点胶阀控制器是芯明天专为驱动压电点胶阀等大功率需求而研发设计的一款控制器,它的外观体积小巧,结构紧凑,单个控制器可进行单个点胶阀的点胶控制,可随时更改点胶参数,例如,通过调节输入电压控制点胶阀的点胶量;通过调节电压信号的频率,控制点胶的速度。
E52微点胶阀控制器在空载条件带宽可达10kHz,可实现1000赫兹的点胶频率,10秒内可完成达5000次点胶,平均功率达50W,可驱动各类压电点胶阀产品或其他压电产品。
E52微点胶阀的控制器可与多种厂家的微点胶阀进行配套组合使用,它的控制方式为模拟控制,易于操作,只需更改输入信号的幅值及频率,即可对点胶量进行控制。
E52压电控制器特点

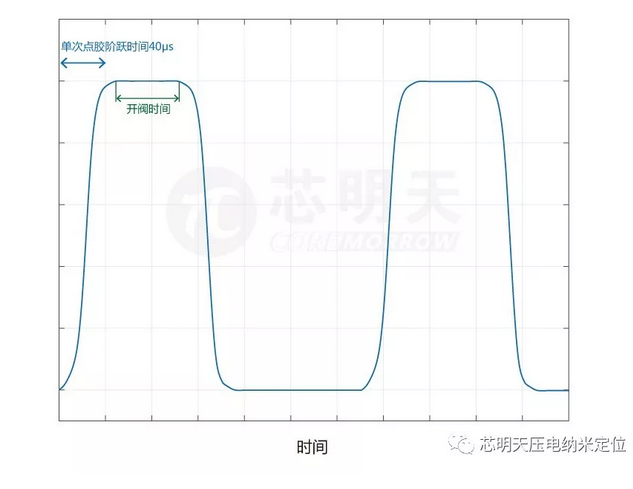

E52压电控制器的阶跃时间快
E52微点胶阀控制器驱动压电点胶阀,它的单次点胶阶跃时间可达约40μs,用于驱动尺寸7*7*36mm的点胶阀陶瓷。

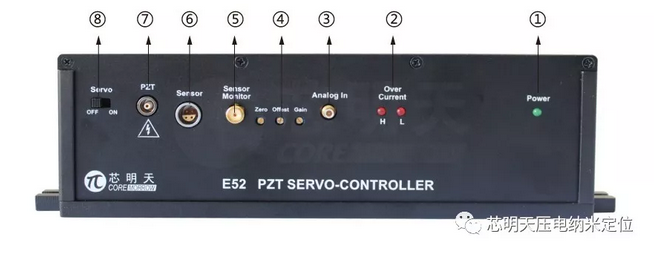

E52微点胶阀控制器的外观与功能描述
① 电源灯: 通电时绿灯亮;
② 过流指示灯: 输出电流超过额定值时红灯亮;
③ 模拟输入: 微点胶阀模拟控制接口;
④ 电位器: 用于调节参数(设置阀关闭点等);
⑤ 传感检测: 检测阀开启/关闭状态及点胶量情况;
⑥ Sensor: 传感接入;
⑦ PZT: 微点胶阀连接口;
⑧ Servo: 开启/关闭传感;
E52驱动原理及频率负载曲线图

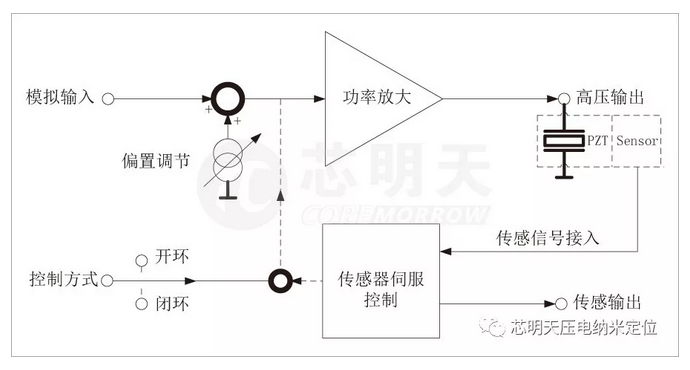

驱动原理

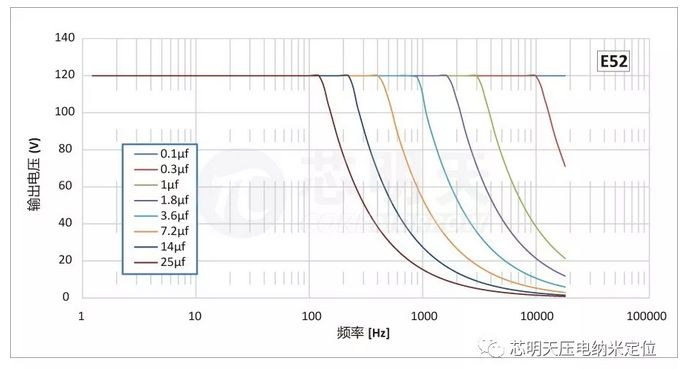

频率负载曲线
E52微点胶阀控制器的技术参数
型号
E52.S1/O1
功能
压电控制器
供电电压
220VAC(198V~242V)
传感器类型
SGS/-
伺服特性
模拟P-I+陷波滤波/-
标称模拟输入范围(V)
0至10
标称输出电压范围(V)
0至120
电流(A)
17
平均电流(mA)
300
平均功率(W)
50
带宽(kHz)
10
工作温度范围(℃)
0至50
过温开风扇(℃)
40±5
过温保护范围(℃)
75±5 (切断压电控制器供电)
过温保护恢复(℃)
60±5
输出过流保护
输出平均电流超过0.3A则过流指示灯亮
阀传感输入连接器
SMB连接器
阀传感输出连接器
SMA连接器
PZT阀连接器
LEMO单芯
SENSOR连接器
LEMO四芯
微点胶阀控制器定制
芯明天公司可根据您的要求定制参数,如外形尺寸、通信接口、点胶速度、点胶量、阶跃时间等。
如果您想定制专用的微点胶阀控制器,欢迎您致电:0451-86268790!或联系微点胶阀行业负责人:仲工18946117944(微信同号)!
