压电纳米定位台是以压电陶瓷作为驱动源,结合柔性铰链机构实现X轴,Z轴,XY轴,XZ轴,XYZ轴精密运动的压电平台。
芯明天压电纳米定位台的驱动形式包含压电陶瓷直驱机构式、放大机构式。1-3维运动,行程范围可达1.1mm,具有体积小、无摩擦、响应速度快等特点,可以选择配置高精度电容、电感、电阻应变计传感器实现纳米级分辨率及定位精度且具有可靠性。压电纳米定位台在精密定位领域中发挥着重要的作用。

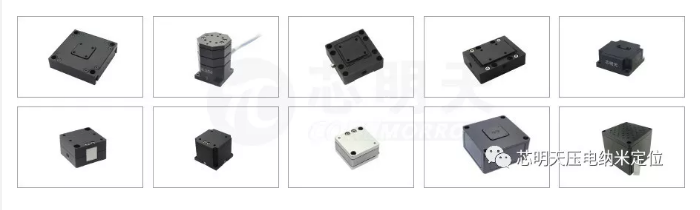

芯明天压电纳米定位台系列产品
压电纳米定位台产品属于高精密仪器,对于安装与使用有着非常严格的要求,以保证其长期使用的可靠性与稳定性。
台体固定连接
a). 固定安装前先清洁安装台面;

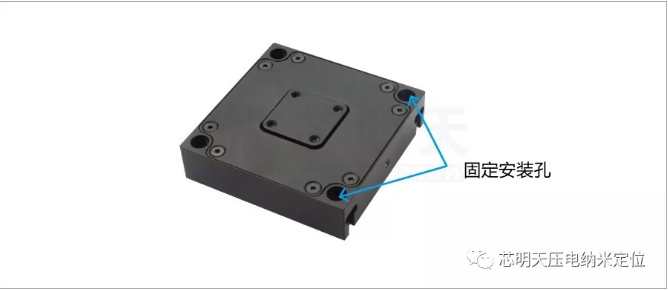

b). 将压电平台固定在安装台面上,对准安装孔对角固定安装,以保证力平衡;
c). 选择合适的螺钉进行固定连接,防止安装不牢造成松动影响测试精度。
连接外部负载

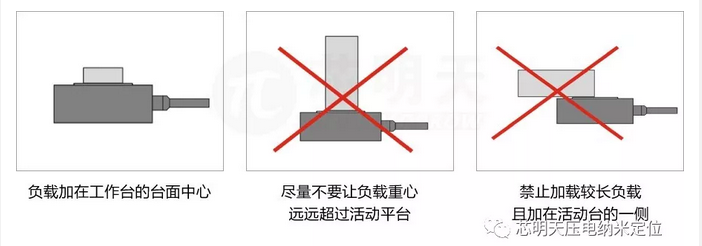

a). 平移台承受的负载需加载在平移台台面中心;

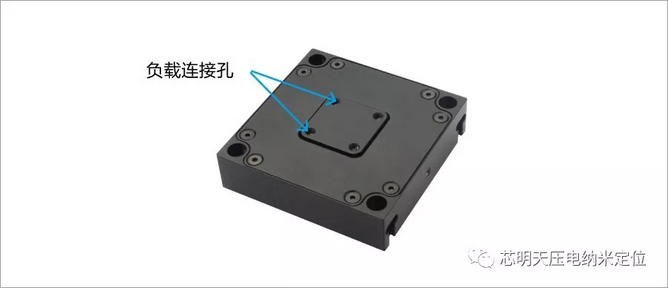

b). 连接负载,要求负载不要超过运动台所能承受的大负载;
c). 出于对压电纳米定位台的保护我们不建议负载过高,如必须采用较高的负载请适当减小负载质量;

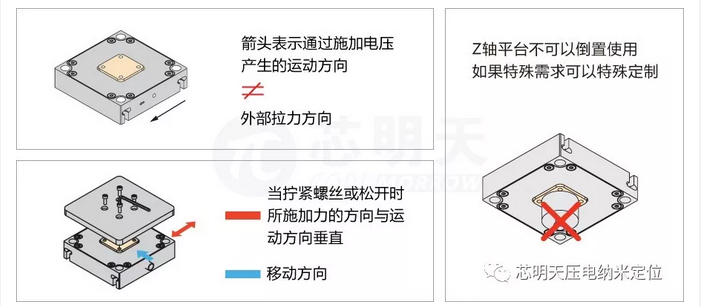

d). 旋拧外部工件到移动面上的时候,要注意避免扭力;
e). 避免运动方向的外力即拉力,以免造成铰链损坏;

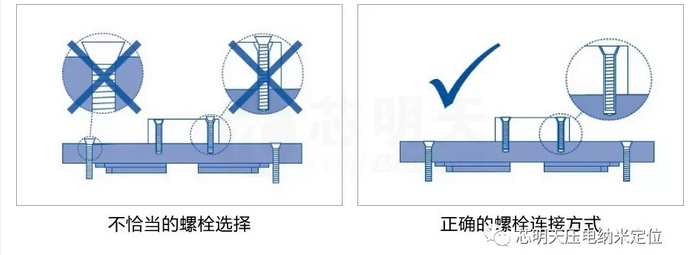

f). 选择适合的螺栓,避免过长或过短影响精度或刮伤产品;
g). Z轴运动压电纳米定位台不可以倒置使用,如有此需求可以特殊定制;
与驱动控制器连接

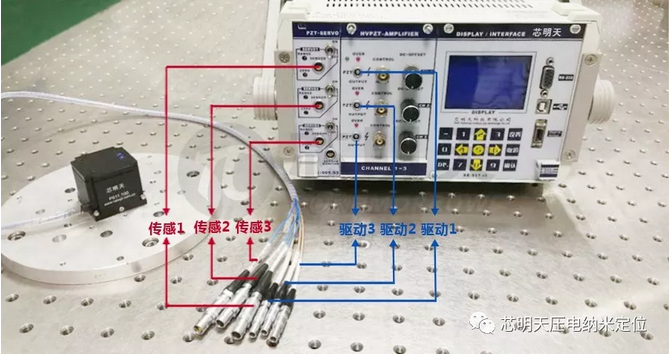

a). 多轴压电平台与控制器连接时确保压电平台的每一轴与控制器对应通道正确连接,避免插错通道。
b). 测试之前,先对控制器置零设置;
c). 根据控制器使用说明在开环状态下模拟操作,再进行闭环操作;
d). 检查无异常现象后,根据要求输入电压值可在压电陶瓷额定电压范围内(0 ~ 120V,不要超过150V)适当增减电压值;
e). 使用完毕请进行电压清零操作。
其他注意事项
a). 避免产品受到磕碰;
b). 工作温度: -20 ~ 80℃;
c). 操作环境:无尘、清洁、无腐蚀性物质存在;
d). 相对湿度:<80%;
e). 长期工作电压在0 ~ 120V 可以极大地延长产品的使用寿命;
f). 请在操作中降低噪音;
