一、引言

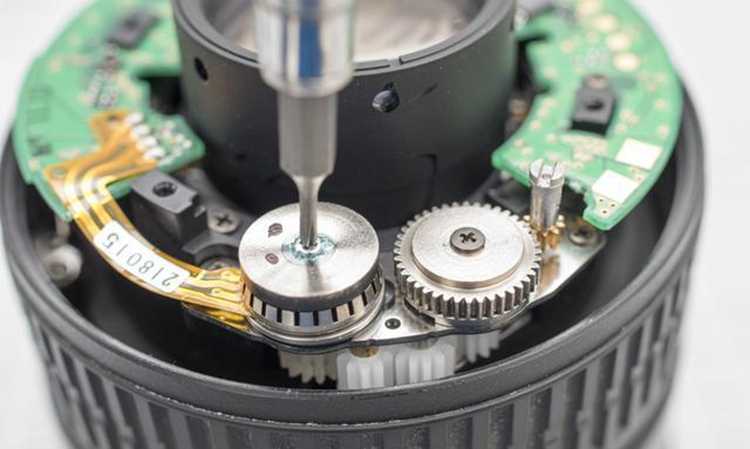

超声波马达作为一种独特的驱动装置,在众多领域有着广泛的应用,如相机镜头的对焦驱动、精密仪器的微小位移控制等。了解其使用的材料、工作原理以及优缺点,对于深入认识这一技术并推动其进一步发展具有重要意义。
二、超声波马达用的材料
1. 压电陶瓷材料
◦ 这是超声波马达中最为关键的材料之一。常见的压电陶瓷有钛酸钡、锆钛酸铅(PZT)等。压电陶瓷具有独特的压电效应,即在施加电场时会发生形变,当电场方向改变时,形变方向也会相应改变。这种特性使得它能够将电能高效地转换为机械能,从而为超声波马达的运转提供动力来源。
◦ 压电陶瓷需要具备高的压电常数,以保证有足够的应变输出。同时,其居里温度要合适,这样在不同的工作温度环境下都能保持稳定的压电性能。例如,在一些高温环境应用的超声波马达中,就需要选用居里温度较高的压电陶瓷材料。
2. 弹性体材料
◦ 通常采用金属或高分子聚合物材料。金属弹性体如不锈钢等,具有较高的强度和良好的弹性恢复能力。它在超声波马达中主要起到支撑和传递振动的作用,确保在压电陶瓷产生振动时,能够将振动有效地传递到与负载相连的部位,实现对负载的驱动。
◦ 高分子聚合物弹性体如橡胶类材料,具有较好的阻尼特性。它可以吸收部分振动能量,减少不必要的振动噪声和能量损耗,并且在一些特殊结构的超声波马达中,能够提供良好的柔性连接和缓冲作用,有助于提高马达的整体性能和可靠性。
3. 摩擦材料
◦ 摩擦材料的选择对于超声波马达的输出性能和寿命至关重要。一般会选用耐磨、摩擦系数稳定的材料。例如,一些特殊的聚合物复合材料或经过特殊处理的金属材料。在超声波马达工作时,通过压电陶瓷的振动使摩擦界面产生相对运动,摩擦材料的性能直接影响到马达的输出扭矩、速度以及运行的平稳性。如果摩擦材料耐磨性差,容易导致摩擦界面磨损加剧,影响马达的使用寿命和性能稳定性。
三、超声波马达的原理

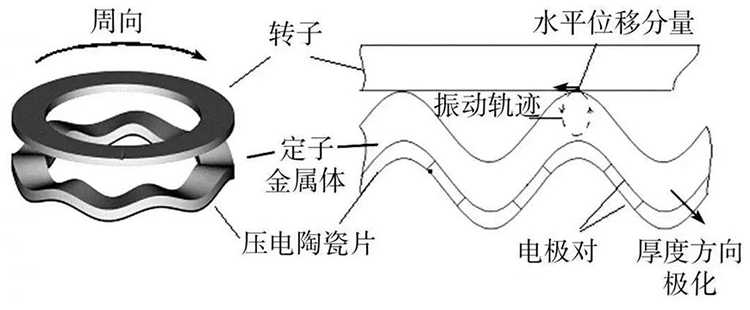

超声波马达是利用压电陶瓷的逆压电效应来工作的。当在压电陶瓷上施加高频交流电压时,压电陶瓷会根据电压的变化产生高频的微小形变振动。这种振动通过弹性体传递到与被驱动部件相接触的摩擦界面。由于振动频率高于人耳听觉上限(通常在 20kHz 以上),所以被称为超声波振动。在摩擦界面处,利用振动产生的摩擦力来推动被驱动部件进行直线运动或旋转运动。例如,在旋转型超声波马达中,通过合理设计压电陶瓷的振动模式和弹性体的结构,使摩擦界面产生周向的摩擦力,从而带动转子旋转;在直线型超声波马达中,则是产生轴向的摩擦力推动滑块等部件进行直线位移。
四、超声波马达的优缺点
1. 优点
◦ 高精度定位:由于其运动是基于微小的超声振动和精确的摩擦控制,能够实现非常高的定位精度,可达亚微米甚至纳米级,适用于对定位精度要求极高的光学仪器、半导体制造设备等领域。

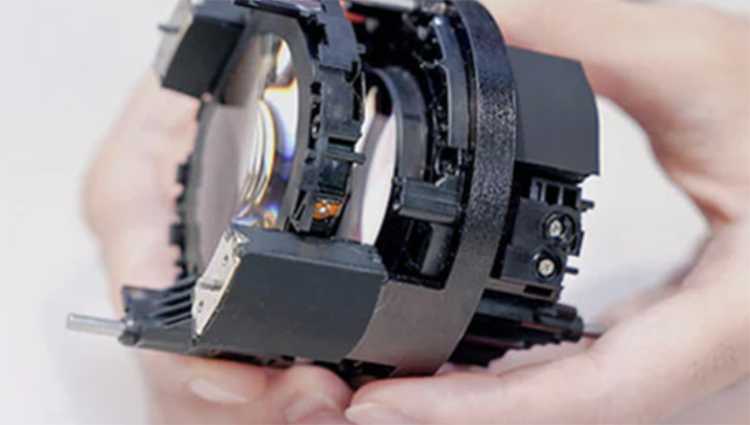

◦ 低转速大扭矩:与传统电磁马达相比,超声波马达在低转速下能够输出较大的扭矩。例如在相机镜头对焦系统中,不需要复杂的减速机构就可以直接驱动镜头进行精准对焦,简化了设备结构。
◦ 无电磁干扰:不依靠电磁感应原理工作,不会产生电磁辐射和电磁干扰,在一些对电磁环境要求严格的场合,如医疗设备、电子显微镜等中具有独特的优势,不会对周围的电子仪器和设备产生不良影响。
◦ 结构简单紧凑:其组成部件相对较少,不需要复杂的电刷、换向器等结构,整体结构较为简单紧凑,有利于设备的小型化设计,节省空间。
2. 缺点
◦ 能量转换效率较低:从电能到机械能的转换过程中,由于压电陶瓷的能量转换效率有限以及摩擦过程中的能量损耗等因素,整体能量转换效率比传统电磁马达低,这意味着在相同的输出功率需求下,需要消耗更多的电能。
◦ 输出功率有限:一般来说,超声波马达的输出功率相对较小,不太适合用于大功率驱动的场合,如大型工业机械的动力驱动等。
◦ 对环境要求较高:其性能受温度、湿度等环境因素影响较大。例如,温度变化可能会导致压电陶瓷的压电性能发生改变,湿度太大可能会影响摩擦材料的摩擦性能和弹性体的性能,从而影响超声波马达的正常运行。
五、结论
超声波马达凭借其独特的材料特性和工作原理,在精密驱动领域有着不可替代的地位。虽然存在一些缺点,但随着材料科学和制造技术的不断进步,相信未来超声波马达在性能提升、成本降低等方面会有更大的突破,其应用范围也将进一步拓展到更多的高新技术产业和新兴领域。
