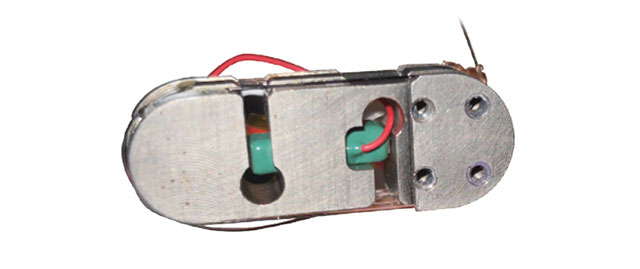

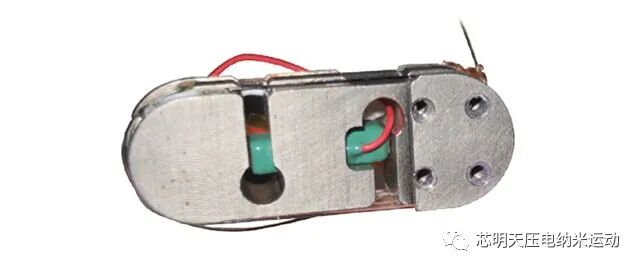

H01.9光纤相位调制器是专为光纤拉伸应用而设计的压电式运动机构,将光纤均匀地缠绕于固定端及移动端间,通过电压连接器将压电陶瓷与控制端进行连接,当对压电陶瓷施加控制电压信号时,由于逆压电效应,陶瓷形变伸长,从而推动移动端移动,加大移动端与固定端的距离,从而拉伸缠绕于外径凹槽内的光纤。同时可提供低温及真空定制版本,以满足不同应用环境需求。
| 产品特点 |
直线拉伸行程达9μm
光纤拉伸长度约18μm
分辨率可达0.1nm
电压0~150V
体积小巧,重量轻
| 应用领域 |
光纤拉伸
光纤传感器
光纤光强、光波长等调节

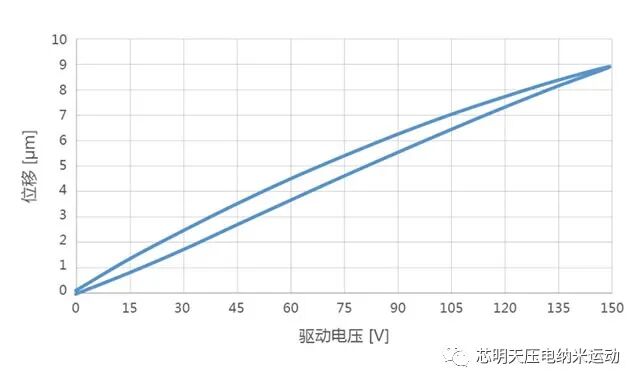

| 电压位移曲线 |
| 技术参数 |
型号:H01.9
运动自由度:X
行程范围:9μm
驱动电压:0~150V
开环分辨率:0.1nm
静电容量:0.18μF
工作温度范围:-20~80℃
材质:钢
重量:14g
外形尺寸:28×10×8mm
出线长:1.5m
传感/电压连接器:LEMO
| 推荐控制器 |

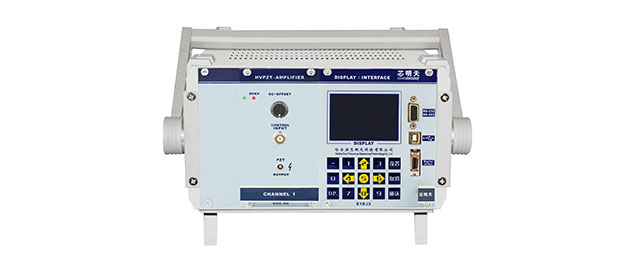

E01.C1
LCD,薄膜按键, 可达625mA
RS-232/RS-422/USB通信
软件可二次开发

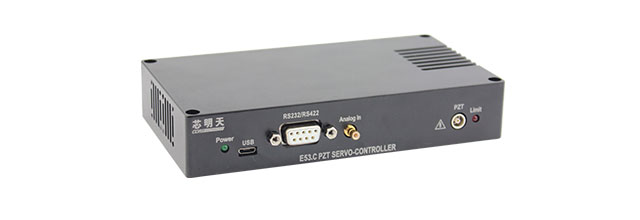

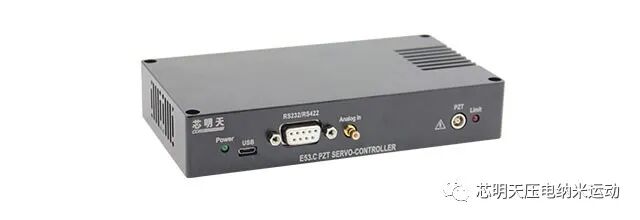

E53.C
小体积,60mA
RS-232/RS-422/USB通信
软件可二次开发
