分析软件：（图形分析软件包）

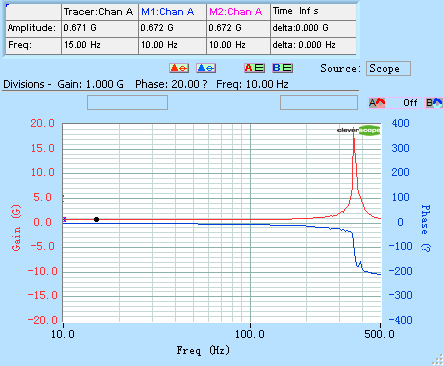

可以实时显示波特图（增益，相位），阻抗图（Z, L，C，ESR），PSRR 特性曲线等

可以存储图片文件及数据文件。

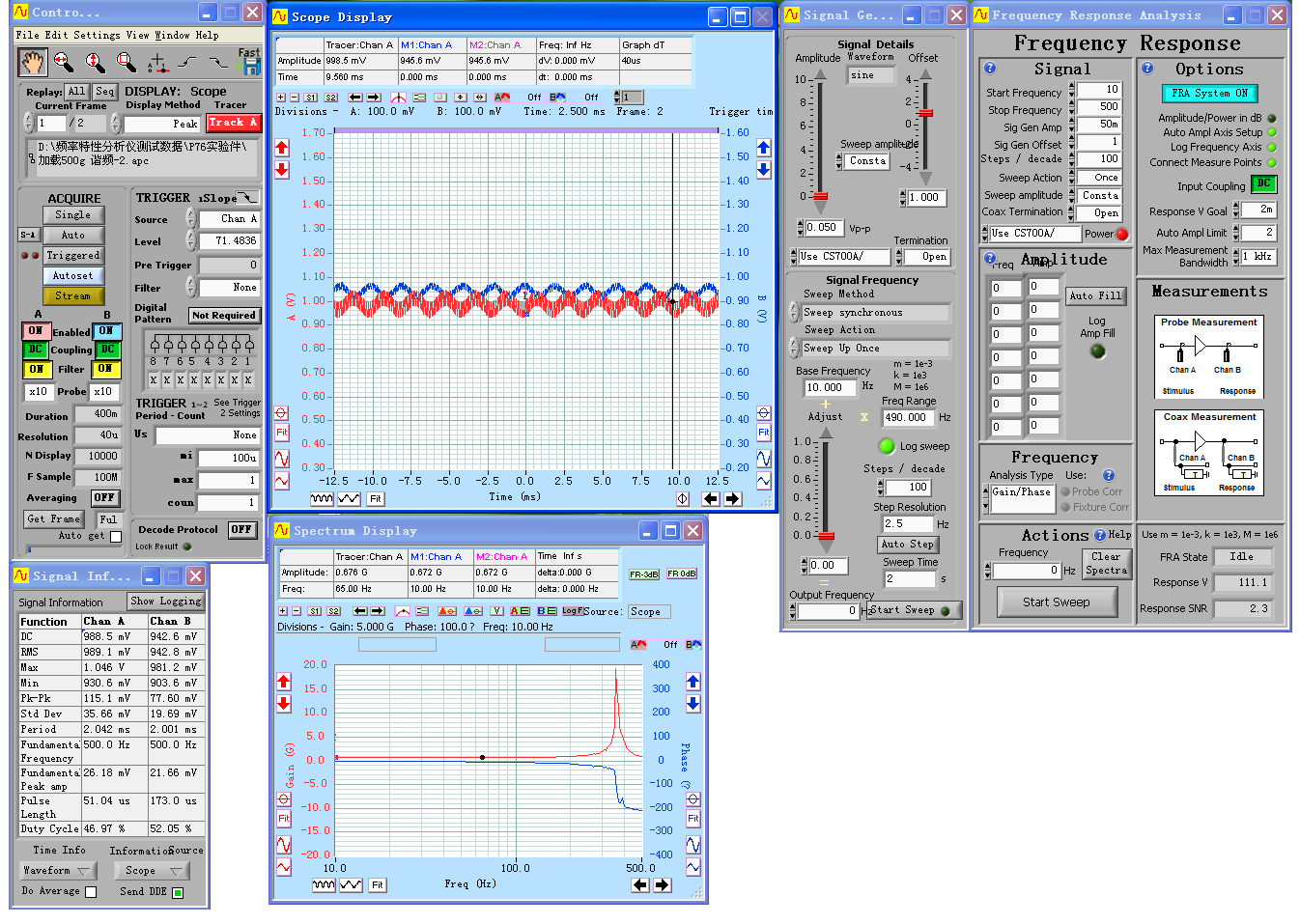

操作界面图：

参数

PC接口：USB2.0 (可以选配以太网接口）
供电电源：6-20V 直流电源， 6W 功率，电源适配器 100-240VAC， 50-60Hz
温度：工作温度 0~40 度， 储藏温度 -20~+60 度
湿度：<90% (0~40度），<60%（>40度）
海拔高度：工作（3000 米），不工作（15000 米）
尺寸大小：高 35mm, 宽 153mm, 深 193mm (含 BNC 接头）
重量：约 1.6Kg

信号源技术参数

（DDS合成，14位DAC，4096点，任意波形发生器）
频率范围：正弦波 0-65MHz
交流振幅：0 ~ 7Vp-p, 1mV 步长
直流偏置：0 ~ ± 3.5V
输出精度：相位噪声 -150dBc/Hz@1KHz 频偏， SFDR -87dBc@10MHz 信号输出
输出阻抗：50 Ω
调制方式：相位，频率（点频，线性扫频，对数扫频），幅度
输出隔离：300Vrms, CAT III

频率响应分析仪标准配置

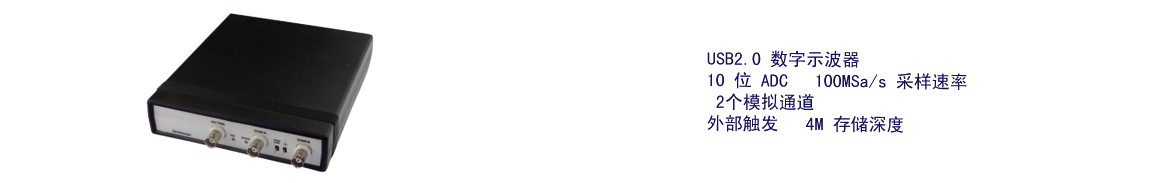

2 模拟通道, 4M 存储深度，分析软件包，2根无源探头，10 位 ADC，USB2.0 接口控制，隔离通道信号发生器。

功率放大器可选升级选件

如下图所示，是可选的功率放大器，50MHz 带宽，36Vpp输出电压，1A 电流。
