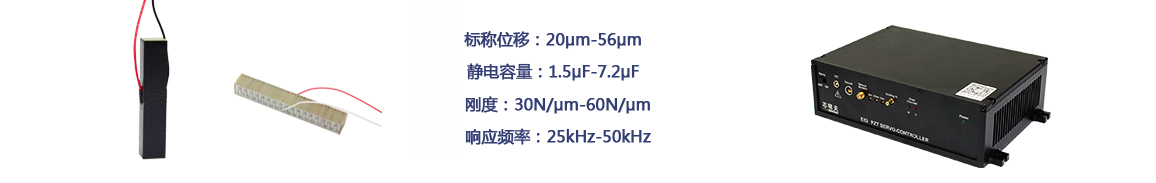

该系列压电陶瓷是专用于驱动压电微点胶阀，标准可选尺寸包括 5×5×20mm、5×5×36mm、7×7×36mm，可针对不同的阀体尺 寸、驱动频率、工作电压等选择不同型号尺寸的压电陶瓷。
| 点胶阀专用压电陶瓷技术参数 | ||||||||
|
型号 |
尺寸 [mm] |
标称位移 ±15%** |
静电容量 ±20% |
刚度 [N/μm] ±10% |
空载谐振频率 |
推力 |
驱动电压 [V] |
安装注意事项 |
|
DJF520 |
5*5*20 |
20 |
1.5 |
60 |
50 |
1600 |
150 |
 |
|
DJF536 |
5*5*36 |
40 |
3.6 |
30 |
25 |
1600 |
150 |
|
|
DJF73601 |
7*7*36 |
38 |
7.2 |
49 |
35 |
1960 |
120 |
|
|
DJF73602 |
7*7*36 |
56 |
5.8 |
36 |
33 |
2060 |
150 |
|
|
DJF73603 |
7*7*36 |
40 |
7.2 |
60 |
25 |
3500 |
150 |
|
注：安装预紧力一般不超过出力的 20%，可根据工作频率适当调整。

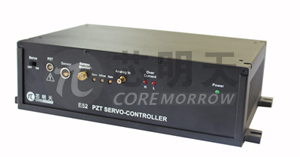

E52 系列压电控制器是专为驱动压电微点胶阀而自主研发的 模拟控制型压电喷射阀控制器。
E52 压电微点胶阀控制器驱动 10μF 负载时，阶跃时间仅 50μs。单次点胶时间约 40μs。
| 压电微点胶阀控制器技术参数 | |
|
|
|
|
型号 |
E52 |
|
功能 |
压电控制器 |
|
供电电压 |
220VAC（198V～242V） |
|
标称模拟输入范围（V） |
0至10V |
|
放大器带宽（kHz） |
10 |
|
工作温度范围（℃） |
0至50 |
|
输出过流保护 |
输出平均电流超过0.3A则过流指示灯亮 |
|
控制输入连接器 |
SMB连接器 |
|
传感输出连接器 |
SMA连接器 |
|
PZT连接器 |
LEMO单芯 |
|
SENSOR连接器 |
LEMO四芯 |
| 叠堆压电陶瓷安装注意事项 | ||
|
只能承受轴向力 |
请将力作用于整个表面 |
为避免短路，请勿在上下表面直接加金 |
|
叠堆压电陶瓷对拉力非常敏感 |
环氧树脂胶适用于压电陶瓷与其他 |
|
 |
压电陶瓷不能承受剪切力、侧向力以及扭转力，加载于陶瓷移动端的力尽作用于陶瓷运动方向的中心，压电陶瓷的四周尽量保持不受夹持力。
压电陶瓷不能承受点受力，在安装使用过程中尽量避免边缘的挤压造成陶瓷的损坏。
|
|
产品特点
1.不能超出参数表给定电压范围使用。
2.请勿刮除叠堆陶瓷侧面涂层。
3.无预紧叠堆陶瓷不能承受拉力，推荐加载预紧力，大小为出力的十分之一。
4.叠堆陶瓷所在的环境应该保持干燥。
5.温度变化或负载变化会引起陶瓷内部充电，在使用陶瓷前，建议用几百欧姆电阻对陶瓷进行放电。
6.防止叠堆陶瓷表面接触导电或者腐蚀性物质，可用异丙醇清理表面，避免高温下接触异丙醇及过度的超声清洗。
7.红色引线接电源的正极。未引线的压电陶瓷片靠近圆点侧电极面为正极。
8.避免用力拉扯引线，操作时不要以提拉的方式移动陶瓷。
9.不要用手直接接触陶瓷树脂，以免降低陶瓷稳定性。
10.如果使用胶水固定陶瓷，请确保陶瓷与粘接面之间的胶水非常的薄，轻轻按压使之固定。
|
|
|
|
|
|
