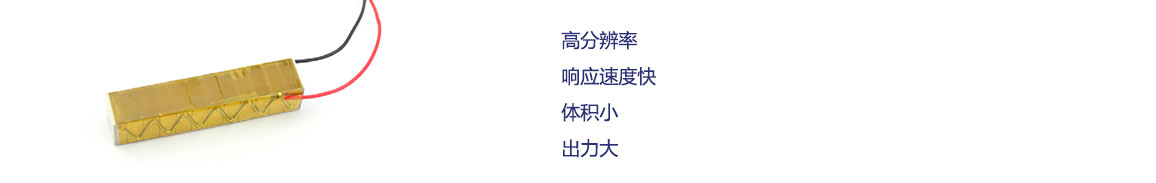

压电陶瓷叠堆具有压电效应，因其具有高分辨率、响应速度快、体积小、出力大等优点，得到非常广泛的应用，如科学实验、工业应用等。
| 技术参数 | |||||||||
|
产品型号 |
驱动电压 [V] |
产品尺寸 [mm] |
电容 [µF±15%] |
空载谐振频率 [kHz] |
位移 [µm±15%] |
出力 [N] |
刚度 [N/μm]±20% |
移动端 |
资料下载 |
|
MTP75/3×3/10 |
75 |
3.0×3.0×10.0 |
1.00 |
140 |
8.0 |
360 |
45 |
半球 |
|
|
MTP75/3×3/18.8 |
75 |
3.0×3.0×18.8 |
2.25 |
65 |
18.0 |
360 |
20 |
平面 |
|
|
MTP75/3×3/20 |
75 |
3.0×3.0×20.0 |
2.25 |
65 |
18.0 |
360 |
20 |
半球 |
|
|
MTP75/3×3/31 |
75 |
3.0×3.0×31.0 |
3.75 |
40 |
30.0 |
360 |
12 |
平面 |
 |
|
MTP75/3×3/32.2 |
75 |
3.0×3.0×32.2 |
3.75 |
40 |
30.0 |
360 |
12 |
半球 |
|
|
MTP75/5×5/10.5 |
75 |
5.0×5.0×10.5 |
4.2 |
115 |
11.2 |
1000 |
89.29 |
平面 |
|
|
MTP75/5×5/12.6 |
75 |
5.0×5.0×12.6 |
4.2 |
115 |
11.2 |
1000 |
89.29 |
半球 |
|
|
MTP75/5×5/18 |
75 |
5.0×5.0×18.0 |
7.3 |
65 |
19.6 |
1000 |
51.02 |
平面 |
|
|
MTP75/5×5/20.1 |
75 |
5.0×5.0×20.1 |
7.3 |
65 |
19.6 |
1000 |
51.02 |
半球 |
|
|
MTP75/5×5/23 |
75 |
5.0×5.0×23.0 |
9.4 |
55 |
25.2 |
1000 |
39.68 |
平面 |
|
|
MTP75/5×5/25.1 |
75 |
5.0×5.0×25.1 |
9.4 |
55 |
25.2 |
1000 |
39.68 |
半球 |
|
|
MTP75/5×5/39.8 |
75 |
5.0×5.0×39.8 |
16.5 |
30 |
44.8 |
1000 |
22.32 |
平面 |
|
|
MTP75/5×5/41.9 |
75 |
5.0×5.0×41.9 |
16.5 |
30 |
44.8 |
1000 |
22.32 |
半球 |
|
|
MTP100/2×2/11.5 |
100 |
2.0×2.0×11.5 |
0.24 |
115 |
9.5 |
160 |
16.84 |
半球 |
|
|
MTP100/3×3/10.9 |
100 |
3.0×3.0×10.9 |
0.62 |
115 |
10.5 |
360 |
34.29 |
平面 |
|
|
MTP100/3×3/12 |
100 |
3.0×3.0×12.0 |
0.62 |
115 |
10.5 |
360 |
34.29 |
半球 |
|
|
MTP100/3×3/20.9 |
100 |
3.0×3.0×20.9 |
1.25 |
60 |
21.0 |
360 |
17.14 |
平面 |
|
|
MTP100/3×3/22.1 |
100 |
3.0×3.0×22.1 |
1.25 |
60 |
21.0 |
360 |
17.14 |
半球 |
|
|
MTP100/3×3/31 |
100 |
3.0×3.0×31.0 |
1.85 |
40 |
31.5 |
360 |
11.43 |
平面 |
|
|
MTP100/3×3/32.2 |
100 |
3.0×3.0×32.2 |
1.85 |
40 |
31.5 |
360 |
11.43 |
半球 |
|
|
MTP150/2×2/10.9 |
150 |
2.0×2.0×10.9 |
0.11 |
115 |
9.5 |
160 |
16.84 |
平面 |
|
|
MTP150/2×2/11.5 |
150 |
2.0×2.0×11.5 |
0.11 |
115 |
9.5 |
160 |
16.84 |
半球 |
|
|
MTP150/2.5×2.5/5.2 |
150 |
2.5×2.5×5.2 |
0.1 |
250 |
5.2 |
250 |
48.08 |
平面 |
|
|
MTP150/2.5×2.5/10 |
150 |
2.5×2.5×10.0 |
0.175 |
130 |
9.2 |
250 |
27.17 |
平面 |
|
|
MTP150/2.5×2.5/6.1 |
150 |
2.5×2.5×6.1 |
0.1 |
250 |
5.2 |
250 |
48.08 |
半球 |
|
|
MTP150/2.5×2.5/11 |
150 |
2.5×2.5×11.0 |
0.175 |
125 |
9.2 |
250 |
27.17 |
半球 |
|
|
MTP150/3×3/9 |
150 |
3.0×3.0×9.0 |
0.25 |
140 |
8.8 |
360 |
40.91 |
平面 |
|
|
MTP150/3×3/10 |
150 |
3.0×3.0×10.0 |
0.25 |
140 |
8.8 |
360 |
40.91 |
半球 |
|
|
MTP150/3×3/18.8 |
150 |
3.0×3.0×18.8 |
0.55 |
65 |
19.8 |
360 |
18.18 |
平面 |
|
|
MTP150/3×3/20 |
150 |
3.0×3.0×20.0 |
0.55 |
65 |
19.8 |
360 |
18.18 |
半球 |
|
|
MTP150/3×3/31 |
150 |
3.0×3.0×31.0 |
0.93 |
40 |
33.0 |
360 |
10.91 |
平面 |
|
|
MTP150/3×3/32.2 |
150 |
3.0×3.0×32.2 |
0.93 |
40 |
33.0 |
360 |
10.91 |
半球 |
|
|
MTP150/5×5/9 |
150 |
5.0×5.0×9 |
0.75 |
140 |
9.5 |
1000 |
105.26 |
平面 |
|
|
MTP150/5×5/11 |
150 |
5.0×5.0×11.0 |
0.75 |
140 |
9.5 |
1000 |
105.26 |
半球 |
|
|
MTP150/5×5/18 |
150 |
5.0×5.0×18.0 |
1.65 |
70 |
20 |
1000 |
75 |
平面 |
|
|
MTP150/5×5/20.1 |
150 |
5.0×5.0×20.1 |
1.6 |
70 |
20.0 |
1000 |
50 |
半球 |
|
|
MTP150/5×5/36 |
150 |
5.0×5.0×36.0 |
3.2 |
34 |
40.0 |
1000 |
25 |
平面 |
|
|
MTP150/5×5/38.1 |
150 |
5.0×5.0×38.1 |
3.2 |
34 |
40.0 |
1000 |
25 |
半球 |
|
|
MTP150/5×5/50 |
150 |
5.0×5.0×50.0 |
4.5 |
25 |
55.0 |
1000 |
18.18 |
平面 |
|
|
MTP150/5×5/52.2 |
150 |
5.0×5.0×52 |
4.5 |
25 |
55.0 |
1000 |
18.18 |
半球 |
|
|
MTP150/7×7/9 |
150 |
7.0×7.0×9.0 |
1.4 |
130 |
8.5 |
1960 |
230.59 |
平面 |
|
|
MTP150/7×7/12 |
150 |
7.0×7.0×12.0 |
1.4 |
130 |
8.5 |
1960 |
230.59 |
半球 |
|
|
MTP150/7×7/18 |
150 |
7.0×7.0×18.0 |
3.0 |
70 |
19.0 |
1960 |
103.16 |
平面 |
|
|
MTP150/7×7/21.1 |
150 |
7.0×7.0×21.1 |
3.0 |
70 |
19.0 |
1960 |
103.16 |
半球 |
|
|
MTP150/7×7/36 |
150 |
7.0×7.0×36.0 |
6.0 |
35 |
38.0 |
1960 |
51.58 |
平面 |
|
|
MTP150/7×7/39.1 |
150 |
7.0×7.0×39.1 |
6.0 |
35 |
38.0 |
1960 |
51.58 |
半球 |
|
|
MTP150/7×7/45 |
150 |
7.0×7.0×45.0 |
9.0 |
27 |
50.0 |
1960 |
39.2 |
平面 |
|
|
MTP150/7×7/48.1 |
150 |
7.0×7.0×48.1 |
9.0 |
27 |
50.0 |
1960 |
39.2 |
半球 |
|
|
MTP150/7×7/90 |
150 |
7.0×7.0×90.0 |
16.0 |
14 |
100.0 |
1960 |
19.6 |
平面 |
|
|
MTP150/7×7/93.5 |
150 |
7.0×7.0×93.5 |
16.0 |
14 |
100.0 |
1960 |
19.6 |
半球 |
|
|
MTP150/10×10/18 |
150 |
10.0×10.0×18.0 |
6.0 |
65 |
20.0 |
4000 |
200 |
平面 |
|
|
MTP150/10×10/22.6 |
150 |
10.0×10.0×22.6 |
6.0 |
65 |
20.0 |
4000 |
200 |
半球 |
|
|
MTP150/10×10/36 |
150 |
10.0×10.0×36.0 |
13.0 |
34 |
40.0 |
4000 |
100 |
平面 |
|
|
MTP150/10×10/40.7 |
150 |
10.0×10.0×40.7 |
13.0 |
34 |
40.0 |
4000 |
100 |
半球 |
|
|
MTP150/10×10/45 |
150 |
10.0×10.0×45.0 |
15.0 |
15 |
50.0 |
4000 |
80 |
平面 |
|
|
MTP150/10×10/49.7 |
150 |
10.0×10.0×49.7 |
15.0 |
27 |
50.0 |
4000 |
80 |
半球 |
|
|
|
| 叠堆压电陶瓷安装注意事项 | ||
|
只能承受轴向力 |
请将力作用于整个表面 |
为避免短路，请勿在上下表面直接加金 |
|
叠堆压电陶瓷对拉力非常敏感 |
环氧树脂胶适用于压电陶瓷与其他 |
|
 |
压电陶瓷不能承受剪切力、侧向力以及扭转力，加载于陶瓷移动端的力尽作用于陶瓷运动方向的中心，压电陶瓷的四周尽量保持不受夹持力。
压电陶瓷不能承受点受力，在安装使用过程中尽量避免边缘的挤压造成陶瓷的损坏。
|
|
产品特点
1.不能超出参数表给定电压范围使用。
2.请勿刮除叠堆陶瓷侧面涂层。
3.无预紧叠堆陶瓷不能承受拉力，推荐加载预紧力，大小为出力的十分之一。
4.叠堆陶瓷所在的环境应该保持干燥。
5.温度变化或负载变化会引起陶瓷内部充电，在使用陶瓷前，建议用几百欧姆电阻对陶瓷进行放电。
6.防止叠堆陶瓷表面接触导电或者腐蚀性物质，可用异丙醇清理表面，避免高温下接触异丙醇及过度的超声清洗。
7.红色引线接电源的正极。未引线的压电陶瓷片靠近圆点侧电极面为正极。
8.避免用力拉扯引线，操作时不要以提拉的方式移动陶瓷。
9.不要用手直接接触陶瓷树脂，以免降低陶瓷稳定性。
10.如果使用胶水固定陶瓷，请确保陶瓷与粘接面之间的胶水非常的薄，轻轻按压使之固定。
|
|
|
|
|
|
