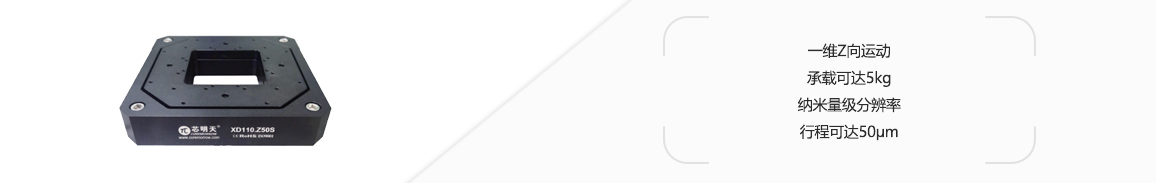

XD110.Z50系列高分辨率压电纳米定位台是一维Z向运动的压电平台,可实现50μm位移。它的中心具有方形通孔,适用于样品显微成像应用。


产品特点


 一维Z向运动

 承载可达5kg

 纳米量级分辨率

 行程可达50μm





    技术参数

型号

XD110.Z50S

XD110.Z50K

单位

运动自由度

Z

Z

驱动控制

1 路驱动 1 路传感

1 路驱动

标称行程范围(0 ~120 V)

40

40

µm±10%

行程范围(0~150V)

50

50

µm±10%

传感器

SGS

-

分辨率

2

0.5

nm

闭环线性度

0.27

-

%F.S.

闭环重复定位精度

0.023

-

%F.S.

空载谐振频率

370

370

Hz±20%

带载谐振频率@5kg

100

100

Hz±20%

承载能力

水平安装

5

5

kg

立式安装 0.1 0.1
倒置安装 0.5 0.5
  阶跃时间
60@5kg
10 ms±20%

静电容量

5.6

5.6

μF±20%

材料

钢、铝

钢、铝

重量

1.1

1.1

kg±5%


安装方向 水平安装
立式安装
倒置安装
释义
    将PZT平台放置安装,运动面位于PZT

平台的上方,运动面与水平面平行

PS:参数表中承载能力默认方向

    将PZT平台立式放置安装,运动面与重力方向平行

PS:存在多种立式安装方式,技术参数对应最低承载

    将PZT平台水平放置,但运动面位于定位台的下方

示意图


备注

当安装方式选择为立式安装时,需注意出线口

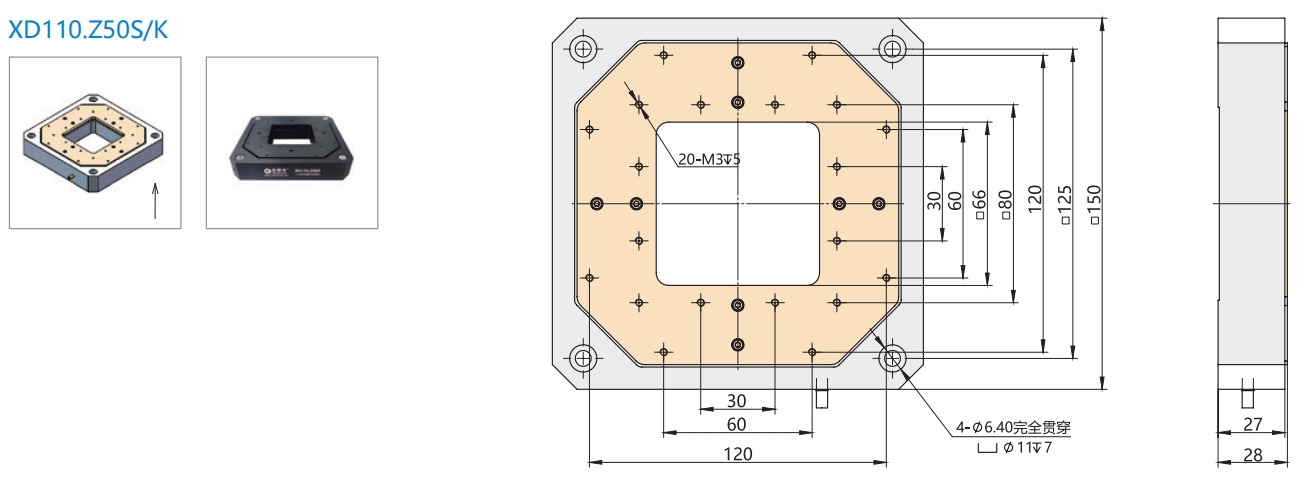

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual
