XD108系列高分辨率压电纳米定位台当前位置:产品首页 >> 一维中空式压电扫描台>>XD108系列高分辨率压电纳米定位台
XD108系列压电扫描台
  • 产品介绍
  • 意见反馈

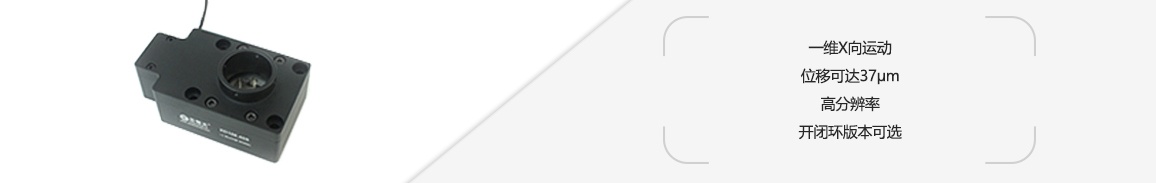

XD108系列高分辨率压电纳米定位台为客户定制版压电扫描台,其可实现一维X向运动,有30μm和37μm两种行程可选。平台内部采用无摩擦柔性铰链导向机构,一体化的结构设计。内置高性能压电陶瓷,可实现最大37μm位移。


产品特点


一维X向运动

位移可达37μm

高分辨率

开闭环版本可选






典型应用


光学移相

纳米定位

生物技术

质量保证测试

微加工/精密控制





    技术参数

型号

XD108.30S

XD108.30K

XD108.40S

XD108.40K

单位

运动自由度

X

X

驱动控制

1 路驱动 1 路传感

1 路驱动 1 路传感

标称行程范围(0 ~120 V)

24

30

µm±10%

Max.行程范围(0~150V)

30

37

µm±10%

传感器

SGS/-

SGS/-

分辨率

1/0.3

2/0.4

nm

闭环线性度

0.302/-

0.03/-

%F.S.

闭环重复定位精度

0.021/-

0.01/-

%F.S.

空载谐振频率

3300

2200

Hz±20%

带载谐振频率

1200@17kg

1000@74g

Hz±20%

承载能力

水平安装

0.1

0.1

kg

立式安装 0.03 0.02
倒置安装 0.1 0.1
  阶跃时间
5@17g/1
5@74g/1
ms±20%

静电容量

2.5

3.6

μF±20%

材料

钢、铝

钢、铝

重量

600

620

g±5%


安装方向 水平安装
立式安装
倒置安装
释义
    将PZT平台放置安装,运动面位于PZT

平台的上方,运动面与水平面平行

PS:参数表中承载能力默认方向

    将PZT平台立式放置安装,运动面与重力方向平行

PS:存在多种立式安装方式,技术参数对应最低承载

    将PZT平台水平放置,但运动面位于定位台的下方

示意图


备注

当安装方式选择为立式安装时,需注意出线口

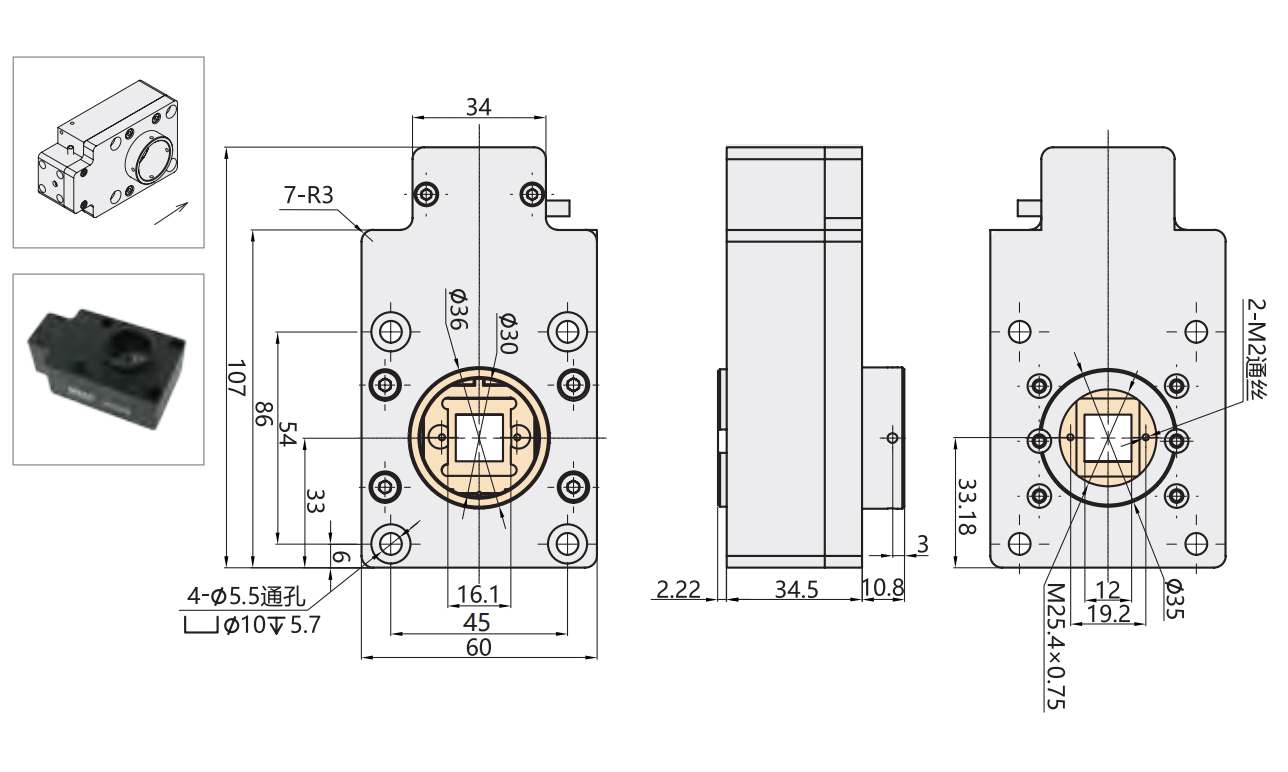

    尺寸图 (点击图片可放大查看)
    点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF

Step

参数表/Specs Sheet
使用说明书/Manual
