P78A.Z200系列大负载压电纳米定位台当前位置:产品首页 >> 一维中空式压电扫描台>>P78A.Z200系列大负载压电纳米定位台
 P78A.Z200系列压电扫描台
  • 产品介绍
  • 意见反馈

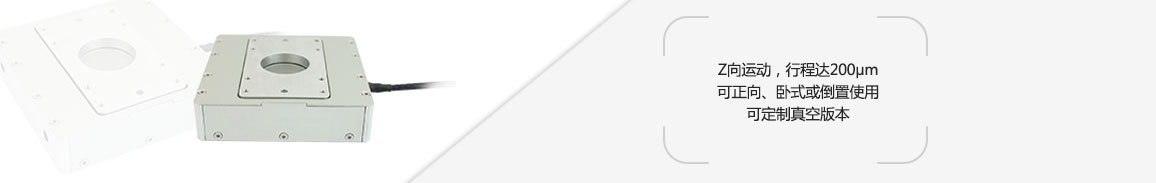

P78A.Z200系列大负载压电纳米定位台是一维Z向运动的纳米定位台,它的行程可达200μm,中心具有φ25mm通孔,适用于透射光应用。


产品特点


 Z向运动,行程达200μm

 可正向、卧式或倒置使用

 可定制真空版本

产品应用


 表面检测

 显微成像统结构搭建

 干涉

 半导体加工与测试

 真空环境




    技术参数

型号

P78A.Z200S

P78A.Z200K

单位

运动自由度

Z

Z



传感器

SGS

-



驱动控制

1路驱动,1路传感

1路驱动



标称行程范围(0~120V)

160

160

μm±10%

Max.行程范围(0~150V)

200

200

μm±10%

/开环分辨率

10

3

nm

线性度

0.2

-

%F.S.

重复定位精度

0.15

-

%F.S.

承载能力

水平安装 0.2

0.2

kg

立式安装 0.02 0.02
倒置安装 2 2

重量

260

260

g±5%

静电容量

28.8

28.8

μF±20%

铝合金、不锈钢

铝合金、不锈钢


安装方向 水平安装
立式安装
倒置安装
释义
    将PZT平台放置安装,运动面位于PZT

平台的上方,运动面与水平面平行

PS:参数表中承载能力默认方向

    将PZT平台立式放置安装,运动面与重力方向平行

PS:存在多种立式安装方式,技术参数对应最低承载

    将PZT平台水平放置,但运动面位于定位台的下方

示意图


备注

当安装方式选择为立式安装时,需注意出线口

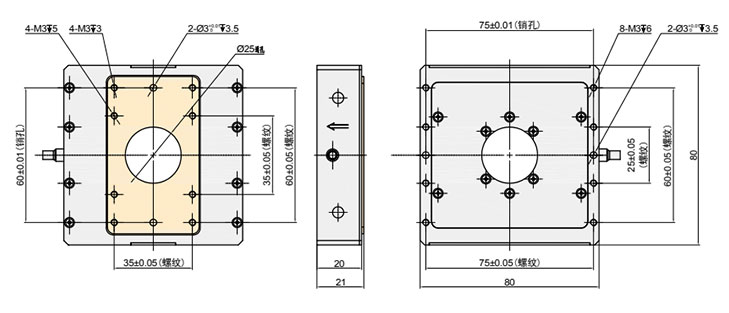

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual
