H81A.XYZ20S/K 压电宏微复合平台当前位置:产品首页 >> 压电宏微复合台>>H81A.XYZ20S/K 压电宏微复合平台
压电宏微复合平台
  • 产品介绍
  • 意见反馈

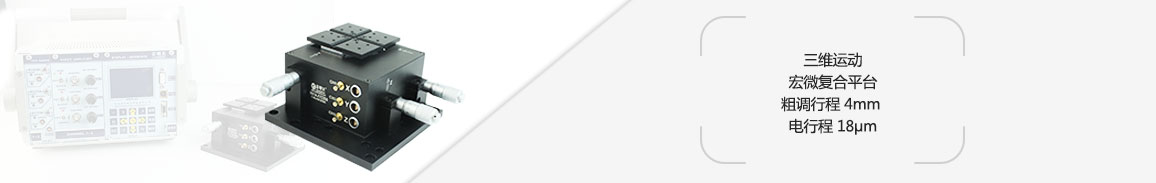

产品特点


维运动

宏微复合平台

粗调行程 4mm

压电行程 18μm

配备传感器




    技术参数

型号

尾缀S-闭环

尾缀K-开环

H81A.XYZ20S

H81A.XYZ20K

单位

运动自由度

X、Y、Z

X、Y、Z

宏动部分 - 千分尺

粗调行程范围

4

4

mm±10%

粗调精度

500

500

μm/转±10%

微动部分 - 压电

标称行程范围(0~150V)

18

18

μm±20%

传感器类型

SGS

-


闭 / 开环分辨率

1

0.2

nm

闭环线性度

0.3

-

%F.S.

闭环重复定位精度

0.2

-

%F.S.

承载能力

1

1

kg

静电容量

1.8

1.8

μF/轴±20%

材质

钢、铝

钢、铝


重量

1(不含线)

1(不含线)

kg±5%

驱动控制

3 路驱动,3 路传感

3 路驱动

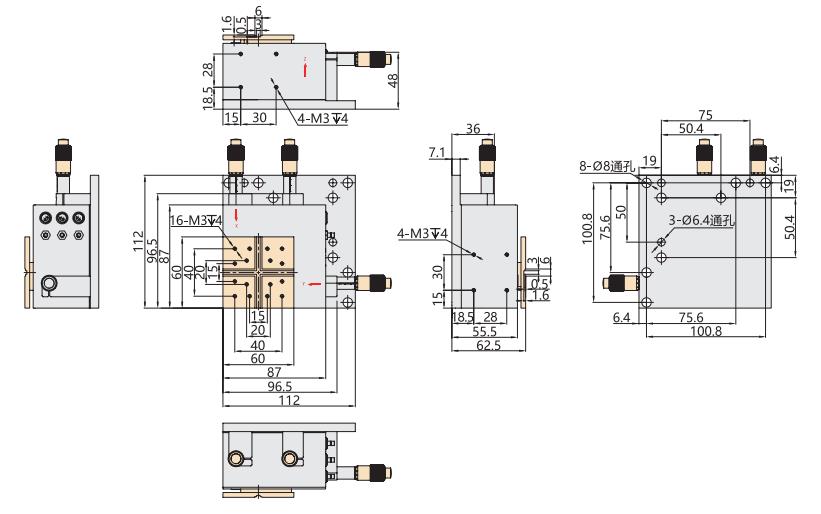

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual
