EH300/EH301 智能能量收集模块当前位置:产品首页 >> MFC压电纤维复合材料>>EH300/EH301 智能能量收集模块
  • 产品介绍
  • 意见反馈

EH300/EH301 系列能量收集模块可接受来自多种电能源的能量,并将此能量存储在传统的 3.3V 和 5.0V 电路和系统中。 EH300/EH301 系列模块完全自供电,始终处于激活模式。它们适用于低功耗间歇占空比采样数据或基于状态的监控 / 极限寿命应用。

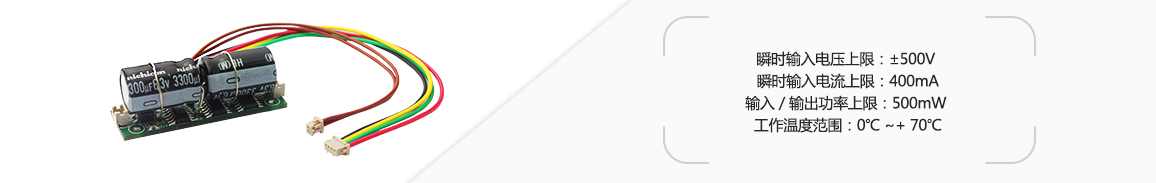

产品特点


 瞬时输入电压上限:±500V

 瞬时输入电流上限:400mA

 输入 / 输出功率上限:500mW

 工作温度范围:0℃ ~+ 70℃

 最大平均工作温度:50℃

 存储温度:-40~+85℃

 湿度:可达 90%(不结露)

 输入下限:0.0V / 1nA

 内部电压钳位:7.0V / 10mA

 输出电流上限:1A

 尺寸:14×50×18mm

 重量:约 14g

    技术参数

型号

EH300

EH300A

EH301

EH301A

单位

输出低电平 VL

1.8

3.1

V

输出高电平VH

3.6

5.2

V

充电输入Vin

4.0/200

6.0/300

V@nA

下限

功率消耗PD

0.4/0.8

1/2

0.9/1.8

1.5/3

μW

典型/上限

有效能量输出 E

4.6

30

3.9

55

mJ

1个周期

输出接通时间额定值t×I

68/25

75/150

80/25

885/150

msec@mA

1个周期

VP输出阻抗 RVP

0.15(VP = 3.5V)

0.1(VP = 5V)

VR输出灌电流IRsink

2.5(VP=3.5V,VR=3.5V)

5(VP = 5V,VR= 5V)

mA

VR输出拉电流 IRsource

-1.0(VP = 3.5V,VR= 0V)

-2(VP = 5V,VR= 0V)

mA

输出负载Rload

3.5

5

Ω,下限

Iout=1A

输出电流Iout

1(Rload=3.5Ω)

1(Rload=5Ω)

A,上限

测试环境

T= 25℃,未定义的

 VIN = 4.0V

TA = 25℃,未定义的

 VIN = 6.0V


产品应用


 传感器接口电路

 传感器偏置电路

 电容和电荷积分电路

 生化探针接口

 信号调节

 便携式仪器
