使用压电陶瓷纤维作为致动棒来生产复合材料。纤维压电复合材料由环氧树脂浸润纤维束，再沿垂直纤维方向切割成块状。这种已经获得的方法也叫作排列&填充。规则纤维分布是指以固定的间隔来排列纤维。
产品特性
|
|
|
|
|
|
|
|
|
|
使用压电陶瓷纤维作为致动棒来生产纤维复合材料。与切割&填充方法相比，PZT纤维复合材料是成本效益的替代品。
压电纤维复合材料是由环氧树脂浸润纤维束，再沿垂直纤维方向切割成块状。这种方法叫做排列&填充。

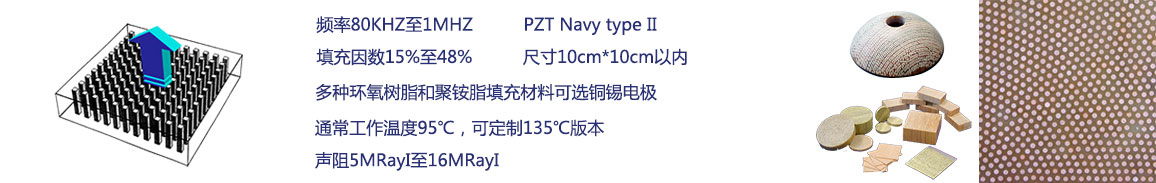

规则像素分布可通过以固定的间距来排列800um直径的陶瓷纤维。这可以产生约15%至48%的填充因数。
纤维规则型复合材料是专为SONAR及其他水下超声应用而设计。改进的真空沉积方法允许具有典型厚度为2.5μm的低阻抗铜闪光锡层，用于高耐久性和改善的可焊性。
规则纤维复合材料一般超声应用
|
|
|
|
|
由于排列&填充生产方法，原材料纤维复合材料通常为块状，长达10cm，横向为目标元素尺寸。它也可以机械加工为多种形状及形式，此外，可切割带有预期谐振频率的原材料纤维块。
它包括用于宽带超声波接收机应用的的凹或凸形轮廓。
排列&填充生产方法易于规模化量产，供货周期时间短，是与通常的切割&填充型相比主要的优势，是对于低频应用。
可提供各种标准的环氧树脂和聚氨酯系统作为纤维复合的填充材料，通常称为填充剂。不同的、可选的填充材料的工作范围可在95℃至130℃之间。
性能与选项
| 谐振频率80KHZ至1MHZ | ||||
|
频率 |
像素大小 |
填充因数 |
尺寸 mm2 |
周期 |
|
80kHz -1MHz |
800um |
15% |
max. 100 x 100 |
待定 |
|
80kHz -1MHz |
800um |
25% |
max. 100 x 100 |
6-8周 |
|
80kHz -1MHz |
800um |
48% |
max. 100 x 100 |
6-8周 |
频率公差: 一般±10%，定制可达±5%
| 填充因数:15%至48% | ||
|
填充因数 |
频率 |
周期 |
|
15% |
80kHz to 1MHz |
待定 |
|
25% |
80kHz to 1MHz |
6-8周 |
|
48% |
80kHz to 1MHz |
6-8周 |
|
Other |
80kHz to 1MHz |
待定 |
| PZT材料 PZT Navy Type II, VI | |||
|
PZT材料 |
介电常数 |
频率 |
周期 |
|
PZT Navy Type II, 5A |
1850 |
40kHz to 10MHz |
6-8周 |
|
PZT Navy Type VI, 5H |
3850 |
40kHz to 10 MHz |
6-8周 |
| 声抗 5 MRayl至16 MRayl | |
|
一般填充因数 |
声抗MRayl |
|
15% |
5.1 MRayl |
|
25% |
8.5 MRayl |
|
48% |
16 MRayl |
电极：铜锡（带有锡闪光层铜）
| 尺寸100mm*100mm，各种圆形直径 | ||
|
尺寸 |
频率 |
周期 |
|
100mm by 100mm |
80kHz to 1MHz |
6-8周 |
机械公差
< 6mm ± 0.1mm
< 30mm ± 0.2mm
> 30mm ± 0.3mm
| 可选直径 | |||
|
直径 mm |
直径 inch |
直径 mm |
直径 inch |
|
3.18 mm |
0.125 "" |
12.70 mm |
0.500 "" |
|
5.12 mm |
0.202 "" |
14.20 mm |
0.559 "" |
|
5.18 mm |
0.204 "" |
15.90 mm |
0.626 "" |
|
5.68 mm |
0.224 "" |
17.50 mm |
0.689 "" |
|
6.00 mm |
0.236 "" |
18.00 mm |
0.709 "" |
|
6.50 mm |
0.256 "" |
19.05 mm |
0.750 "" |
|
8.20 mm |
0.323 "" |
20.00 mm |
0.787 "" |
|
9.00 mm |
0.354 "" |
24.00 mm |
0.945 "" |
|
9.50 mm |
0.374 "" |
25.40 mm |
1 "" |
|
10.00 mm |
0.394 "" |
30.00 mm |
1.181 "" |
|
10.20 mm |
0.402 "" |
35.00 mm |
1.378 "" |
|
12.00 mm |
0.472 "" |
37.7 |
1.48 "" |
耦合系数Kt： 0.61至0.68
工作温度： 通常95℃， 可定制130℃
填充材料： 各种环氧系统
