板卡式电荷放大器原理是将已接收的电荷转移给高阶、自由泄漏电容器，电荷通过电容，与电荷成正比的电压值将被特殊设计的接近空载的高电阻工作放大器测得，恒定的输出信号可持续达3分钟而没有明显的漂移。
E69.charge-H2 SmartCharge是特殊设计的电荷放大器，可用于测量MFC的静态或低频形变。
使压电材料形变会产生一定与形变成比例的电荷。简单的将MFC压电产品与示波器或万用表连接，由于示波器/万用表的输入阻抗，会消耗所产生的电荷，信号会消失。
电荷放大器具有高的输入阻抗，所以用来测量电荷，且不会将电荷消耗，所以可以看到输出信号持续时间较长。
敏感度开关（x1/x10/x100）允许调整输出电压范围到MFC产生的电荷范围。所以对于小信号形变，产生的电荷是很低的，在E69.charge-H2 SmartCharge输出端就需要高的敏感度来得到一个显著的电压信号。

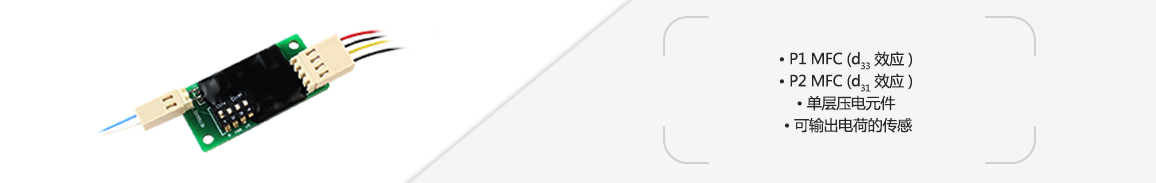

适用类型
|
|
|
|
|
|
驱动原理
|
引脚
|
压电形变测量系统 MFC粘贴于振动板，并与电荷放大器相连接。
|
|
安装操作 首先，请打开 DC 供电和测量设备，例如：示波器。此时， 由于集成电容器内部可能存在剩余电荷，因此通常可以通过示波器 观察到某个 DC 输出。将板载复位开关设置为 ON 将使该电容器 短路并将输出电压复位为零。完成此步骤后，您可以连接 MFC 或 任何其他压电传感器。确保压电元件之前已放电（使其触点短路）， 否则可能会损坏模块。将灵敏度选择器 x1 设置为 ON 并关闭复 位开关。现在您的 SMARTCharge 已准备好以准静态或动态方式 测量 MFC 传感器的任何变形。可选择三个灵敏度开关（x1/x10/ x100）之一来调整灵敏度。对于此类电荷相关的测量电路，输出 信号的较小长期 DC 漂移是正常和典型的。因此，SMARTCharge 系统可以随时使用板载重置开关设置回其初始阶段。
|
能量捕获系统EH工具包
使用压电形变测量静态或低频的形变在工程上是有挑战性的。压电形变所产生的电荷与形变成正比。因为数据获取电路的有限输入阻抗的存在，这些电荷将会在短的时间内消失。频率小于1Hz的形变通常难被压电设备测量。 E69.charge-H2 Smart Charge使用新的方法：STORE&HOLD技术将已产生的电荷转移给高阶、泄漏自由电容器。而经过电容器的电压与电荷成正比，它可被一个特殊设计的接近无负载的高阻抗运行放大器测量。这可保证恒定输出信号达3分钟而不会产生大幅度的漂移。 |
技术参数
|
|
|
|
|
|
|
|
|
