HVA1500/50 高压放大器能够传送输出 -500V~1500V 电压，电流可达 50mA DC，可满足驱动 P1 型 MFC。该放大器提供了大信 号带宽达 DC 10kHz，具体取决于负载的电容的大小，电压增益为 200V/V。
HVA1500/50 提供了 2 个独立的信号输入，即波发生器输入和音频信号输入，可通过旋钮开关进行选择。高压输出可通过 -2.5V 至 +7.5V 控制输入控制，放大倍数为 200，频率 0~10kHz 的信号，或通过带有额外增益和偏移控制的独立音频输入控制，音频信号输入接 受电压范围为 0.2V~3V AC，频率在 10Hz~10kHz 间的音频信号。有 2 个电位器可进行调节音频信号的增益及偏置。监控电路可监控输 出电压与输出电流，为输出实际电压的 1/200。两个监控信号都接近地电位，即在无危险电压下。
HVA 1500/50系列也可作为带有2、3和4通道的多通道版本。 每个通道可以单独操作，并具有与单通道HVA 1500/50-1相同的规格。 多通道 HVA 1500/50 采用高 19 英寸机架外壳。
产品特点
|
|
|
|
|
1~4通道可选
HVA1500/50系列控制器包含1~4通道四种规格型号可供选择。
|

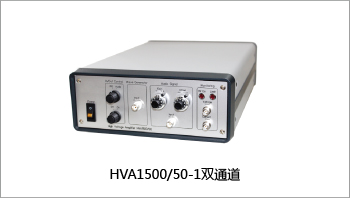

HVA1500/50-1双通道
|

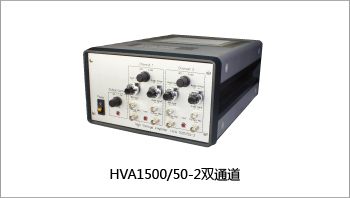

HVA1500/50-2双通道
|

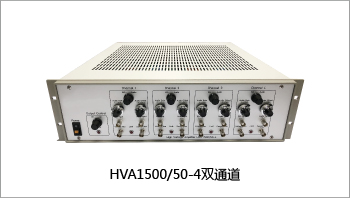

HVA1500/50-4双通道
|
|

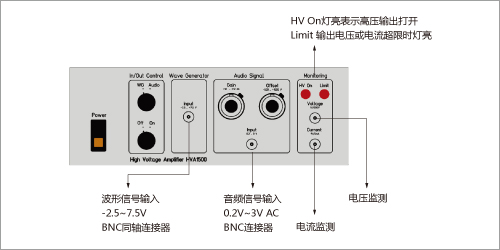

前面板功能介绍
|

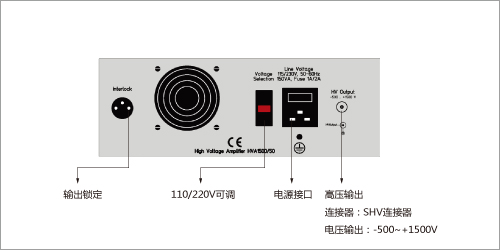

后面板功能介绍
|
产品应用
|
|
|
|
| 技术参数 | |||
|
型号 |
HVA1500/50-1 |
预热时间 |
5分钟 |
|
功能 |
控制压电促动器 |
输出电压监控 |
|
|
输出 |
|
转换系数 |
输出电压的1/200 |
|
输出电压范围 |
-500V~1500V |
输出阻抗 |
1kΩ |
|
输出电流范围 |
0~+/-50mA DC, 峰值 0-60mA AC |
连接器 |
BNC同轴连接器 |
|
连接器 |
SHV 连接器 |
联锁 |
|
|
波形发生器输入 |
|
功能 |
只有联锁信号关闭，即联锁连接器引脚1和 引脚2连接在一起时，输出电压打开 |
|
模拟输入电压范围 |
-2.5V~7.5V |
联锁连接器 |
三相插座，位于后面板 |
|
输入阻抗 |
100kΩ |
信号 |
引脚 1：输出信号，+5V 引脚 2：输入信号，即联锁信号 |
|
信号频率范围 |
0~10kHz |
供电 |
|
|
连接器 |
BNC 同轴连接器 |
额定电压 |
115/230VAC, 50/60 Hz, 150VA |
|
性能 |
|
保险丝 |
两个缓熔保险丝 1A-2A 用于 230V/115V 供电 |
|
DC 电压增益 |
200V/V,波形发生器输入，同相 |
连接器 |
带熔丝架的标准三相电源连接器 |
|
DC电压增益精度 |
高于满行程的0.1% |
工作环境 |
|
|
电压偏移 |
少于1V |
温度 |
0~40℃ |
|
转换速率 |
高于50V/μs |
相对湿度 |
85%，不结露 |
|
大信号带宽 |
DC 10kHz(-3dB) |
机械 |
|
|
时间漂移 |
少于100ppm/小时 |
机箱尺寸 |
W255mm×H100mm×D400mm |
|
温度漂移 |
少于50ppm/℃ |
重量 |
4.5kg |
|
型号 |
HVA1500/50-2 |
型号 |
HVA1500/50-4 |
|
机箱尺寸 |
W255mm×H150mm×D400mm |
机箱尺寸 |
W450mm×H135mm×D500mm |
|
重量 |
6.85kg |
重量 |
14kg |
