CL 智能能量收集模块当前位置:产品首页 >> MFC压电纤维复合材料>>CL 智能能量收集模块
CL 智能能量收集模块
  • 产品介绍
  • 意见反馈

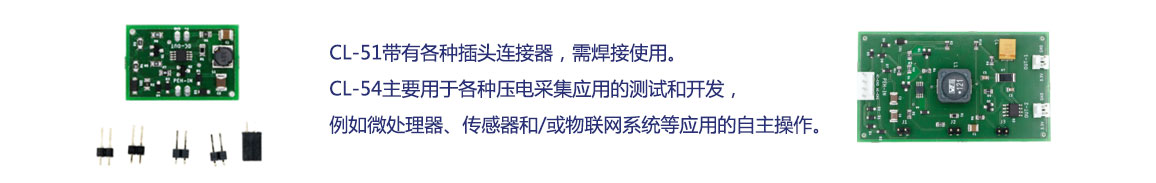

CL51 带有各种插头连接器,需焊接使用。

CL54 主要用于各种压电采集应用的测试和开发,例 如微处理器、传感器和 / 或物联网系统等应用的自主操作,其功能也适用于一般教学和实验。

    技术参数

型号

Cl51

输入电压上限

± 95V 交流电
 输出电流上限 50mA

输入电流上限

57mA

输出电压

3.3V DC(CL-51-3.3 版)或 5V DC
(CL-51-5 版),±0.1% 线路调节

典型输出功率

0~148mW@3.3V,
0~225mW@5V,取决于可用的、
可收集的输入能量

典型效率

输出电流为 1mA 时 82%;输出电流为最大值时 86%

激活输出需提供的能量最小值

~ 2.9mJ(CL-51 完全放电)

可用能源最小值

> 2.4mJ

输入电压钳位

43V(桥式整流器直流侧)

输入电流最小值

0.9µA

尺寸

20mm×30mm×7mm

重量

约 7 g
    技术参数

型号

Cl54

输入电压上限

± 95V 交流电
 输出电流上限 50mA 输出 Out-1;800mA 输出
Out-2

可用输入电流上限

57mA

PEH 输入

两个独立的 PEHA/C 输入,允许两
个单变体 PEH,或一个双变体或一
个三变体 PEH

输出电压

3.3VDC,±0.1% 线路调整率

典型输出功率

0~148mW 输出 OUT-1 ,0~2.7W
输出 OUT-2 ,这取决于可用的捕获
的输入能量

典型效率

81% 至 92% 取决于输出电流和跳线
位置 J2

激活输出需提供的能量最小值

>0.3mJ Out-1,>6.5mJ Out-2

可用能源最小值

>0.28mJ Out-1 ,>2.2mJ Out-2

输入电压钳位

>900nA

输入电流最小值

43V(桥式整流器直流侧)

尺寸

40mm×70mm×14mm

重量

约 25 g
