E01.A 系列高压压电放大器是专为驱动高压压电陶瓷促动器而研发设计,例如驱动 MFC 压电纤维片。它的输出电压范围可高达 -500V 至 1500V,通过外部模拟信号进行控制。


产品特点


 输出电压-500~+1500V

 1至6通道可选

 模拟输入控制

 小信号带宽可达10kHz

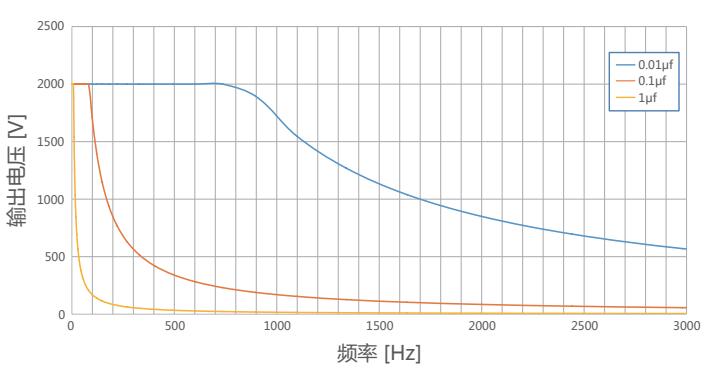

频率负载曲线


产品应用


 驱动 MFC 压电纤维片

 驱动高压压电陶瓷叠堆

 驱动高压压电陶瓷促动器


    技术参数

型号

E01.A1

E01.A2

E01.A3

E00.A4

E00.A5

E00.A6

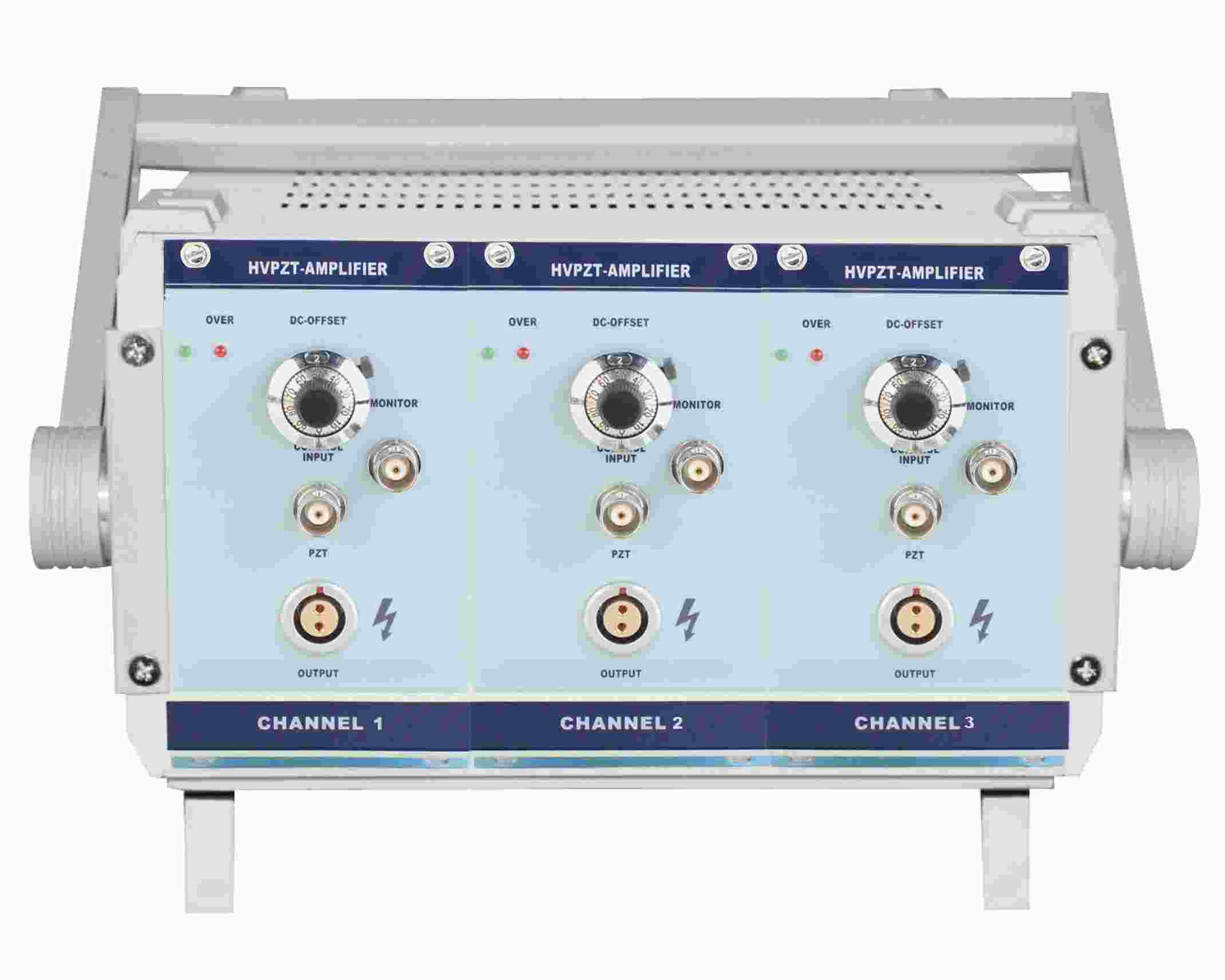

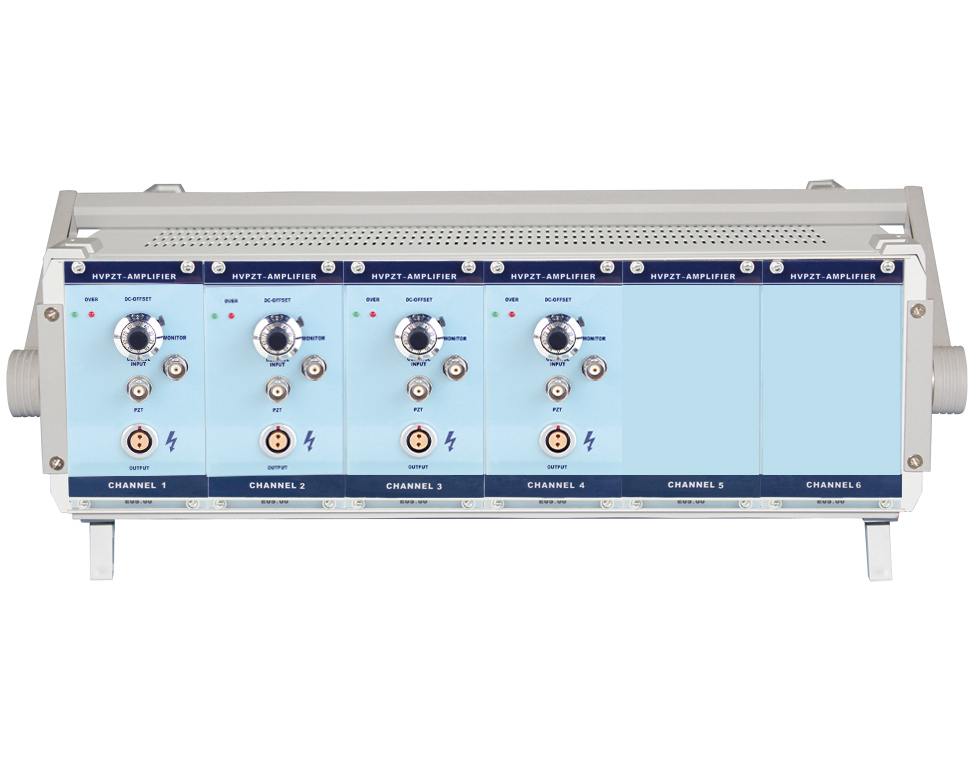

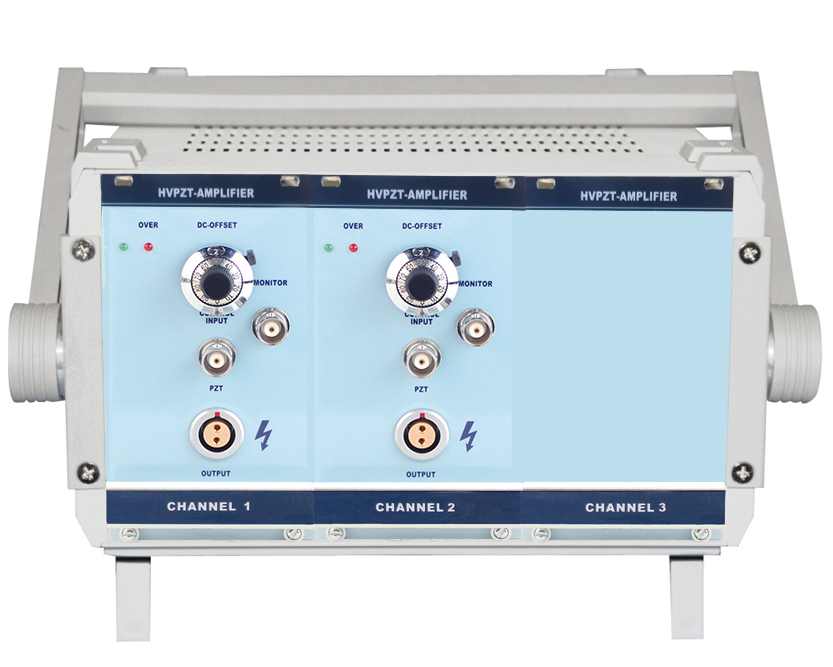

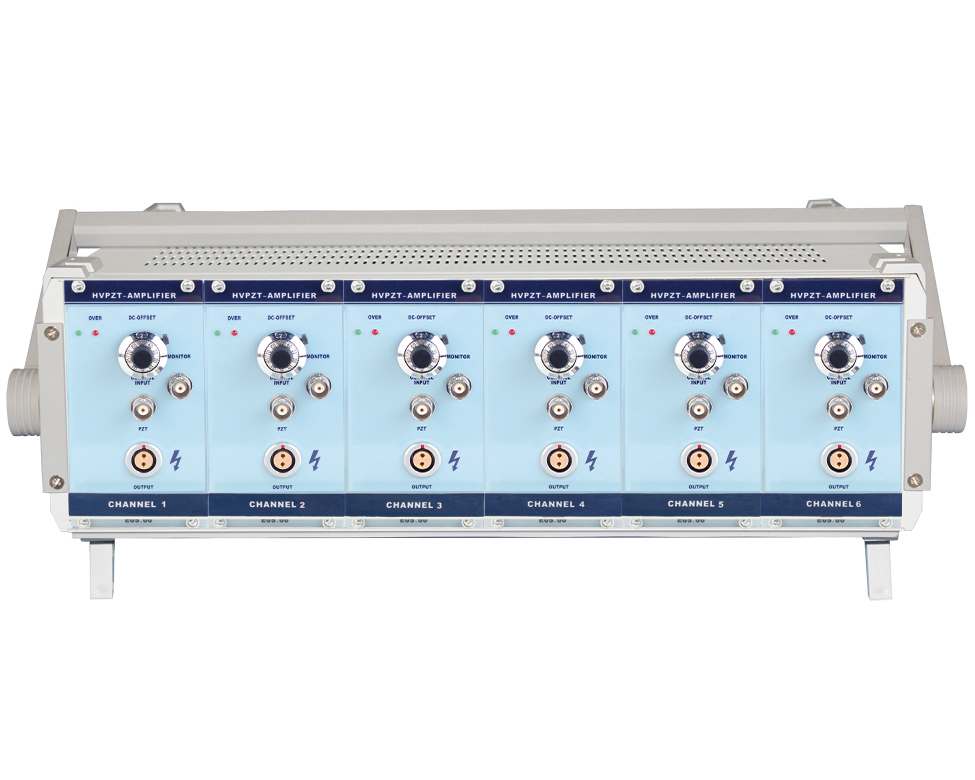

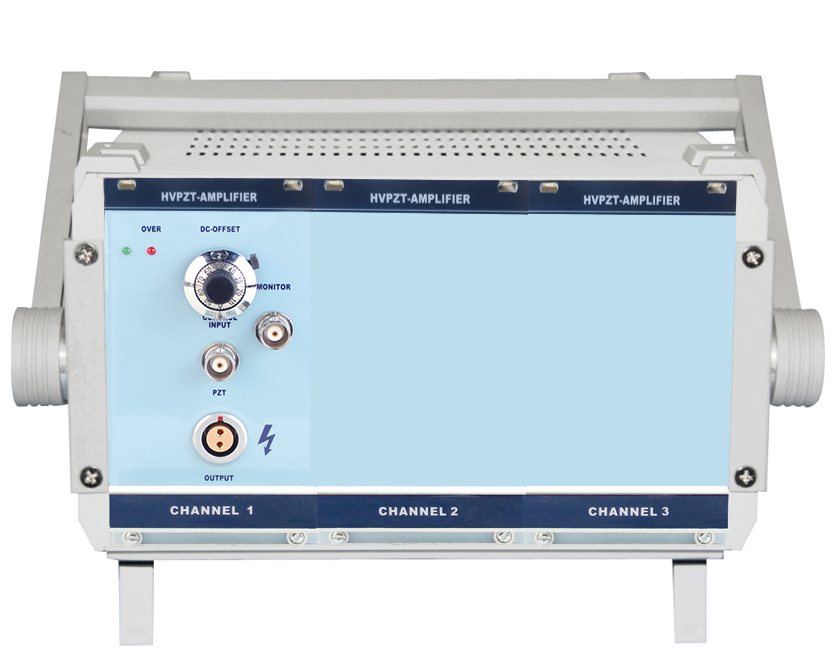

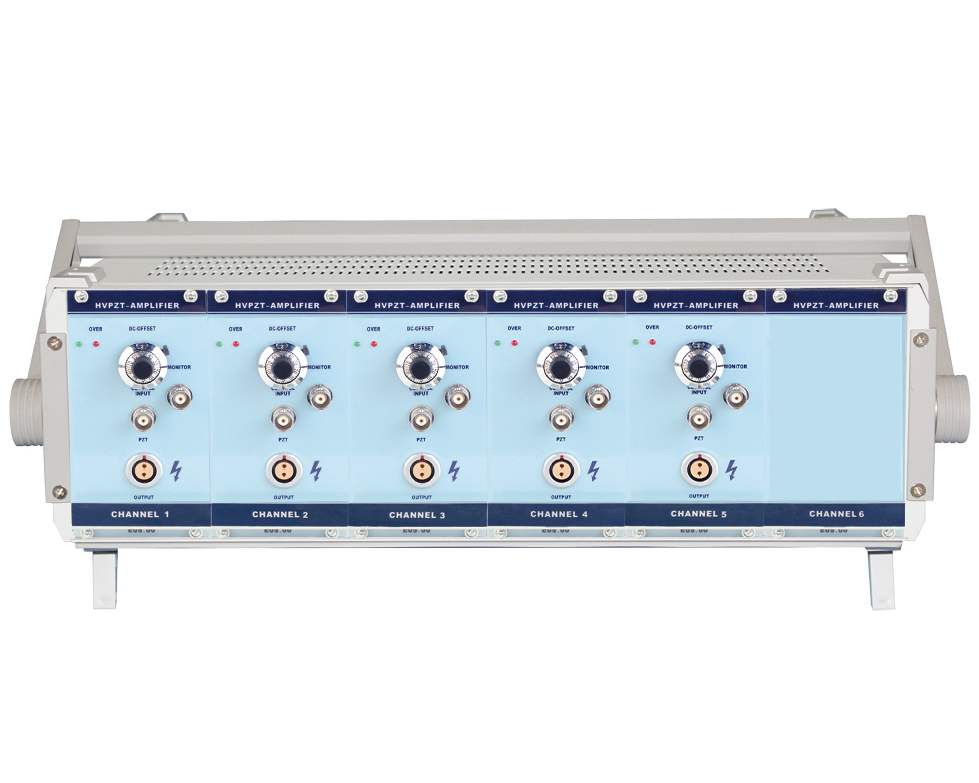

外观













控制方式

模拟信号

模拟信号

模拟信号

模拟信号

模拟信号

模拟信号

通道数

1

2

3

4

5

6

模拟输入范围(V)

-2.5~7.5

-2.5~7.5

-2.5~7.5

-2.5~7.5

-2.5~7.5

-2.5~7.5

输出电压范围(V)

-500~1500

-500~1500

-500~1500

-500~1500

-500~1500

-500~1500

输出电压纹波

50mVp-p(@1μF)

50mVp-p(@1μF)

50mVp-p(@1μF)

50mVp-p(@1μF)

50mVp-p(@1μF)

50mVp-p(@1μF)

电压稳定性

0.1%F.S.(满量程)/8hours

0.1%F.S.(满量程)/8hours

0.1%F.S.(满量程)/8hours

0.1%F.S.(满量程)/8hours

0.1%F.S.(满量程)/8hours

0.1%F.S.(满量程)/8hours

模拟输入阻抗(KΩ)

100

100

100

100

100

100

全功率带宽(kHz)

2

2

2

2

2

2

小信号带宽(kHz)

10

10

10

10

10

10

平均电流

17mA@1000V、1μF

17mA@1000V、1μF

17mA@1000V、1μF

17mA@1000V、1μF

17mA@1000V、1μF

17mA@1000V、1μF

峰值电流(mA)

55

55

55

55

55

55

过流保护(mA)

26

26

26

26

26

26

控制输入连接器

BNC-50KY母头

BNC-50KY母头

BNC-50KY母头

BNC-50KY母头

BNC-50KY母头

BNC-50KY母头

电压输出连接器

EGG.2B.302.CLL

EGG.2B.302.CLL

EGG.2B.302.CLL

EGG.2B.302.CLL

EGG.2B.302.CLL

EGG.2B.302.CLL

供电模式

AC 220V±10%,50Hz±10%

AC 220V±10%,50Hz±10%

AC 220V±10%,50Hz±10%

AC 220V±10%,50Hz±10%

AC 220V±10%,50Hz±10%

AC 220V±10%,50Hz±10%

电流限制

短路保护

短路保护

短路保护

短路保护

短路保护

短路保护

×高×深(mm)

280×175×375

280×175×375

280×175×375

500×175×375

500×175×375

500×175×375

散热方式

风扇散热

风扇散热

风扇散热

风扇散热

风扇散热

风扇散热

     尺寸图 (点击图片可放大查看)
点 击图片可放大查看
     尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual

E01

使用说明书

E00/E01
