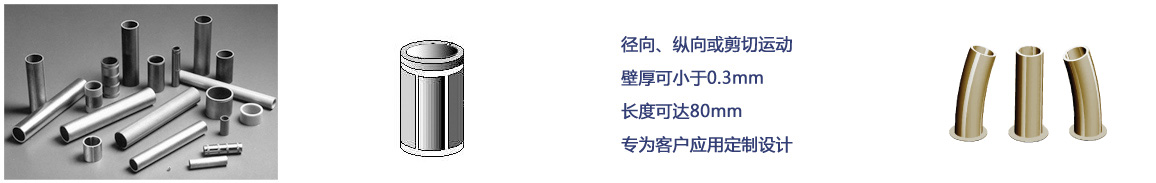

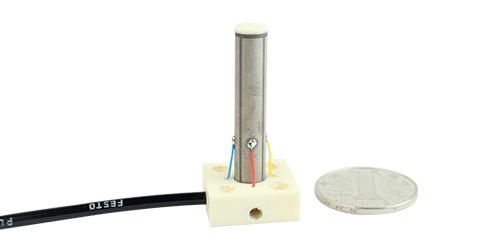

压电陶瓷管扫描器是径向极化压电材料的薄圆管体,具有 四个外部电极和连续的内部电极。 当电压施加到外部电极之一 时,相应区域的致动器管壁膨胀,这引起管尖的垂直收缩和大 的横向偏转。 圆周电极可用于垂直或径向的伸展和收缩。
压电管扫描仪广泛用于扫描探针显微镜、光纤拉伸和光束 扫描等应用。可根据要求提供定制尺寸、规格。

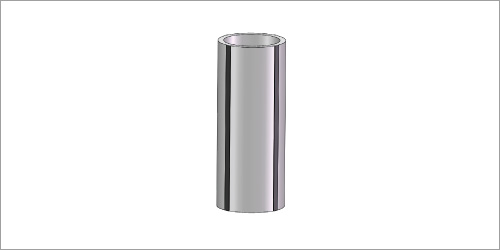

结构形式-四区分割电极(90度分区) ![]() |

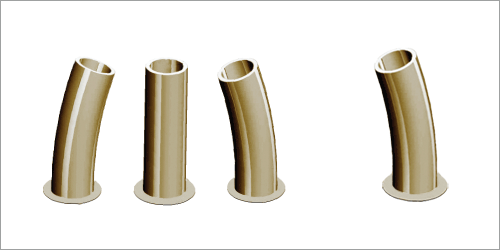

工作方式 ![]() |

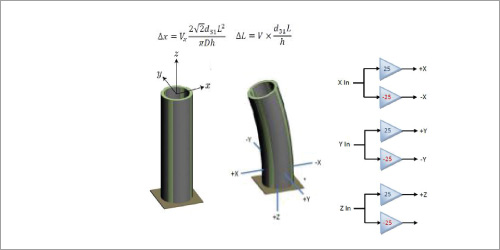

驱动方式与位移计算 ![]() |

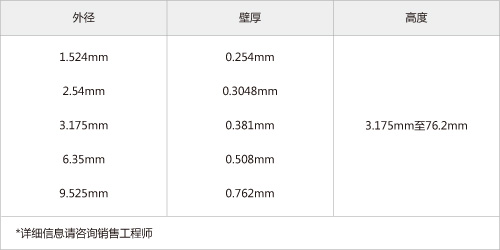

尺寸范围 ![]() |
带焊线 ![]() |
电极 电极材料可选化学镀镍、化学镀镍和金。也可接受电极定制。 |
产品应用
|
|
|
技术参数 | ||||||||||
型号 |
长[mm] ±0.2 |
外径[mm]±0.2 |
厚度[mm]±0.1 |
电极间距 |
驱动电压上限[V] |
扫描范围[μm]±30% |
Z轴位移[μm]±30% |
谐振频率[kHz]±20% |
电容 / 分区 |
电极材料 |
1005 |
10 |
5 |
0.66 |
0.7 |
±264 |
3.8 |
2.1 |
25 |
3 |
镍 |
1006 | 10 | 6 | 0.65 | 0.7 | ±260 | 3.2 | 2.1 | 31 | - | 镍 |
2006 |
20 |
6 |
0.65 |
0.7 |
±260 |
13 |
4.2 |
7.7 |
- |
镍 |
3006 | 30 | 6 | 0.65 | 0.7 | ±260 | 29 | 6.3 | 3.4 | - | 镍 |
3507 |
35 |
7 |
0.66 |
0.7 |
±264 |
39 |
7.4 |
3 |
10 |
镍 |
4006 | 40 | 6 | 0.65 | 0.7 | ±260 | 51 | 7.4 | 1.9 | - | 镍 |
5006 | 50 | 6 | 0.65 | 0.7 | ±260 | 80 | 11 | 1.2 | - | 镍 |
5509 |
55 |
9 |
0.6 |
0.7 |
±250 |
64 |
12 |
1.6 |
17 |
镍 |
6006** |
60 |
6 |
0.65 |
0.7 |
±260 |
114 |
13 |
0.85 |
12 |
镍 |
10006 | 100 | 6 | 0.65 | 0.7 | ±260 | 318 | 21 | 0.31 | - | 镍 |
说明:型号中字母-S代表银电极,-N代表镍电极
注:若工作在谐振频率点,施加的驱动电压必须降到驱动电压上限的5%以下。
*:外电极接最大电压,内电极接地的扫描范围。
**:在100Hz以下扫描的推荐上限为10g。
材料参数 | ||||||
性能 |
符号 |
参数 |
单位 |
|||
压电常数 |
d33 |
600 |
10-12m/V |
|||
d31 |
-270 |
10-12m/V |
||||
g33 |
19.4 |
10-3Vm/N |
||||
g31 |
-9.2 |
10-3Vm/N |
||||
机电耦合系数 |
Kp |
0.65 |
NA |
|||
Kt |
0.37 |
NA |
||||
K31 |
0.38 |
NA |
||||
弹性常数 |
Y33 |
5.3 |
1010N/m2 |
|||
Y11 |
7.2 |
1010N/m2 |
||||
居里温度 |
Tc |
220 |
°C |
|||
密度 |
ρ |
7.8 |
g/cm3 |
扫描管焊接说明
可以使用环氧导电胶 (Circuitworks CW2400) 或焊料和松香助焊剂来连接电线。
环氧导电胶具有柔韧的优点,避免了对热量的需求,因此没有热去极化的风险,但是涂抹起来很耗时,并且需要小心避免因溢出而造成短路,因此环氧胶推荐用于涉及连续操作和全范围偏转循环的应用。
焊接比导电环氧树脂更快、更容易,但需要注意避免扫描管过热。所需材料和工具包括:
1.手套、护目镜
2.带镍电极的压电管
3.绝缘线,例如 AWG30 Kynar绝缘线
4.Superior Flux 67, 或松香助焊剂,例如Chemtronics CW8200
5.棉签
6.60/40 锡/铅 0.5mm 焊锡丝,例如Multicore 3096525-M
7.温控烙铁
8.异丙醇或丙酮
步骤
1.将电线末端剥去 3-5 mm,然后用焊料对电线进行镀锡,最后将镀锡线修整至2mm。
2.通过用助焊剂润湿棉签并擦拭扫描管上 2 mm米直径的区域,将少量助焊剂涂抹到所需的焊接点,润湿更大的区域也是可以的,但可能会导致焊点过大。
3.将烙铁温度设置为300℃,最好用温度传感器检查。
4.使热尖端和焊料短暂接触,在扫描管上做出一个直径为 2 mm的焊料点。
5.短暂接触将镀锡线连接到焊点。
6.用异丙醇或丙酮清除助焊剂,建议使用异丙醇浸润 10 分钟以帮助去除所有残留物。
7.手持扫描管时,请佩戴手套手套,以避免留下手指印记。
|
|
|
|
