N71系列压电马达光学镜架是二维偏转运动型调节架，共有N71.T3K和N71.T4K两种型号可选择，调节角度均可达±2°。具有两个直线促动点，可带载光学器件进行二维 θx、θy 偏转运动调节。N71.T4K镜架机构卡装镜片直径为Φ25.4mm，适于带载 Φ25.4mm、Φ25mm光学器件。分辨率均可达2μrad，可实现断电自锁。

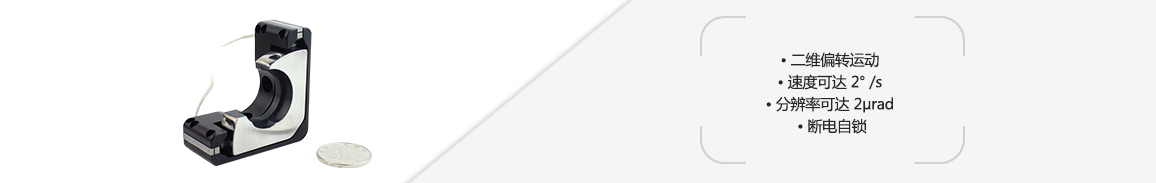

产品特点
|
|
|
|
|
二维偏转运动产品应用
|
|
|
|
|
| 技术参数 | |||
|
型号 |
N71.T3K |
N71.T4K |
单位 |
|
运动自由度 |
θx、θy |
θx、θy |
|
|
行程范围 |
±2 |
±2 |
° |
|
卡装直径 |
12.7 |
25.4 |
mm |
|
速度上限 |
1.5 |
2 |
° /s±20% |
|
分辨率 |
2 |
2 |
μrad±20% |
|
工作温度 |
10~40 |
10~40 |
℃ |
|
储存温度 |
-10~40 |
-10~40 |
℃ |
|
质量 |
60 |
150 |
g±10% |
|
材质 |
钢、铝 |
钢、铝 |
|
|
压电连接器 |
RJ11 |
RJ11 |
|
|
电缆长度 |
1.5 |
2 |
m±10mm |
|
推荐控制器 |
E53.C4K-H |
E53.C4K-H |
|
