T50N81K13/T100N81K13 压电镜架是专为大型镜片 的自动角度偏转而设计,它具有两个直线促动点,可进行镜片 的二维 θx θy 偏转运动调节。
产品特点
二维偏转运动 |
亚微弧度角分辨率 |
断电自锁 |
电动操作更灵活 |
适于大型镜片 |
|
|
|
产品应用
大型反射镜的二维偏转调节等 |
实验室系统结构搭建 |
科学研究 |
光学 |
技术参数 | |||
型号 |

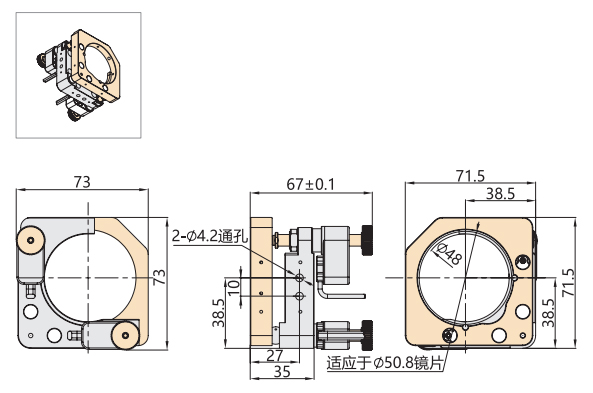

T50N81K13 |

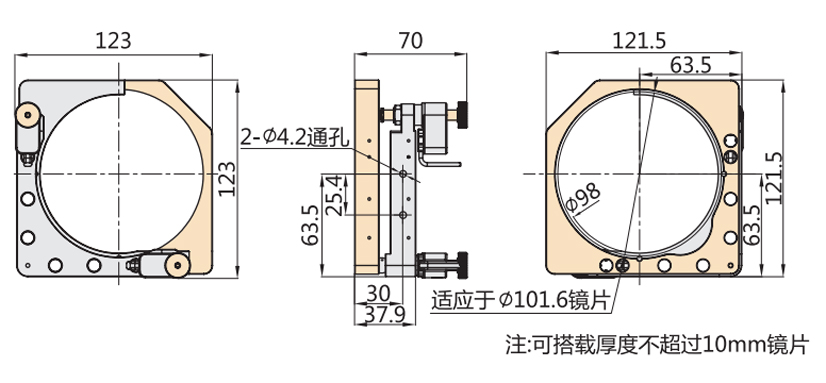

T100N81K13 |
单位 |
类型 |
中心安装 |
中心安装 |
|
运动自由度 |
θx、θy |
θx、θy |
|
镜片直径 |
50.8 |
101.6 |
mm |
电动轴 |
2 |
2 |
个 |
角度范围 |
±5 |
±3.5 |
° |
角分辨率 |
0.7 |
0.7 |
μrad |
促动器 |
压电螺钉促动器 |
压电螺钉促动器 |
|
工作温度 |
10~40 |
10~40 |
℃ |
重量 |
285 |
460 |
g±5% |
推荐控制器 |
E53.C4K-H |
E53.C4K-H |
|
压电螺钉连接器 |
RJ11 |
RJ11 |
|
|
|
|
应用案例
笼式结构 |
低温真空 |
