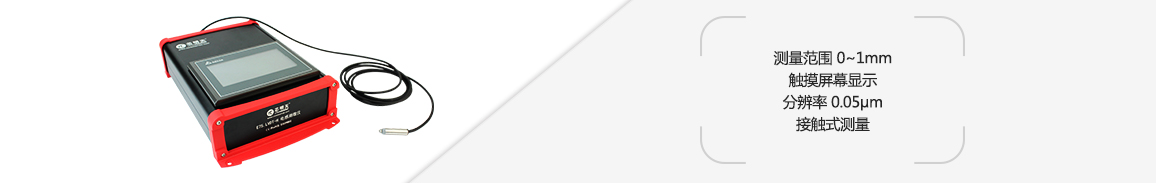

E75 LVDT 电感测微仪当前位置:产品首页 >> 电感测微仪>>E75 LVDT 电感测微仪
  • 产品介绍
  • 意见反馈

E75 LVDT 电感测微仪是接触式测微仪,通过电感测头探 测外部的位移形变,测量范围 0~1mm,精度优于 100nm。


产品特点


 测量范围 0~1mm

  触摸屏幕显示

 分辨率 0.05μm

 接触式测量

 触摸屏幕控制或上位机软件控制

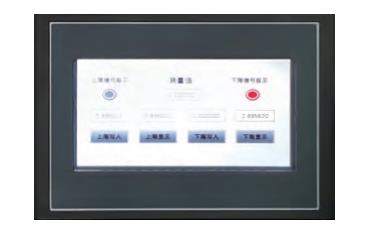

触摸屏幕

接触式数字测头

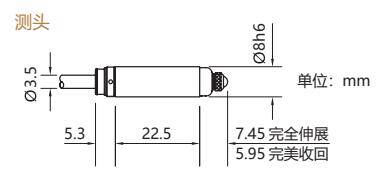

测头


典型应用

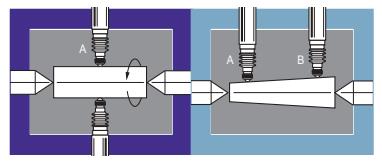

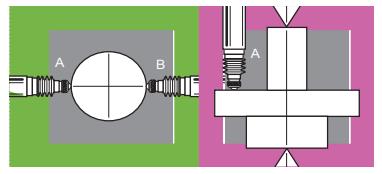

直径与平面度测量 同轴度与维度测量

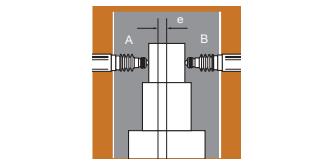

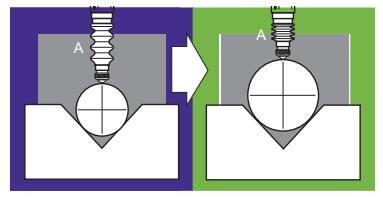

比例因数 偏心测量
    技术参数

型号

E75.LVDT-H

    测量范围

0~1mm

    通道数

单通道

    分辨率

0.05μm

    显示更新频率

10 次 /s

    屏幕类型

触摸屏

    测头类型

数字回弹式

    传感器读数速率

200 个读数 /s

    模拟量输出

电压或 4~20mA 用户可选

    操作温度

5~50℃

    存储温度

-20~50℃

    精度 ( 读数的百分比 )

0.05% 或 0.1μm,取大者

    重复性 ( 最坏的情况下 )

0.15μm,在侧向力作用于轴承时多次测量硬质合金表面的最
大值和最小值之差

    重复性 ( 典型 )

0.05μm,在多次测量硬质合金表面结果的一个标准差情况下
取得 (68%)

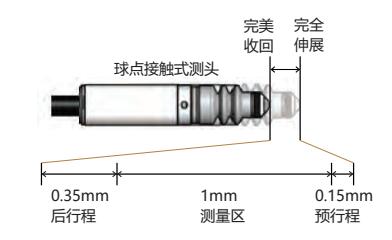

    预行程

0.15mm

    后行程长

0.35mm

    弹簧驱动(中间位置测力)

0.70N±20%

    温飘系数

0.01%FS/ºC

    探头寿命 ( 运行次数 )

1 亿次 ( 无侧向负载情况下 ), 在大多数应用中大于 1000 万次

    探头壳体材质

不锈钢

    测头材质

碳化钨

    计算机接口

RS-232、RS-485

    功能

数据采集、存储,触发等

    重量(g)

1285

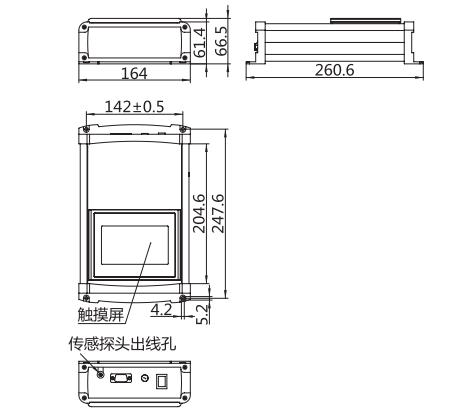

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual
