N18系列直线压电马达位移台采用粘滑原理，可将PZT压电陶瓷的微运动转换为毫米级长行程。该马达位移台共有N18.X和N18.Z两个规格型号可选，均可实现5mm直线位移。其台体材料为钛，可应用于低温真空无磁环境。
产品特点
|
|
|
|
|
|
|
|
|
|
|
|
|
| 技术参数 | ||||
|
型号 |

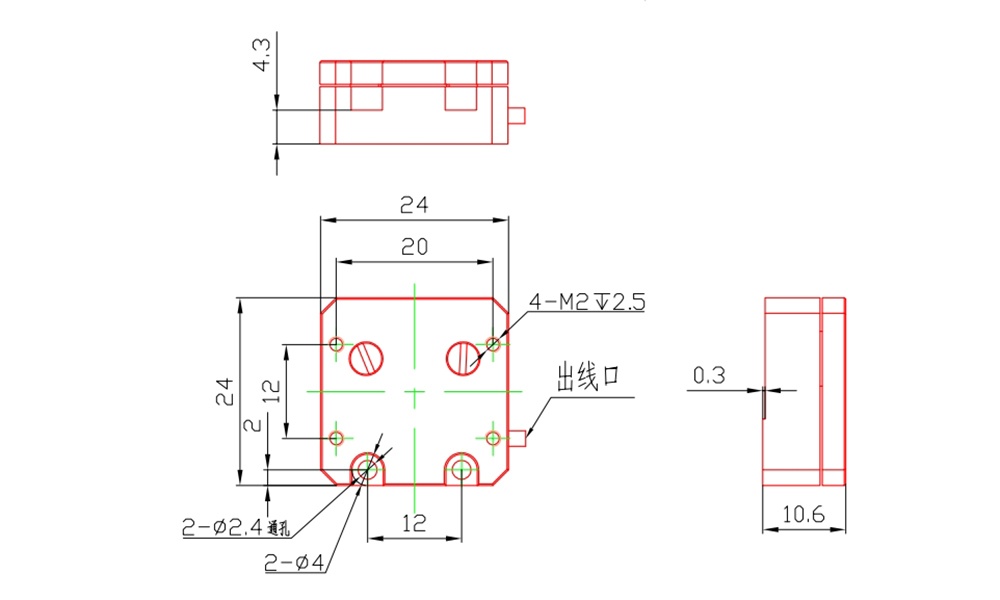

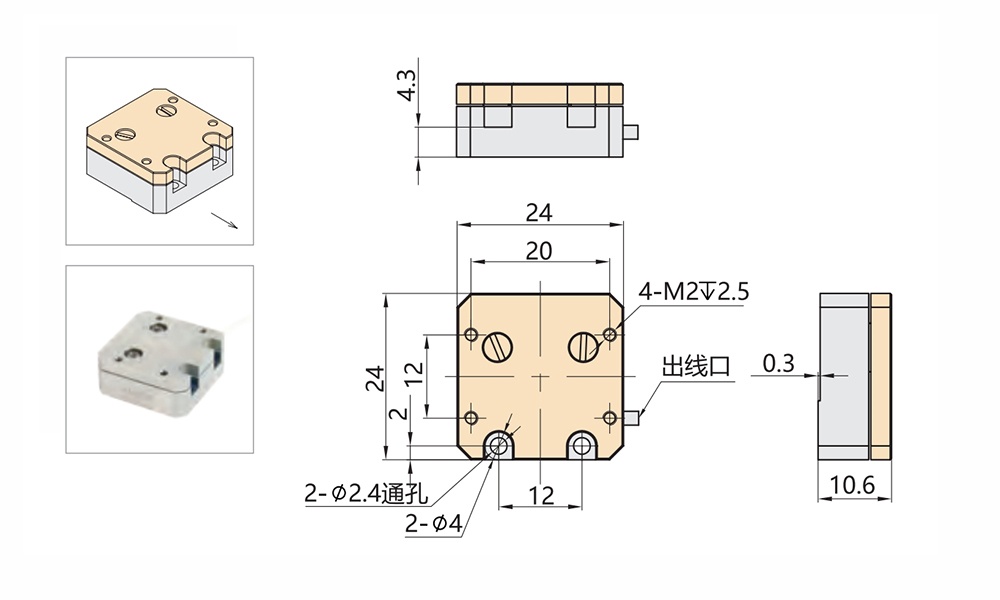

N18.X5K |

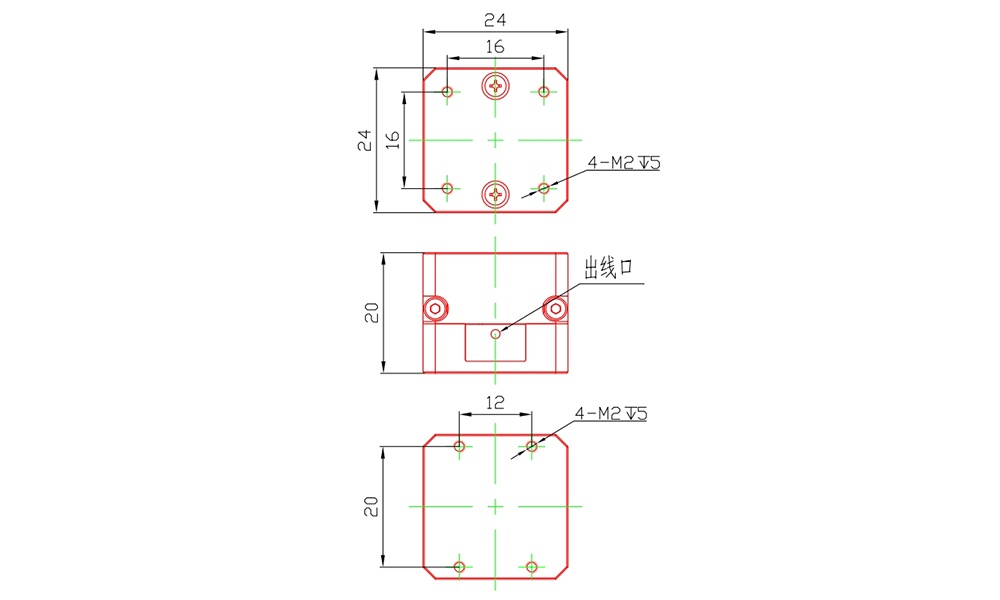

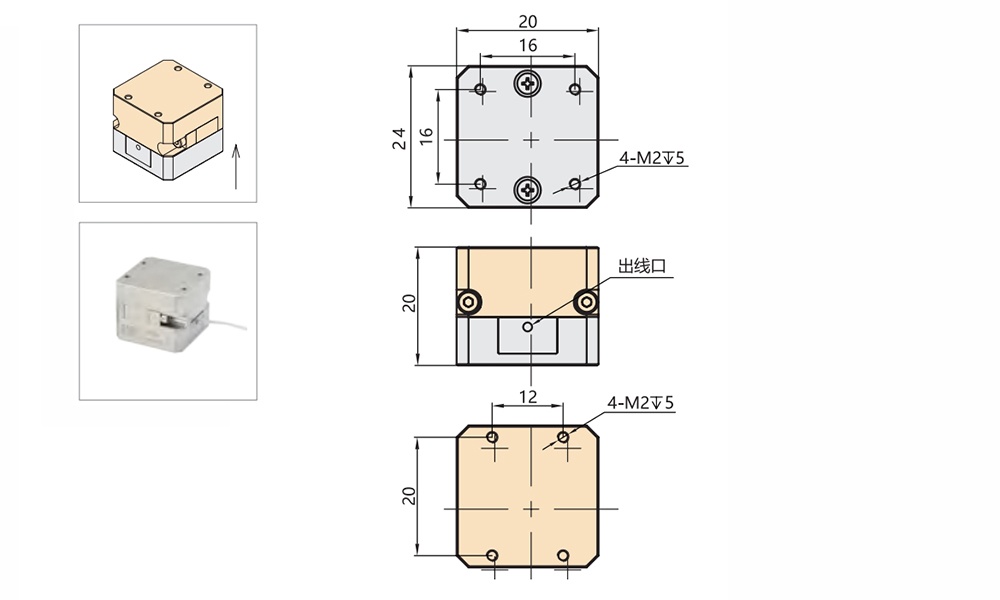

N18.Z5K |
单位 | |
|
运动自由度 |
X |
Z |
|
|
|
标称行程范围 |
5或±2.5 |
5或±2.5 |
mm | |
|
速度上限 |
3 |
3 |
mm/s | |
|
分辨率 |
6 |
6 |
nm | |
| 推/拉力 | 3 | 3 | N | |
|
保持力（断电自锁） |
3 |
3 |
N | |
|
承载能力 |
水平安装 |
250 |
- |
g |
| 立式安装 | - | 150 | g | |
| 加载后速度上限 | 水平安装 |
3@250g |
- | mm/s |
| 立式安装 | - |
2@150g |
mm/s | |
|
工作温度[1] |
-40~50 |
-40~50 |
℃ |
|
|
出线长 |
1.5 |
1.5 |
m±10mm |
|
|
材质 |
钛 | 钛 |
|
|
| 重量 |
19 |
40 |
g±5% |
|
|
配套控制器 |
E53.C1K-J |
E53.C1K-J |
|
|
|
[1]:随着使用环境温度降低，压电马达位移台速度将随之降低。
|
|
