N52系列直线压电马达位移台当前位置:产品首页 >> 直线压电马达>>N52系列直线压电马达位移台
N52系列直线压电马达
  • 产品介绍
  • 意见反馈

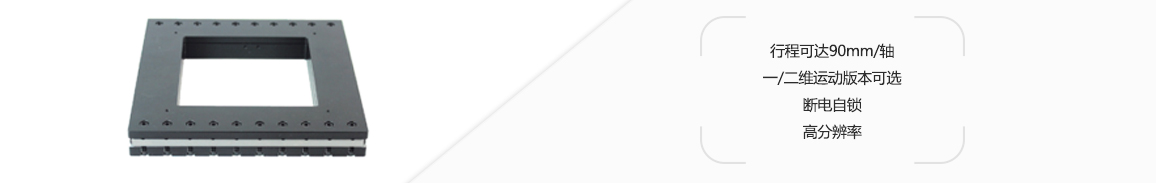

N52系列直线压电马达位移台,内部采用PZT压电式驱动,行程可达90mm,高分辨率。可选配闭环伺服传感器(光栅传感器),具有更高的定位精度。


产品特点


 行程可达90mm/轴

 一/二维运动版本可选

 断电自锁

 高分辨率

 开/闭环可选

 真空版本可选




    技术参数

型号

尾缀E-闭环
尾缀K-开环

N52.X90E
N52.X90K

N52.XY90E
N52.XY90K

单位

运动自由度

X
X、Y

集成传感器类型

光栅传感器/-
光栅传感器/-

标称行程范围

90或±45
90或±45/轴
mm

速度上限

5 5
mm/s±20%

分辨率

10
10
nm±20%
最大出力
3 3 N

双向重复定位精度

1/-
1/-
μm±20%

保持力

5
5
N

最大负载(水平方向)

1
0.2
kg

通孔尺寸

95×95 95×95
mm

最小中空

50×95
50×50
mm
工作温度
0~50
0~50

电缆长度

1.5
1.5
m±10mm
材质
铝,不锈钢
铝,不锈钢

质量(不包含电缆)
820/800
1640/1600
g±5%
推荐控制器
E53.D1E/C1K-J
E53.D1E/C1K-J

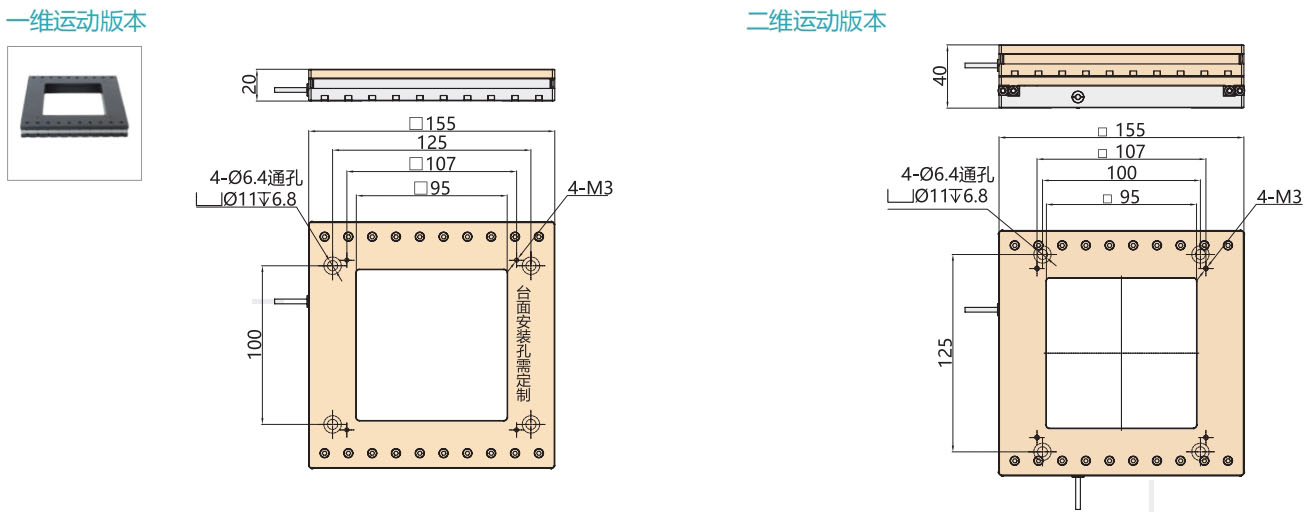

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF

一维

二维

Step

参数表/Specs Sheet

使用说明书/Manual
