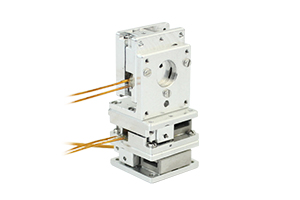

N11系列直线压电马达位移台采用粘滑原理，将PZT压电陶瓷的微运动转为毫米级长行程。按照运动自由度，可分为X、XY、XZ和XYZ四种规格型号。它的体积非常小巧，一维版本尺寸仅15×15×7mm^3，它的行程却可高达3.6mm，非常适用于受限空间中毫米范围行程的调整应用。

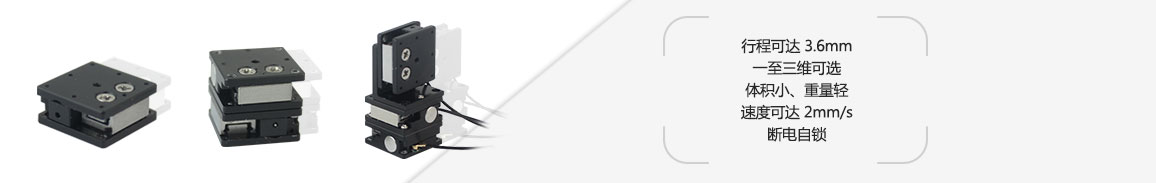

产品特点
|
|
|
|
|
|
|
|
|
|
|
真空版本
|
产品应用
|
|
|
|
|
|
|
|
|
|
| 技术参数 | |||||
|
型号 |

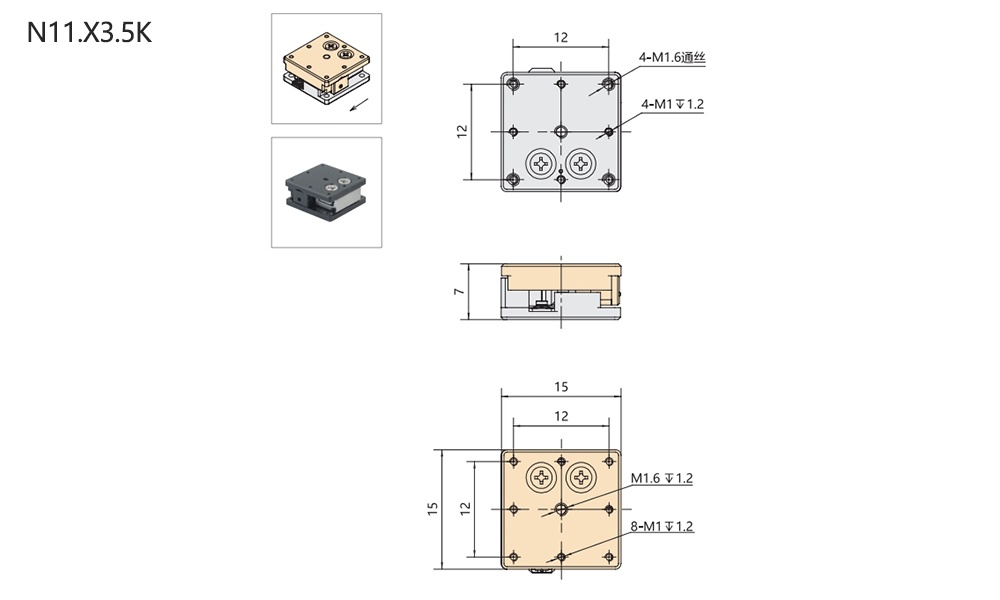

N11.X3.5K |

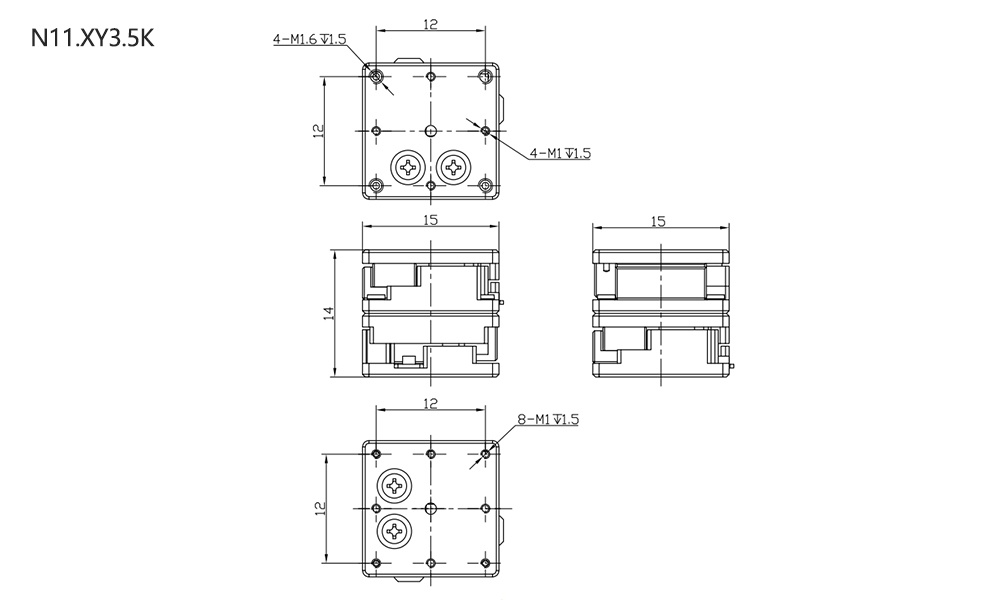

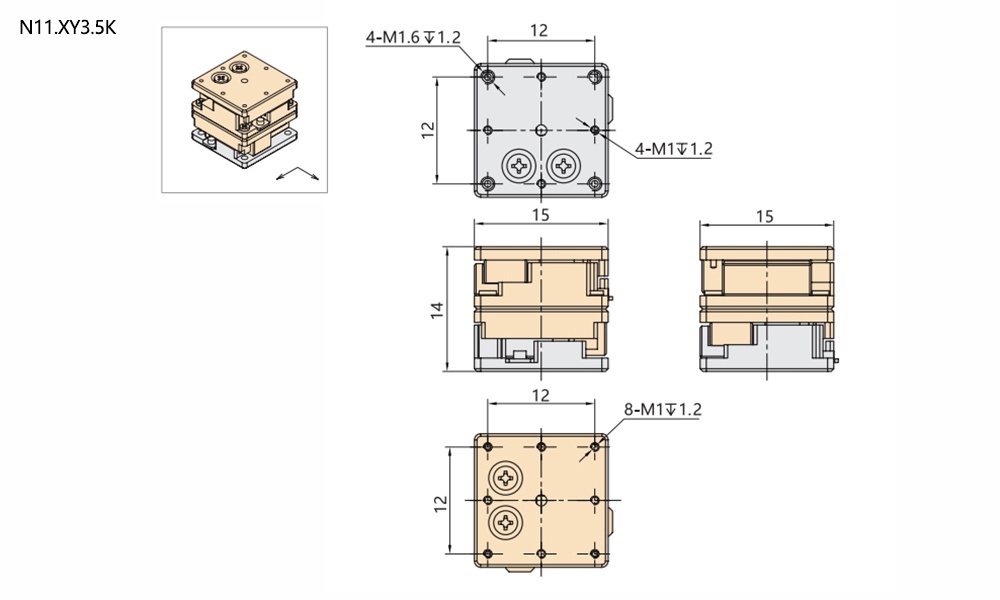

N11.XY3.5K |

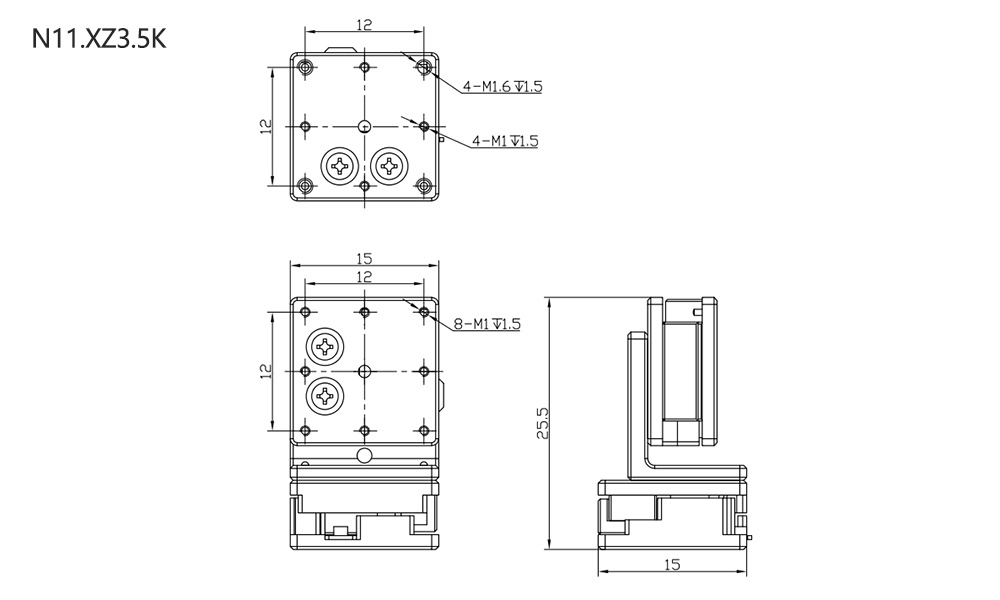

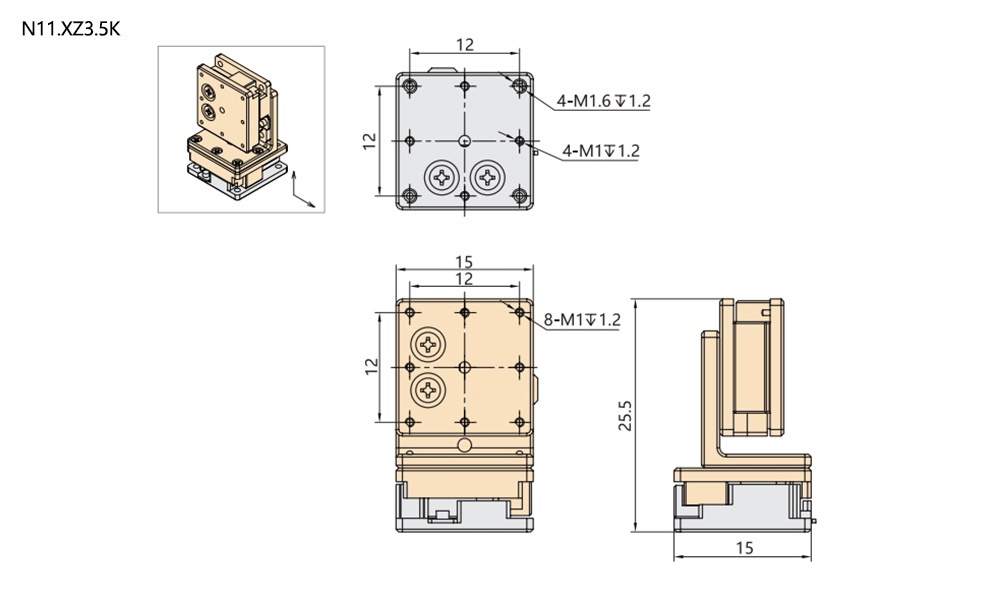

N11.XZ3.5K |

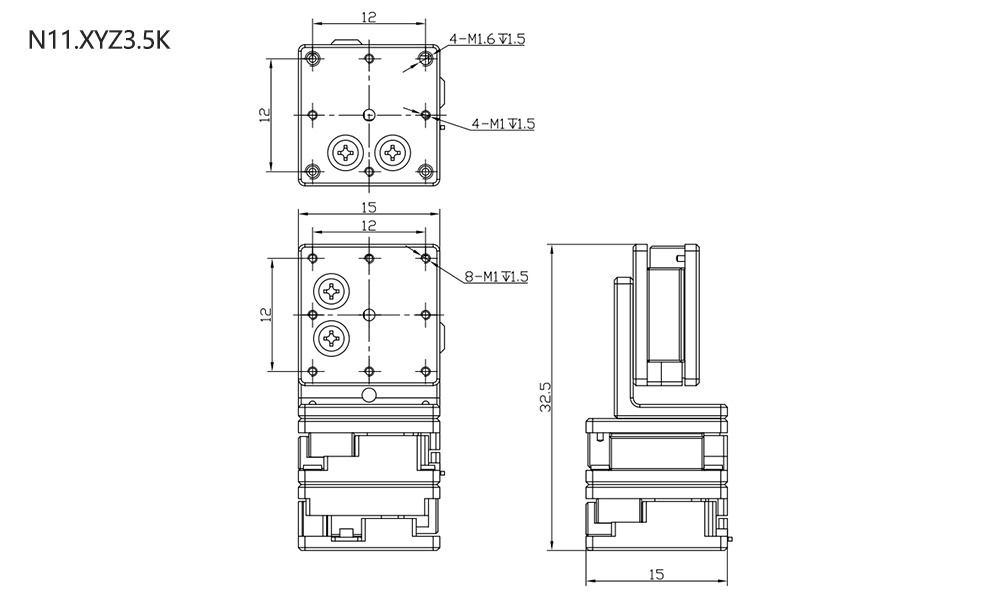

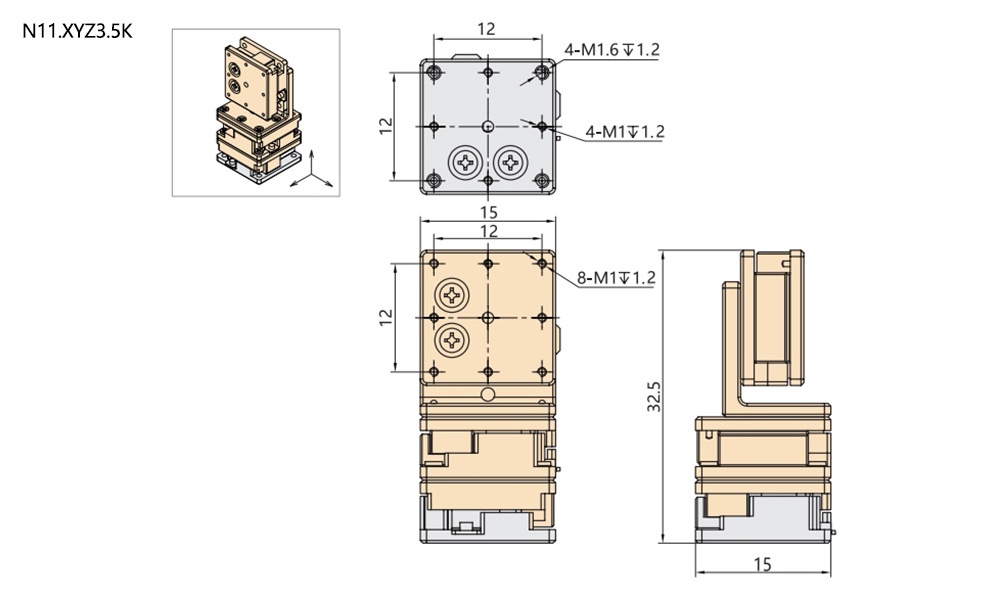

N11.XYZ3.5K |
单位 |
|
运动自由度 |
X |
X、Y | X、Z | X、Y、Z |
|
|
标称行程范围 |
3.6 或 ±1.8 |
3.6或±1.8/轴 |
3.6或±1.8/轴 |
3.6或±1.8/轴 |
mm |
|
速度上限 |
2 |
2 | 2 | 2 |
mm/s |
|
开环分辨率 |
20 |
20 | 20 | 20 |
nm |
|
出力 |
0.5 |
0.5 | 0.5 | 0.5 |
N |
|
保持力（断电自锁） |
1.5 |
1.5 | 1.5 | 1.5 |
N |
|
承载能力（水平安装） |
0.1 |
0.1 | - | - |
kg |
|
承载能力（立式安装） |
0.02 |
- | 0.02 | 0.02 |
kg |
|
轴向刚度 |
1 |
0.6 | 0.6 | 0.4 |
N/μm±10% |
|
侧向刚度 |
2 |
1 | 1 | 0.7 |
N/μm±10% |
|
工作温度 |
0~50 |
0~50 |
0~50 |
0~50 |
℃ |
|
出线长 |
2 |
2 | 2 | 2 |
m±10% |
|
材质 |
铝，不锈钢 |
铝，不锈钢 |
铝，不锈钢 |
铝，不锈钢 |
|
|
质量（不包含电缆） |
6 |
12 | 12 | 18 |
g±10% |
|
推荐控制器 |
E53.C1K-J |
E53.C1K-J |
E53.C1K-J |
E53.C1K-J |
|
