N81系列压电螺钉促动器在全行程内具有优于20nm的分辨率，额定负载 25N，设计结构紧凑，具有出色的长期稳定性且能在断电情况下继续保持在设定位置。可用于对难以触及的光学调节架进行免触摸式调节，以及在转动旋钮调节时对作用力敏感的光学镜架进行调节 ( 如激光腔的调试或光束的远距离指向调节 )。
该系列促动器可由4通道切换控制的E53.C4K-H或1通道E53.C1K-K小体积压电马达控制器进行开环控制。

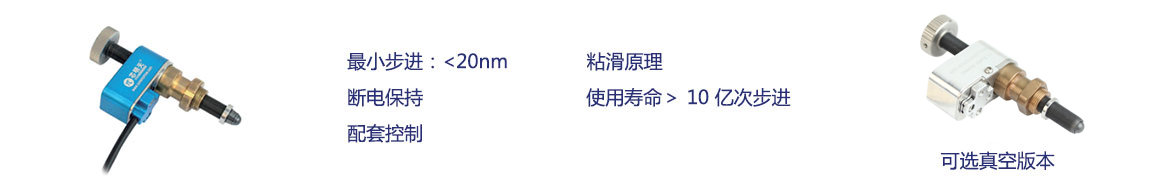

产品特点
|
|
|
|
|
| 技术参数 | ||||
|
型号 |
N81.8K |
N81.13K |
N81.26K |
单位 |
|
行程 |
8 |
13 |
26 |
mm |
|
直线最小步长 |
＜20 |
＜20 |
＜20 |
nm±20% |
|
最大轴向负载 |
25 |
25 |
25 |
N |
|
最大运行速度 |
3 |
3 |
3 |
mm/min±10% |
|
上下电位置保持偏差 |
<20 |
<20 |
<20 |
nm |
|
工作温度 |
10~40 |
10~40 |
10~40 |
°C |
|
质量 |
80 |
82 |
85 |
g±5% |
|
材质 |
钢、铝 |
钢、铝 |
钢、铝 |
|
|
电缆长度 |
2 |
2 |
2 |
m±10mm |
|
推荐控制器 |
E53.C4K-H |
E53.C4K-H |
E53.C4K-H |
|
|
压电螺钉连接器 |
RJ11 |
RJ11 |
RJ11 |
|
|

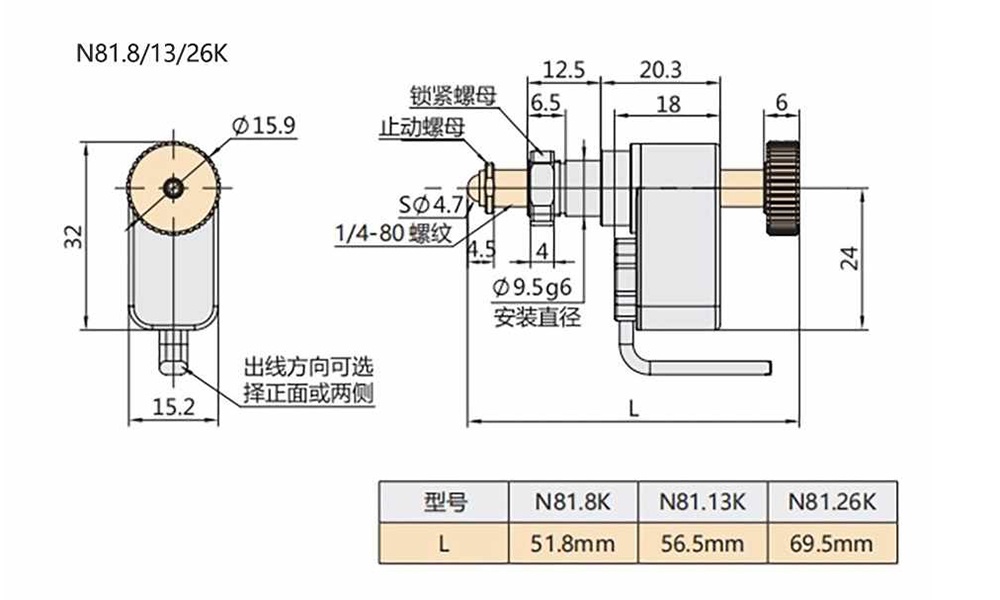

三维图 step |
|
|
|
|
|
真空版三维图 step |
|
|
|
|
注：可选真空版本。
