N91.XYZUR0K五轴压电螺钉位移台当前位置:产品首页 >> 压电螺钉/平台>>N91.XYZUR0K五轴压电螺钉位移台
  • 产品介绍
  • 意见反馈

        N91.XYZUR0K五轴压电螺钉位移台是一款可在X、Y、Z、θy、θz五个维度运动的高精度平台,直线方向可实现XY4/Z2mm的位移,角度方向可实现±4°/轴的偏转行程。该位移台搭配芯明天E53系列小体积压电马达控制器,配合精密算法,完成五轴的高精度运动控制。




产品特点



 运动自由度:X、Y、Z、θy、θz

 直线行程:XY4/Z2mm

 偏转行程:±4°/轴

 断电自锁

 承载能力1.2kg

 真空版本可定制


    技术参数

型号

N91.XYZUR0K

单位

运动自由度

X、Y、Z、θy、θz



XYZ行程范围

XY4/Z2 mm

θyθz偏转角度

±4/轴

°

直线分辨率

<30

nm

偏转分辨率

0.2

μrad

工作温度

0~40

材质

钢、铝


承载能力(水平安装)

1.2

kg

重量

0.93

kg±5%

电缆长度 1.5 m±10mm
连接器 RJ11
配套控制器

E53.C4K-H/E53.C1K-K

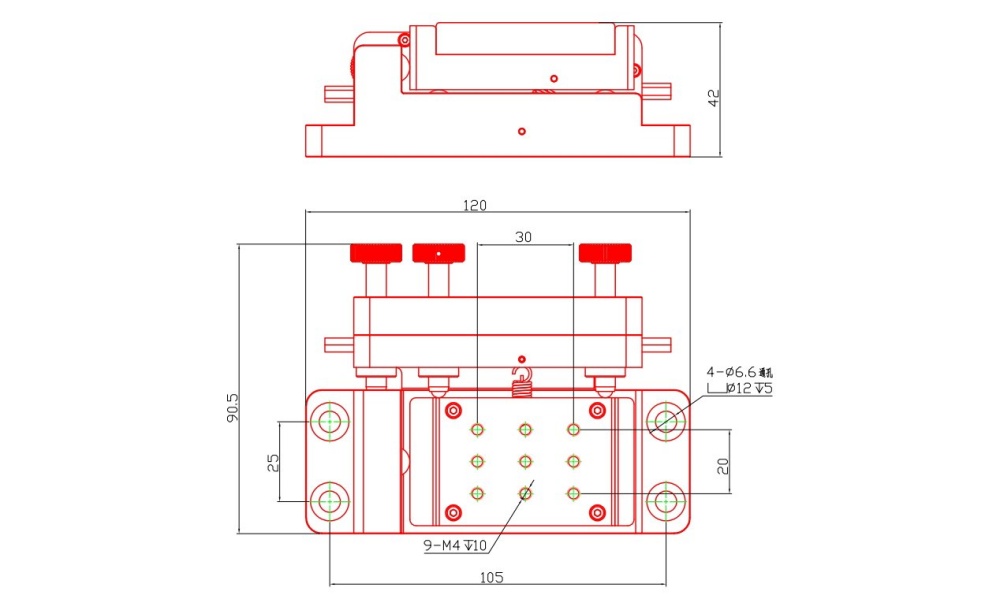

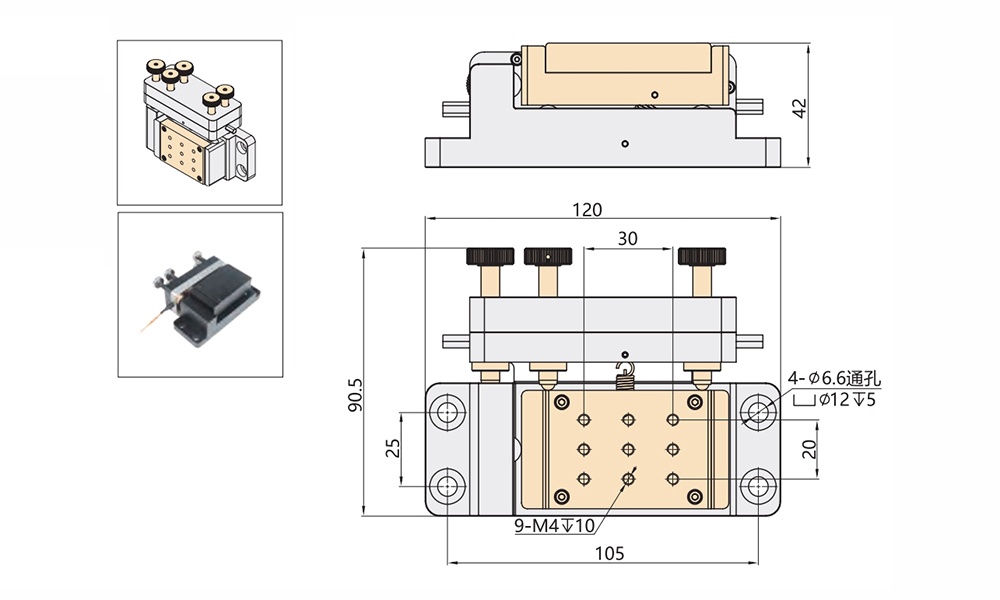

    尺寸图 (点击图片可放大查看)
点击图片可放大查看
    尺寸图、参数表、使用说明书下载
Auto CAD PDF
Step
参数表/Specs Sheet
使用说明书/Manual
