N81A系列压电螺钉促动器(小型化)当前位置:产品首页 >> 压电螺钉/平台>>N81A系列压电螺钉促动器(小型化)
  • 产品介绍
  • 意见反馈

N81A系列小型化压电螺钉促动器在全行程内具有优于30nm的分辨率,额定负载10N,体积小巧,设计紧凑,适于空间有限的免触摸式调节,如对难以触及的光学调节架进行调节,或在转动旋钮调节时对作用力敏感的光学镜架进行调节 (如激光腔的调试或光束的远距离指向调节)。其具有出色的长期稳定性且能在断电情况下继续保持在设定位置。该系列促动器可由4通道切换控制的E53.C4K-H1通道E53.C1K-K小体积压电马达控制器进行开环控制。



产品特点


 分辨率<30nm

 粘滑原理

 断电保持

 体积小巧

    技术参数

型号

N81A.8K

单位

行程

8

mm

直线最小步长

<30

nm±20%

最大轴向负载

10

N

最大运行速度

1

mm/min±10%

上下电位置保持偏差

-

nm

工作温度

10~40

°C

质量(包含电缆)

22(不含线缆)

g±5%

材质

铜、铝

电缆长度

1.5

m±10mm

推荐控制器

E53.C4K-H

压电螺钉连接器

RJ11

三维图 step

真空版三维图 step

-

注:可选真空版本。

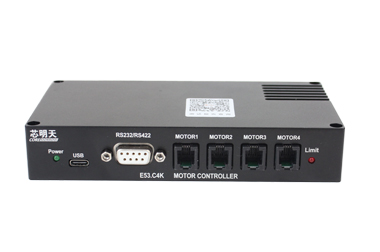

推荐控制器


E53.C4K

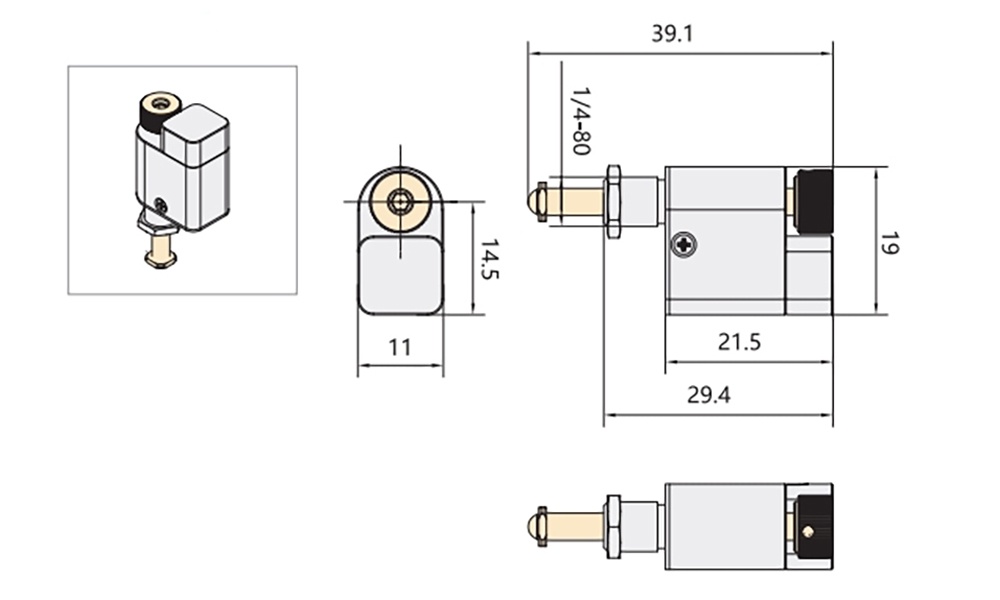

    尺寸图 (点击图片可放大查看)

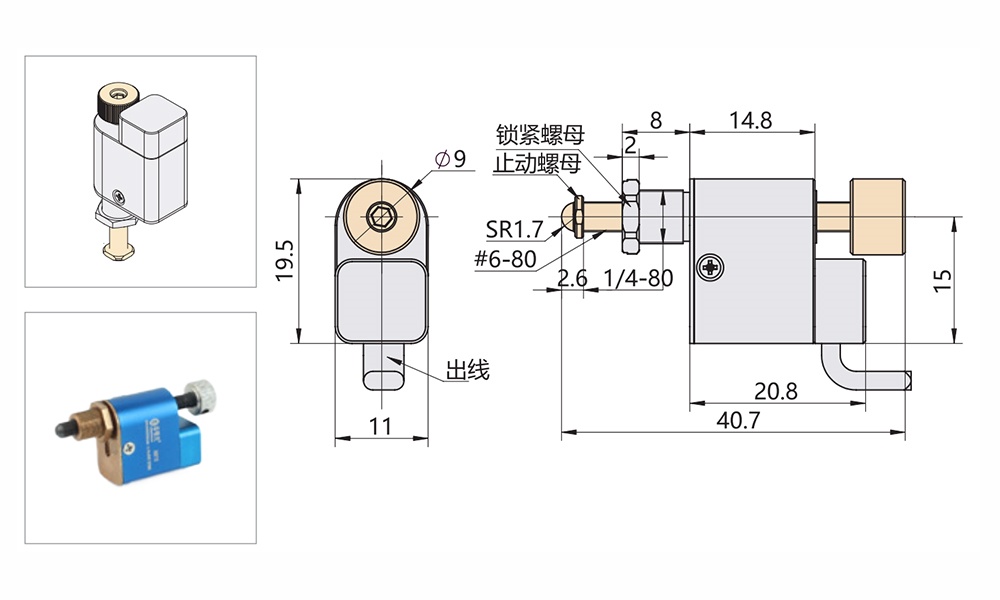

点击图片可放大查看

    尺寸图、参数表、使用说明书下载
Auto CAD PDF

Step
详见参数表处
参数表/Specs Sheet /
使用说明书/Manual


应用案例


笼式结构
