压电镜架运动平台是将二维偏转压电镜架和压电偏转镜相结合。压电镜架作为宏动长行程运动部分，可实现±5°偏转。压电偏转镜作为微动短行程运动部分，可实现2.5mrad偏转。宏动与微动相配合，可实现对带载镜片的高精度粗精调偏转运动控制。

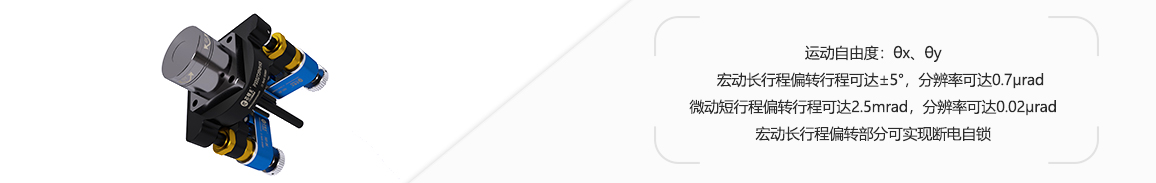

产品特点
|
|
|
|
|
|
|
|
运动自由度：θx、θy| 技术参数 | |||
|
型号 |
P33S2T25N81K8 |
P33K2T25N81K8 |
单位 |
|
宏动长行程偏转部分 |
|||
|
运动自由度 |
θx、θy |
θx、θy |
|
|
调节范围 |
±5 |
±5 |
° |
|
分辨率 |
0.7 |
0.7 |
μrad±20% |
| 连接器 |
RJ11 |
RJ11 |
|
|
微动短行程偏转部分 |
|||
| 运动自由度 |
θx、θy |
θx、θy |
|
|
标称偏转范围（0~100V） |
2或±1（≈±206 秒） |
2或±1（≈±206 秒） |
mrad±10% |
|
偏转范围（0~120V） |
2.5或±1.25（≈±257 秒） |
2.5或±1.25（≈±257 秒） |
mrad±10% |
| 传感器 | SGS | - |
|
|
闭/开环分辨率 |
0.05(≈0.01秒) |
0.02(<0.01秒) |
μrad |
|
闭环线性度 |
0.1 | - |
%F.S. |
|
闭环重复定位精度 |
0.02 | - |
%F.S. |
|
空载谐振频率 |
3.7 | 3.7 |
kHz±20% |
|
工作温度 |
-20~80 |
-20~80 |
℃ |
|
材质 |
钢 |
钢 |
|
|
电缆长度 |
1.5 |
1.5 |
m±10mm |
