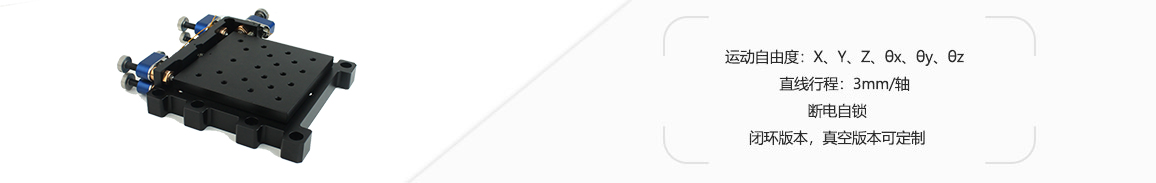

N91.XYZTR4K系列六轴压电螺钉位移台是一款可在 X、Y、Z、θx、θy、θz六个维度运动的高精度平台,配合精密算法,可完成六轴的高精度运动控制。直线方向上可实现3mm的位移,同时可实现±2°/轴的偏转行程。它的外观很薄,非常适于集成。可搭配E53小体积压电马达控制器使用,利用上位机软件操作,更便捷。
产品特点
|
|
|
|
|
|
|
|
技术参数 | ||
型号 |
N91.XYZTR4K |
单位 |
运动自由度 |
X、Y、Z、θx、θy、θz |
|
XYZ行程范围 |
3/轴 |
mm |
θxθyθz 偏转角度(0~150V) |
±2/轴 |
° |
直线分辨率 |
<30 |
nm |
偏转分辨率 |
0.2 |
μrad |
工作温度 |
0~40 |
℃ |
材质 |
钢、铝 |
|
负载 |
1.2 | kg |
重量 |
2 |
kg±5% |
电缆长度 |
1.5 |
m±10mm |
配套控制器 |
E53.C4K-H/E53.C1K-K |
|
|
|
