N81K13T116 系列压电螺钉光学镜架是专为带载大型反射镜片而设计,电动控制角度偏转,它具有两个直线促动点,可进行反射镜片的二维θx、θy 偏转运动调节,或其他负载的调平控制。特殊型号版本可依据客户要求进行专门定制,如增加载物圆盘等。

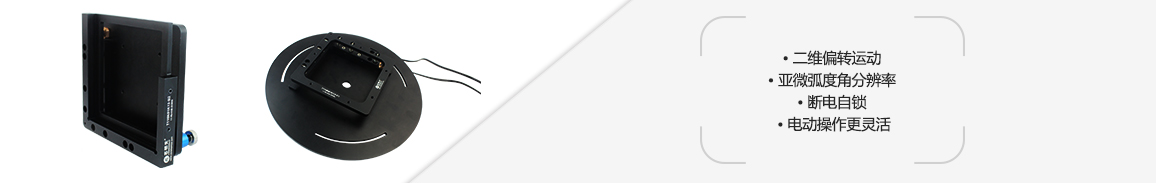

产品特点
|
|
|
|
|
|
|
|
产品应用
|
|
|
|
技术参数 | |||
型号 |

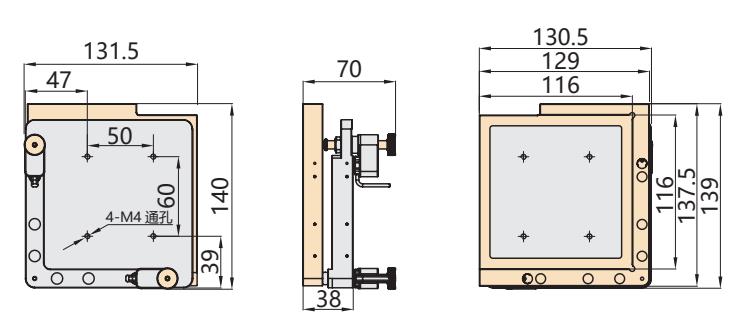

N81K13T116 |

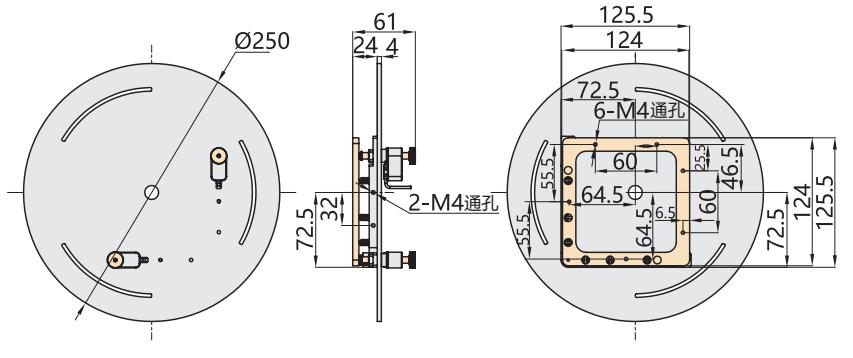

N81K13T116-C |
单位 |
运动自由度 |
θx、θy |
θx、θy |
|
镜片尺寸(反射镜) |
116×116×10 |
- |
mm |
调节范围 |
±3.5 |
±3 |
° |
灵敏度 |
0.7 |
0.7 |
μrad |
促动器 |
压电螺钉 |
压电螺钉 |
|
工作温度 |
10~40 |
10~40 |
℃ |
推荐控制器 |
E53.C4K-H |
E53.C4K-H |
|
压电螺钉连接器 |
RJ11 |
RJ11 |
|
|
|
|
