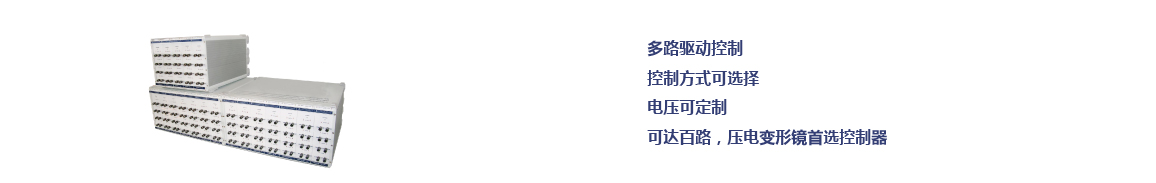

E24/E40/E48/E112机箱式压电控制器是专门为驱动压电变形镜而开发设计的，可根据客户的变形镜进行定制控制通道数、电压、控制方式等。

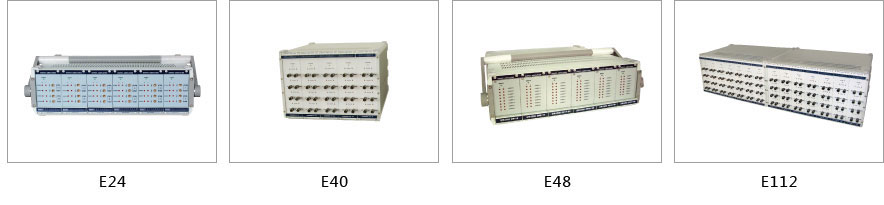

产品型号
|
|
百通道压电变形镜控制系统
|
| 技术参数 | ||||
|
型号 |
E24 |
E40 |
E48 |
E112 |
|
功能 |
机箱式压电控制器 |
|||
|
工作方式 |
模拟输入 |
|||
|
通道数 |
24 |
40 |
48 |
112 |
|
模拟输入 方式(V) |
-10~+10 |
±5(差分) |
-5~+10 |
±5(差分) |
|
旋钮调节 (圈) |
- |
10 |
- |
10 |
|
输入阻抗(KΩ) |
100 |
|||
|
空载满幅值 带宽(Hz) |
1k |
|||
|
标称输出 电压(V) |
-300~+300 |
0~+300 |
-200~+400 |
0~+400 |
|
输出电压 纹波(mVpp) |
≤30 |
≤5 |
≤30 |
≤10 |
|
峰值电流 (mA/通道) |
30 |
30 |
30 |
30 |
|
平均电流 (mA/通道) |
10 |
5 |
5 |
5 |
|
接口形式 |
BNC/LEMO |
DB座 |
51芯航插 |
DB座 |
|
长×宽 (mm) |
433×308 |
365×308 |
433×308 |
510×380 |
|
高(mm) |
标准 3U |
标准 6U |
标准 3U |
标准 6U |
|
工作温度 (°C) |
-10~50 |
|||
|
工作电压 |
220VAC 50Hz±10% |
|||
|
保护功能 |
过流、短路 |
|||
|
|
|
|
|
|
陶瓷转接头 |
氧化铝转接头 |
金属转接头 |
促动器柔性转接头 |
|
|
|
|
|
|
钨钢垫片 |
热稳定散热片 |
促动器与平台转接座 |
促动器测试支架 |
|
|
|
|
|
|
粘镜片胶水 |
P34 镜片转接架 |
P32/ P33 镜片转接架 |
P32/P33 镜片转接座 |
|
|
|
|
|
|
P22 测试支架 |
P32/P33 测试支架 |
P34 测试支架 |
P31/P54 测试支架 |
|
|
|
|
|
|
BNC转LEMO |
BNC转鱼夹 |
单芯LEMO座转鱼夹 |
单芯LEMO线 |
|
|
|
|
|
|
BNC连接头转鱼夹 |
LEMO 连接器 |
测试支架 |
磁力表座 |
