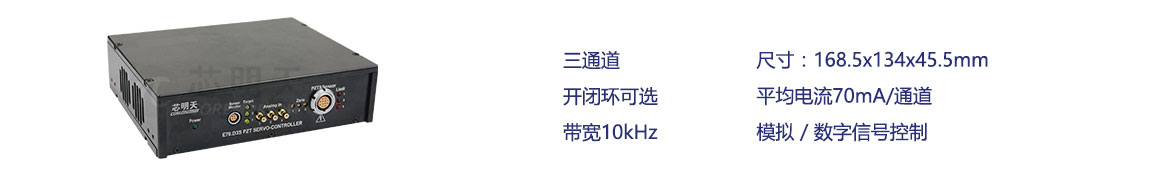

E70.D3S/C3K-H多通道压电控制器是一款小体积、大功率、低功耗、高带宽、低纹波噪声的 3 通道（改进型）压电陶瓷控制器。该控制器采用专用运放电路保证了高压大电流的输出能力，通过优化传感伺服模块从而提高了 PI 调节与控制的精准度与稳定性，可靠的抗干扰设计保证了控制器的高频响应速度。
控制器采用 DC24V 供电、集成数字与模拟控制功能、开 / 闭环可选、RS-232/RS-422/USB 通讯可选、集成式 PZT&sensor 迷你接口便于连接，外部可设定控制功能，操作简单便捷。
产品特点
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
频率负载曲线
|
驱动原理
|
型号解读
|

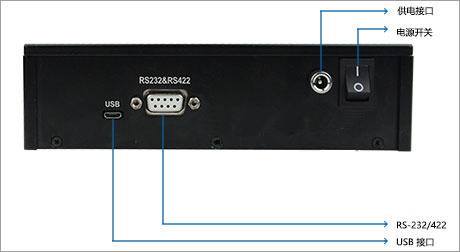

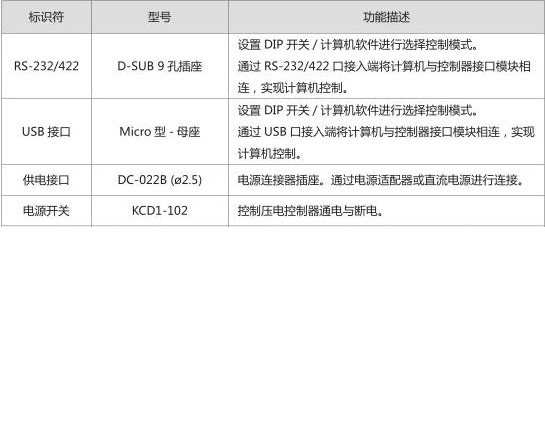

面板介绍
|
|
|
|
|
|
| 技术参数 | ||
|
型号 |
E70.C3K-H |
E70.D3S-H |
|
功能 |
数字与模拟集成式控制器 |
|
|
驱动 |
||
|
通道数 |
3 |
|
|
标称模拟输入范围（V） |
-1.6~10(恒压版±10) |
|
|
标称输出 电压范围（V） |
-20~120 (可选-20~100/150V,可选第三通道恒压 输出) |
|
|
输入功率（W） |
56 |
|
|
峰值电流（A） |
1.1/通道 |
|
|
平均电流（mA） |
70/通道 |
|
|
放大器带宽（Hz） |
10k/通道 |
|
|
放大器1/10带宽（Hz） |
10k/通道 |
|
|
放大器（-3DB）带宽（Hz） |
37k/通道 |
|
|
放大器（-3DB） 1/10带宽（Hz） |
54k/通道 |
|
|
输出电压纹波（mV） |
10/通道（2.2μF） |
|
|
PZT连接器 |
ECG.2B.312.CLV |
|
|
控制输入连接器 |
SMB |
|
|
传 感 |
||
|
传感器类型 |
- |
SGS |
|
传感输出电压（V） |
- |
0~10（恒压版±10） |
|
伺服特性 |
- |
P.I+低通+陷波 |
|
Sensor输出连接器 |
- |
EPG.0B.304.HLN |
|
传感输出纹波（mV） |
- |
10 |
|
主 控 |
||
|
通信接口 |
RS-232/422（D-SUB 9 孔插座）、USB （TYPE-C 型 - 母座） |
|
|
波特率 |
9600、38400、57600、115200 |
|
|
软件二次开发可设置波特率 |
9600、19200、38400、57600、76800、115200 、128000、230400、256000 |
|
|
处理器 |
ARM 32位 |
|
|
D/A转换器 |
16位±10V |
|
|
A/D转换器 |
16位±10V |
|
|
上位机软件控制功能 |
输出电压和位移、波形控制、设定参数 |
|
|
上位机软件波形控制 |
可编程波形输出、标准波形输出 |
|
|
二次开发 |
VC++、Matlab、LabView使用例程和DLL动态链接库函数等，方便二次开发 |
|
|
其 它 |
||
|
工作温度范围（℃） |
0~50 |
|
|
过流保护 |
有 |
|
|
静态功耗（W） |
11 |
|
|
散热方式 |
风扇冷却散热 |
|
|

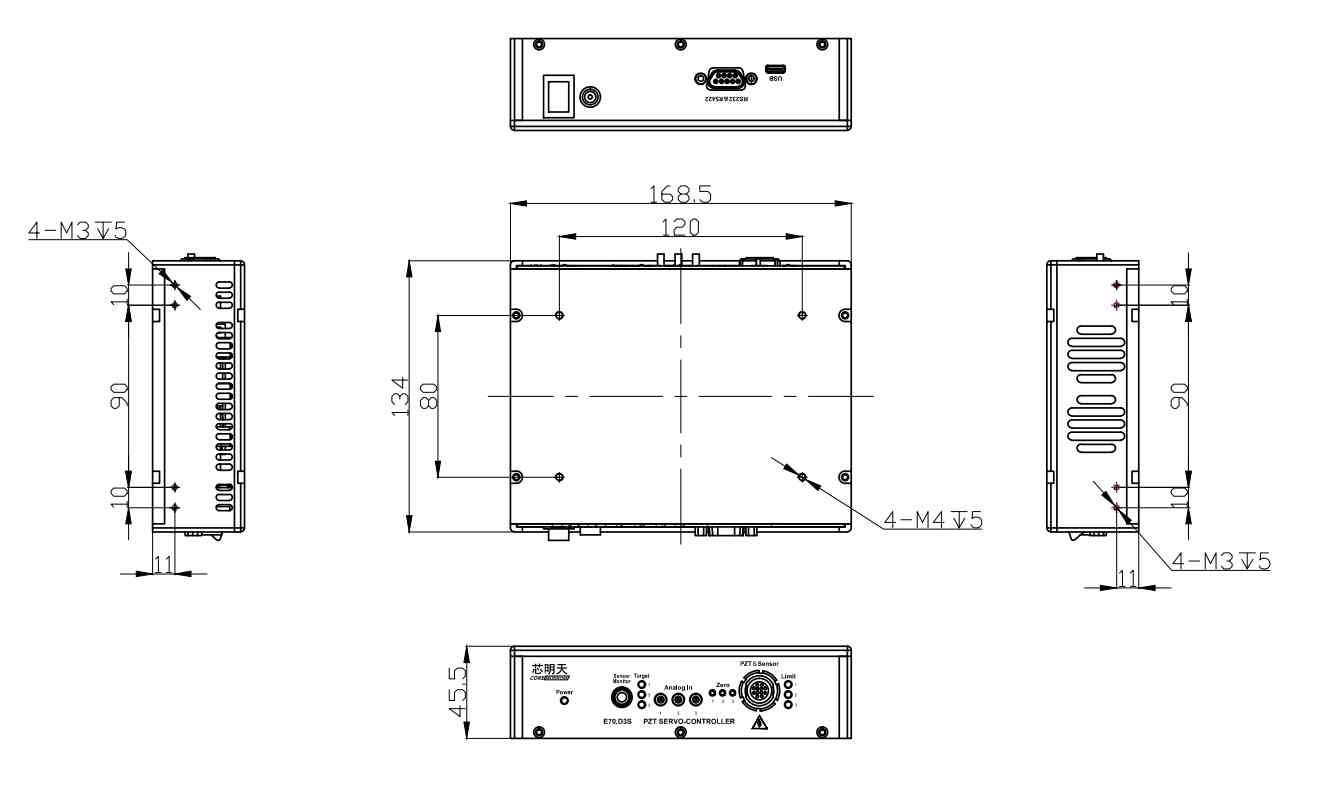

尺 寸（mm） |
168.5×134×45.5 |
|
|
重 量（g） |
1130 |
|
|
供电电压 |
24V DC3A |
|
|
供电接口 |
DC-022B (ø2.5) |
|
|
控制方式 |
模拟/数字信号控制 |
|
|
|
|||||||||||||||||
| 定制军品级、抗震动电源——E70.D3S-I2 | |
|
E70.D3S-I2 为定制军品级压电控制器，外形尺寸 180×149×47mm，满足《GJB150.11A-2009 军用装备实验室环境试验方法》 中盐雾试验、 霉菌试验、 湿热试验、高温试验、高低温实验以及 CS101 与 CS106 传导敏感度。 |
| 定制版本 ——E70.D3S-K1 | |
|
|
|
|
P34.T1S与E70.D3S环境试验报告
|
封皮
|
试验结论
|
编制依据
|
|
振动试验功率谱密度
|
振动试验条件
|
