HVA系列压电陶瓷驱动器是集成式单通道开环压电陶瓷驱动器，可驱动压电陶瓷片、叠堆型压电陶瓷、开环封装压电陶瓷以及开环纳米定位工作台等压电致动产品。能够为压电陶瓷提供高稳定性、高分辨率的电压，并且有着优良的频率响应。具有多种控制方式，能够满足低压开环应用的需求。

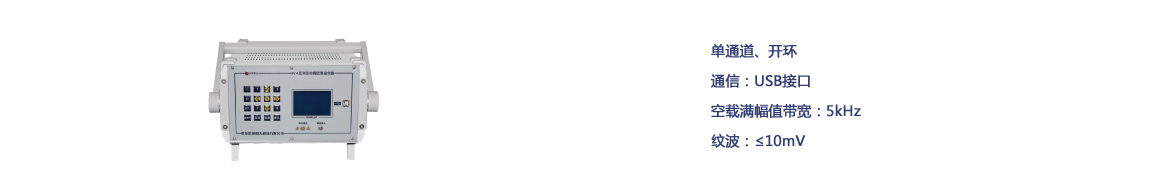

产品特点
|
|
|
|
|
|
|
|
|
|
|

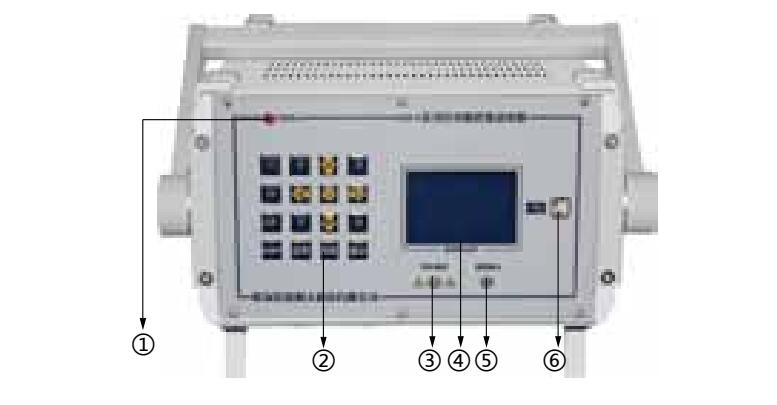

外观形状
|

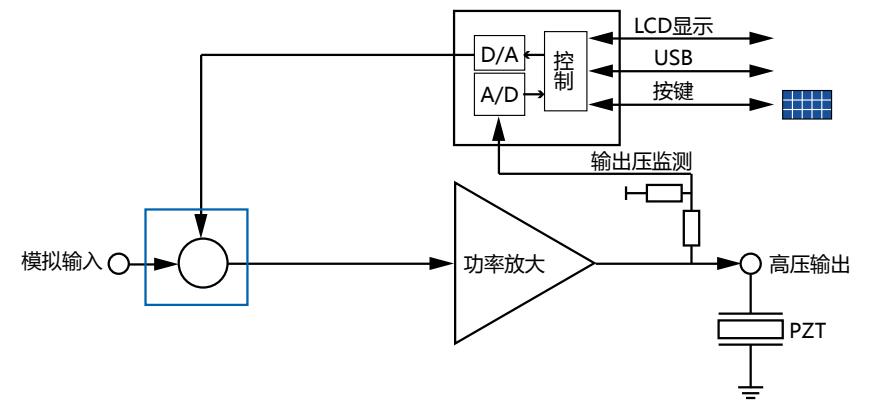

驱动原理
|

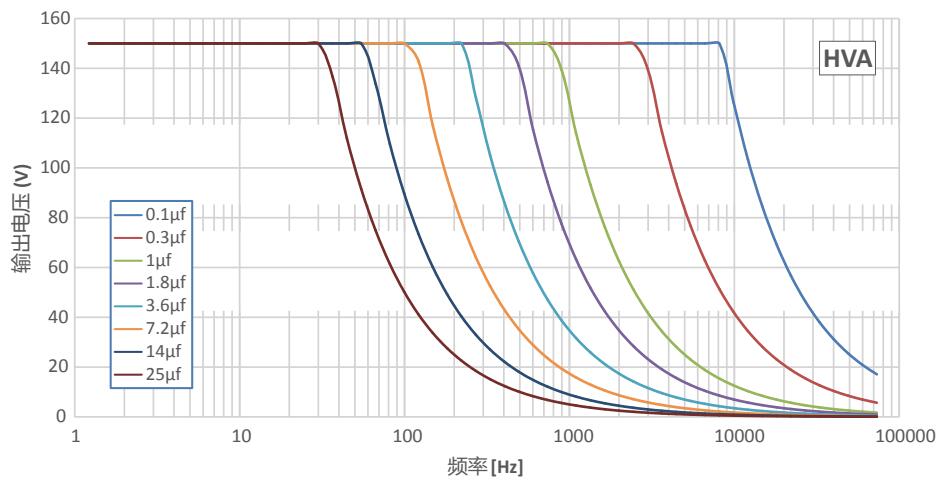

输出电压与频率
|
| 技术参数 | |||
|
编号 |
标识符 |
型号 |
功能 |
|
① |
OVER |
LED 红色 |
驱动模块工作异常状态提示： 红灯亮起：驱动模块处于过流状态； 红灯关闭：驱动模块工作正常 |
|
② |
|
薄膜按键 |
通过薄膜按键输入可控制控制器的工作模式及数据量的输入。 |
|
③ |
电压输出
|
LEMO ERA.00.250. CTL |
输出电压驱动压电陶瓷促动器。 |
|
④ |
DISPLAY |
LCD 显示屏 |
该窗口为蓝屏白字液晶汉字显示，可以通过观察该窗口了解显示与接口模块的工作状态，提供了良好的人机界面，使操作更加简单容易。 |
|
⑤ |
模拟输入 |
LEMO ERA.00.250. CTL |
控制信号输入端，与外部信号（信号发生器、模拟信号电源、DA卡等）相连。 |
|
⑥ |
|
USB-B 型连接插座 |
通过该 USB 口接入端将计算机与控制器接口模块相连，实现计算机控制。 |
| 技术参数 | |
|
型号 |
HVA-120.B1 |
|
功能 |
压电陶瓷驱动电源 |
|
通道数量 |
1 |
|
控制类型 |
开环 |
|
控制方式 |
模拟输入、键盘输入、USB通讯、自发波形 |
|
通信接口 |
USB2.0 |
|
模拟输入范围（V） |
单极性0～+10, 双极性-10～+10 |
|
模拟输入阻抗（kΩ） |
100 |
|
标称电压输出（V） |
标称0～120（可选0～150 、200、300、±150） |
|
极性 |
单极性/双极性 |
|
输出纹波（mV） |
10 |
|
输出电压分辨率 |
16Bit 5mV（120V、150V、±150V）、10 mV（200V、300V） |
|
电压稳定性（%F.S./8hours） |
<0.1 |
|
平均输出功率(W) |
20 |
|
平均输出电流（mA） |
160 |
|
输出功率(W) |
60 |
|
输出电流（mA） |
500 |
|
输出保护 |
短路保护、功率限制保护 |
|
空载值带宽(Hz) |
5k |
|
动态功率计算 |
电压(V)×频率(Hz)×负载(F)≤平均输出电流(A)（平均输出功率/标称电压输出） |
|
外部特征 |
薄膜按键， LCD显示 |
|
软件配置 |
配有标准的计算机控制软件 |
|
自发波形功能介绍 |
可自发输出正弦波，方波，三角波，锯齿波，频率在1kHz以内不衰减、不失真 |
|
液晶键盘通讯接口 |
标配 |
|
输入/输出连接器 |
LEMO ERA.00.250.CTL |
|
工作温度范围（℃） |
0至50 |
|
环境湿度 |
<85% |
|
工作电压 |
220VAC 50Hz±10％ |
|
机箱尺寸：长×宽×高（mm3） |
320 × 275 × 135 |
