E52系列压电控制器是为压电点胶阀而研发设计的一款大功率控制器，单路输出，平均功率达50W，可驱动各类压电点胶阀产品及其他压电产品。E52 微点胶阀控制器是专为驱动压电点胶阀等大功率需求而研发设计的一款控制器，它的外观体积小巧，结构紧凑，平均功率达50W，可驱动各类压电点胶阀产品或其他压电产品。
E52系列压电控制器可进行单个点胶阀的点胶控制，可随时更改点胶参数，控制方式为模拟控制，易于操作，只需更改输入信号的幅值及频率，即可对点胶量进行控制。例如，通过调节输入电压控制点胶阀的单次点胶量；通过调节电压信号的频率，控制点胶的速度。
产品特点
|
|
|
|
|
|
E52.B1S-H外观形状
|

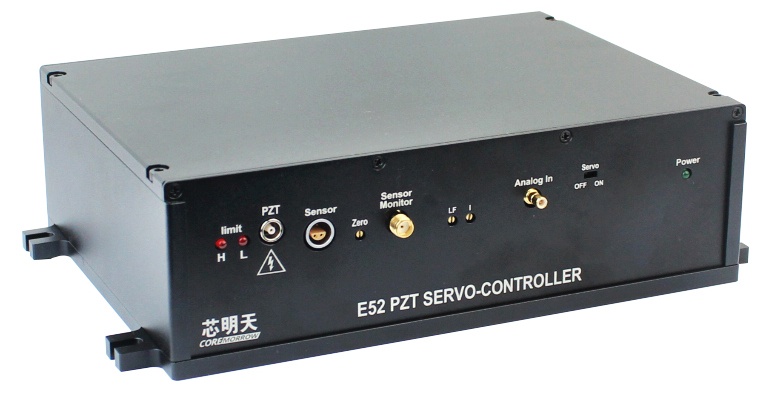

E52.B1S-I外观性状
|
驱动原理图
|
|
E52.B1S-H前面板
|

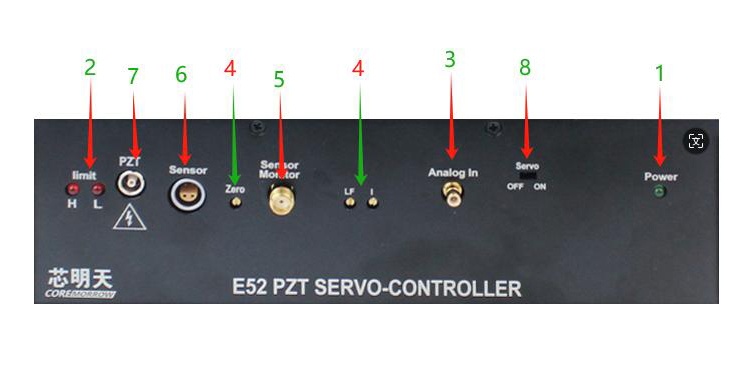

E52.B1S-I前面板
|

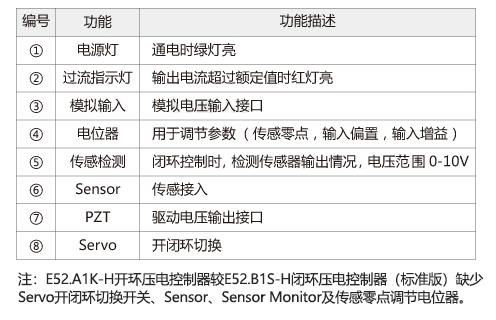

前面板功能描述
|
|
输出电压与频率
|
| 技术参数 | ||||
|
型号 |
E52.B1S-H |
E52.B1S-I |
E52.A1K-H |
|
|
功能 |
闭环压电控制器（标准版） |
闭环压电控制器（精简版） |
开环压电控制器 |
|
|
驱动 |
||||
|
通道数 |
1 |
1 |
1 |
|
|
标称模拟输入范围(V) |
-1.67~10 |
-1.67~10 |
-1.67~10 |
|
|
标称输出电压范围(V) |
-20~120（可选-20~150） |
-20~120 |
-20~120（可选-20~150） |
|
|
峰值电流(A) |
1.1或14.3 |
0.35 |
8.3 |
14.3 |
|
平均电流(A) |
0.23 |
0.06 |
0.4（需外加散热） |
0.23 |
|
放大器带宽(kHz) |
10 |
10 |
10 |
|
|
纹波(mVpp) |
3(加载0.1μF) |
5（加载2.2μF） |
3(加载0.1μF) |
|
|
PZT连接器 |
EPL.00S.250.HLN |
EPL.00S.250.HLN |
EPL.00S.250.HLN |
|
|
控制输入连接器 |
SMB |
SMB |
SMB |
|
|
传感 |
||||
|
传感器类型 |
SGS |
SGS |
- |
|
|
伺服特性 |
模拟P-I+陷波滤波 |
模拟P-I +低通+陷波滤波 |
- |
|
|
Sensor连接器 |
EPL.0S.304.HLN |
EPL.0S.304.HLN |
- |
|
|
传感输出连接器 |
SMA |
SMA |
- |
|
|
其他 |
||||
|
工作温度范围(°C) |
0~50 |
0~50 |
0~50 |
|
|
输出过流保护 |
输出平均电流超过 0.23A则过流指示灯亮 |
输出平均电流超过 0.06A则过流指示灯亮 |
输出平均电流超过 0.4A则过流指示灯亮 |
输出平均电流超过 0.23A则过流指示灯亮 |
|
静态功耗(W) |
<8 |
4.2 |
<8 |
|
|
尺寸(mm) |
长193×高60×深137.5 |
长193×高60×深137.5 |
长193×高60×深137.5 |
|
|
重量(kg) |
1.76 |
1.42 |
1.76 |
|
|
供电电压 |
220V AC(198V~242V) |
220V AC(198V~242V) |
220V AC(198V~242V) |
|
